Защитный рычаг блокировки [EU] — HITACHI SCX500
Заводская схема «Защитный рычаг блокировки [EU]» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.

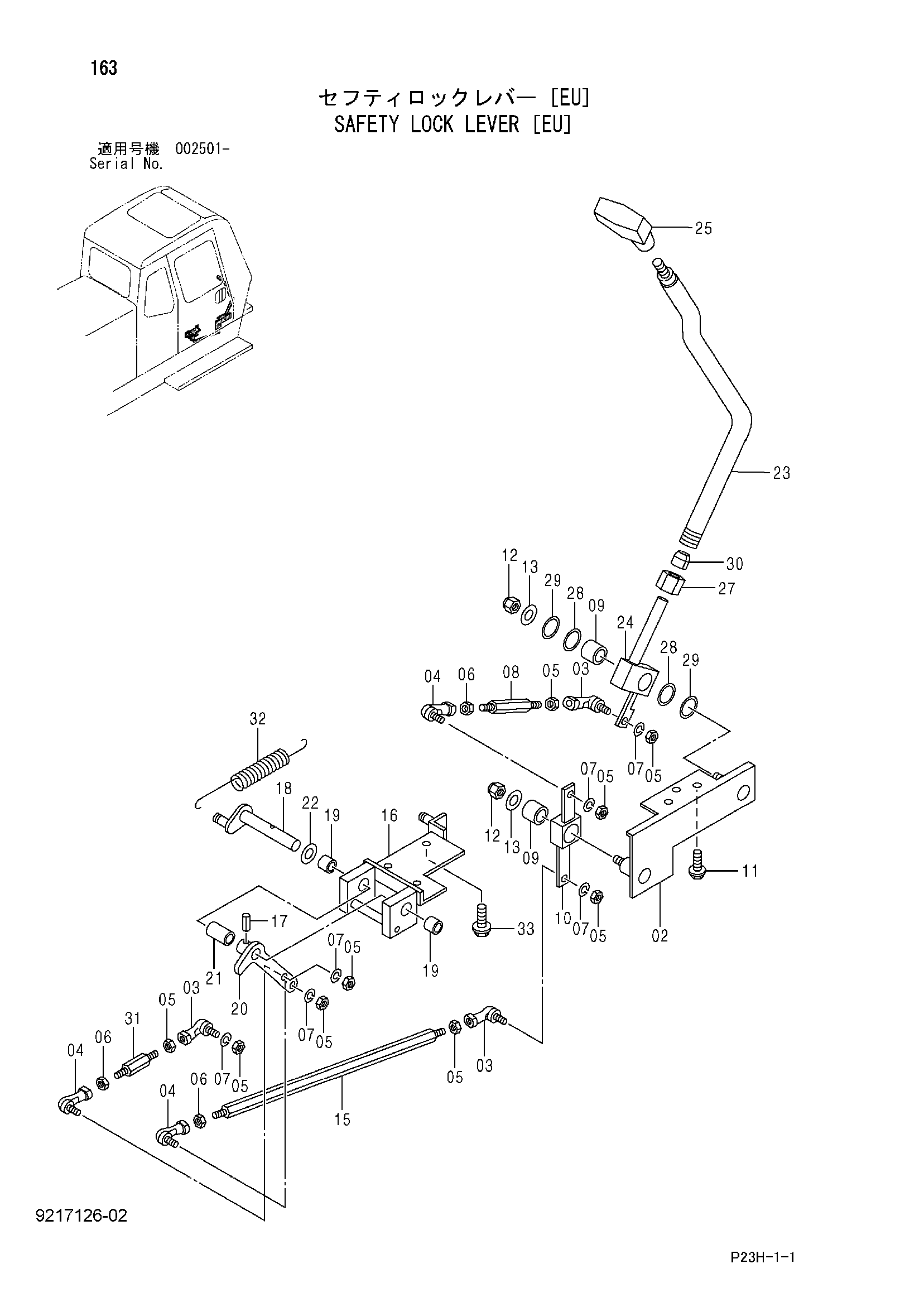

![Схема Защитный рычаг блокировки [EU] HITACHI SCX500](/catalog-drawings/bb/bbb4c137-4654-41c6-bf38-19056e5f0fc4.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8063772 | Кронштейн | 1 |
| 03 | 4056018 | Шарнир | 3 |
| 04 | 4140064 | Шарнир | 3 |
| 05 | M500807 | Гайка | 9 |
| 06 | M580008 | Гайка (левый) | 3 |
| 07 | A590908 | Пружинная шайба | 6 |
| 08 | 4357042 | Шток | 1 |
| 09 | 4357045 | Втулка | 2 |
| 10 | 9745265 | Рычаг | 1 |
| 11 | J271020 | Болт с шайбой | 3 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | M660010 | U-образная гайка | 2 |
| 13 | J217083 | Шайба | 2 |
| 15 | 4357043 | Шток | 1 |
| 16 | 8063773 | Кронштейн | 1 |
| 17 | 4027427 | Пружинный штифт | 1 |
| 18 | 9745267 | Рычаг | 1 |
| 19 | 4259767 | Втулка | 2 |
| 20 | 9745266 | Тяга | 1 |
| 21 | 4332030 | Проставка | 1 |
| 22 | A590116 | Плоская шайба | 1 |
| 23 | 8064538 | Рычаг | 1 |
| 24 | 9745732 | Рычаг | 1 |
| 25 | 4361138 | Рукоятка | 1 |
| 27 | 4157732 | Рукоятка блокировка | 1 |
| 28 | 4019016 | Регулировочная шайба 0.5mm | 2 |
| 29 | 4019017 | Регулировочная шайба 0.3mm | 2 |
| 30 | 4341550 | Ограничитель | 1 |
| 31 | 4339725 | Шток | 1 |
| 32 | 4189184 | Пружина растяжения | 1 |
| 33 | J271025 | Болт с шайбой | 3 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
