Передний правый стойка [EU] — HITACHI SCX500
Заводская схема «Передний правый стойка [EU]» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.

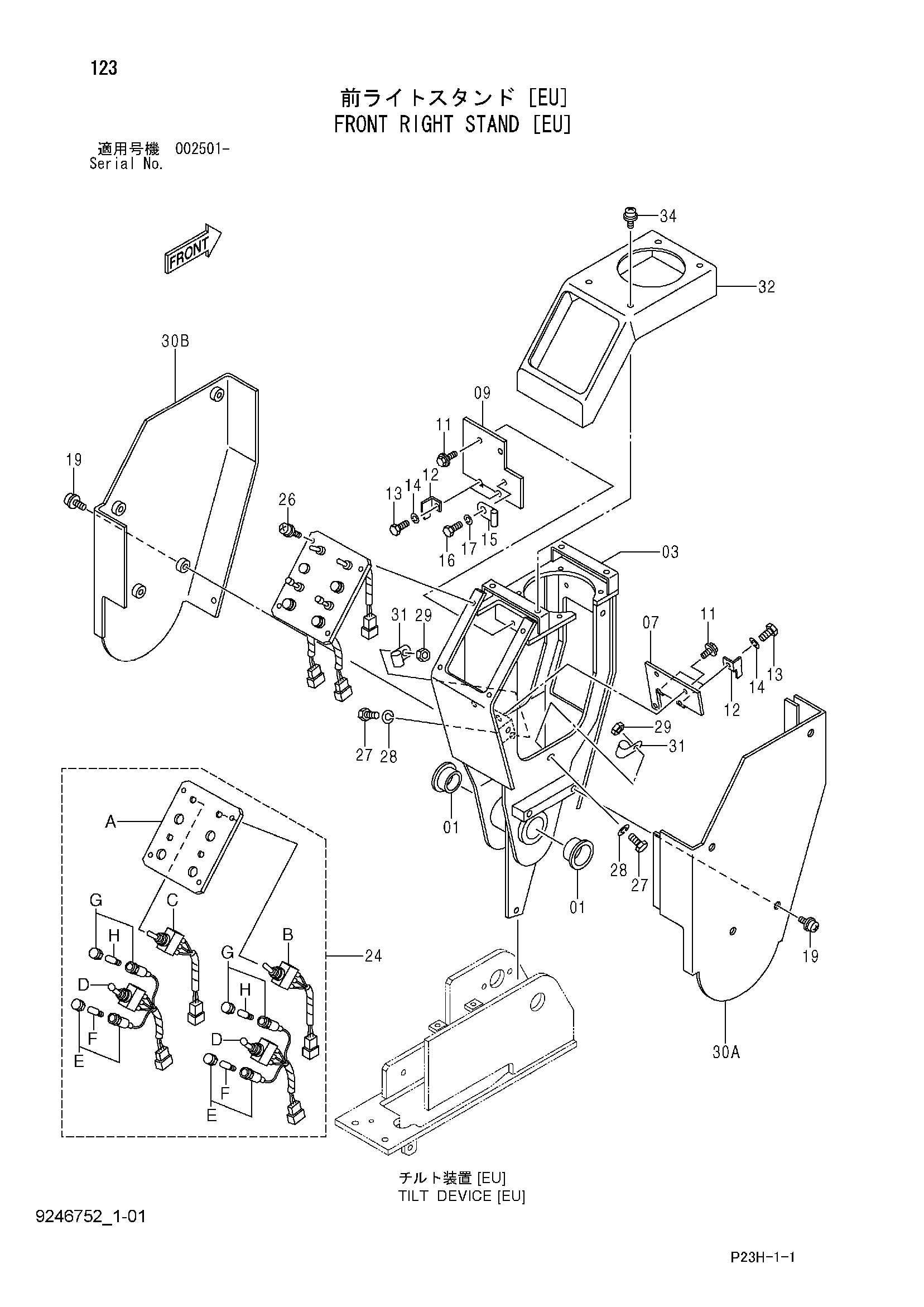

![Схема Передний правый стойка [EU] HITACHI SCX500](/catalog-drawings/11/1154fc74-8768-4e95-b131-851f3b671670.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4310199 | Втулка | 2 |
| 03 | 6022500 | Стойка | 1 |
| 07 | 4487471 | Пластина | 1 |
| 09 | 4357850 | Пластина | 1 |
| 11 | J260614 | Болт с шайбой | 4 |
| 11A | J900614 | Болт | 1 |
| 11B | A590106 | Шайба | 1 |
| 12 | 4252767 | Кронштейн | 4 |
| 13 | J900610 | Болт | 4 |
| 14 | A590906 | Пружинная шайба | 4 |
| 15 | 4190276 | Зажим | 1 |
| 16 | J901016 | Болт | 1 |
| 17 | A590910 | Пружинная шайба | 1 |
| 19 | J680625 | Винт с шайбой | 8 |
| 24 | 7030698 | Панель управление | 1 |
| 24A | 2038373 | Панель | 1 |
| 24B | 4331444 | Выключатель | 1 |
| 24C | 4331445 | Выключатель | 1 |
| 24D | 4310217 | Выключатель | 2 |
| 24E | 4324000 | Держатель | 2 |
| 24F | 4324002 | Фонарь | 2 |
| 24G | 4324001 | Держатель | 2 |
| 24H | 4331446 | Фонарь | 2 |
| 26 | J680512 | Винт с шайбой | 4 |
| 27 | J901016 | Болт | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
| 29 | J950010 | Гайка | 2 |
| 30A-B | 7045752 | Крышка | 1 |
| 30A | 7045747 | Крышка (правый) | 1 |
| 30B | 7045748 | Крышка (левый) | 1 |
| 31 | 4190275 | Зажим | 2 |
| 32 | 2051175 | Крышка | 1 |
| 34 | J680616 | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
