Гидробак — HITACHI SCX500

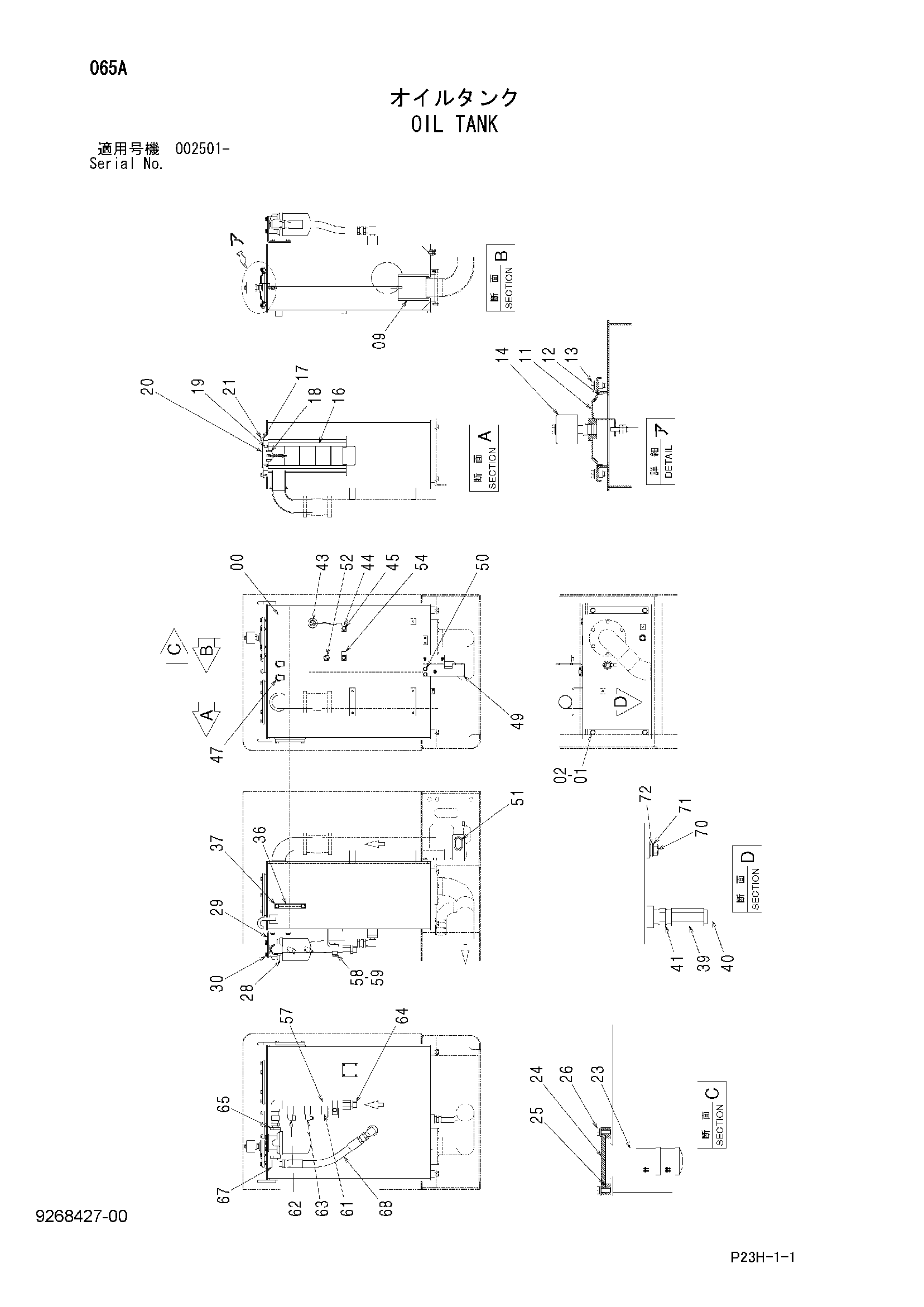

Заводская схема «Гидробак» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024752 | Гидробак | 1 |
| 01 | J901630 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 09 | 4659545 | Всасывающий фильтр | 1 |
| 11 | 8056948 | Крышка | 1 |
| 12 | A810160 | Уплотнительное кольцо | 1 |
| 13 | J271025 | Болт с шайбой | 6 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | 4141320 | Сапун | 1 |
| 14A | 4167549 | Элемент | 1 |
| 16 | 4292789 | Фильтрующий элемент | 1 |
| 17 | A810190 | Уплотнительное кольцо | 1 |
| 18 | 4180414 | Клапан | 1 |
| 19 | 4226549 | Пружина | 1 |
| 20 | 4204057 | Крышка | 1 |
| 21 | J271020 | Болт с шайбой | 6 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 4119304 | Сетчатый фильтр | 1 |
| 24 | 4312818 | Крышка | 1 |
| 25 | A810115 | Уплотнительное кольцо | 1 |
| 26 | J271025 | Болт с шайбой | 4 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4318737 | Фильтр дренажный | 1 |
| 28A | 4205684 | Картридж | 1 |
| 29 | 4659766 | Кронштейн | 1 |
| 30 | J271225 | Болт с шайбой | 7 |
| 30A | J901225 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 36 | 8053499 | Указатель уровня | 1 |
| 36A | 4100967 | Болт | 2 |
| 37 | 449558 | Уплотнительная шайба | 4 |
| 39 | 94-4030 | Кран | 1 |
| 40 | 94-2026 | Пробка | 1 |
| 41 | 94-1705 | Адаптер | 1 |
| 43 | 4259787 | Выключатель уровень | 1 |
| 44 | 4257159 | Кронштейн | 1 |
| 45 | J271020 | Болт с шайбой | 2 |
| 45A | J901020 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 47 | 4065118 | Угловой штуцер | 2 |
| 47A | 4506424 | Уплотнительное кольцо | 1 |
| 49 | 8106559 | Кронштейн | 1 |
| 50 | J271020 | Болт с шайбой | 2 |
| 50A | J901020 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | 4357608 | Резиновая втулка | 1 |
| 52 | 4425539 | Выключатель термостатический | 1 |
| 54 | 4190261 | Зажим | 1 |
| 57 | 8106550 | Трубка дренажный | 1 |
| 58 | 4053598 | Хомут трубки | 1 |
| 59 | J271265 | Болт с шайбой | 1 |
| 59A | J901265 | Болт | 1 |
| 59B | J222012 | Шайба | 1 |
| 61 | A885006 | Пробка | 1 |
| 61A | 4506424 | Уплотнительное кольцо | 1 |
| 62 | 4065118 | Угловой штуцер | 1 |
| 62A | 4506424 | Уплотнительное кольцо | 1 |
| 63 | 4353073 | Угловой штуцер | 1 |
| 63A | 4506424 | Уплотнительное кольцо | 1 |
| 64 | 4042034 | Адаптер | 1 |
| 64A | 4506429 | Уплотнительное кольцо | 1 |
| 65 | 4317614 | Адаптер | 1 |
| 65A | 970860 | Уплотнительное кольцо | 1 |
| 67 | 4169593 | Угловой штуцер | 2 |
| 67A | 970860 | Уплотнительное кольцо | 1 |
| 68 | 4659860 | Шланг | 1 |
| 70 | J241630 | Болт | 1 |
| 71 | 4066660 | Уплотнительная шайба | 2 |
| 72 | J222016 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
