Таглине трубопроводы (1)[STD] — HITACHI SCX500

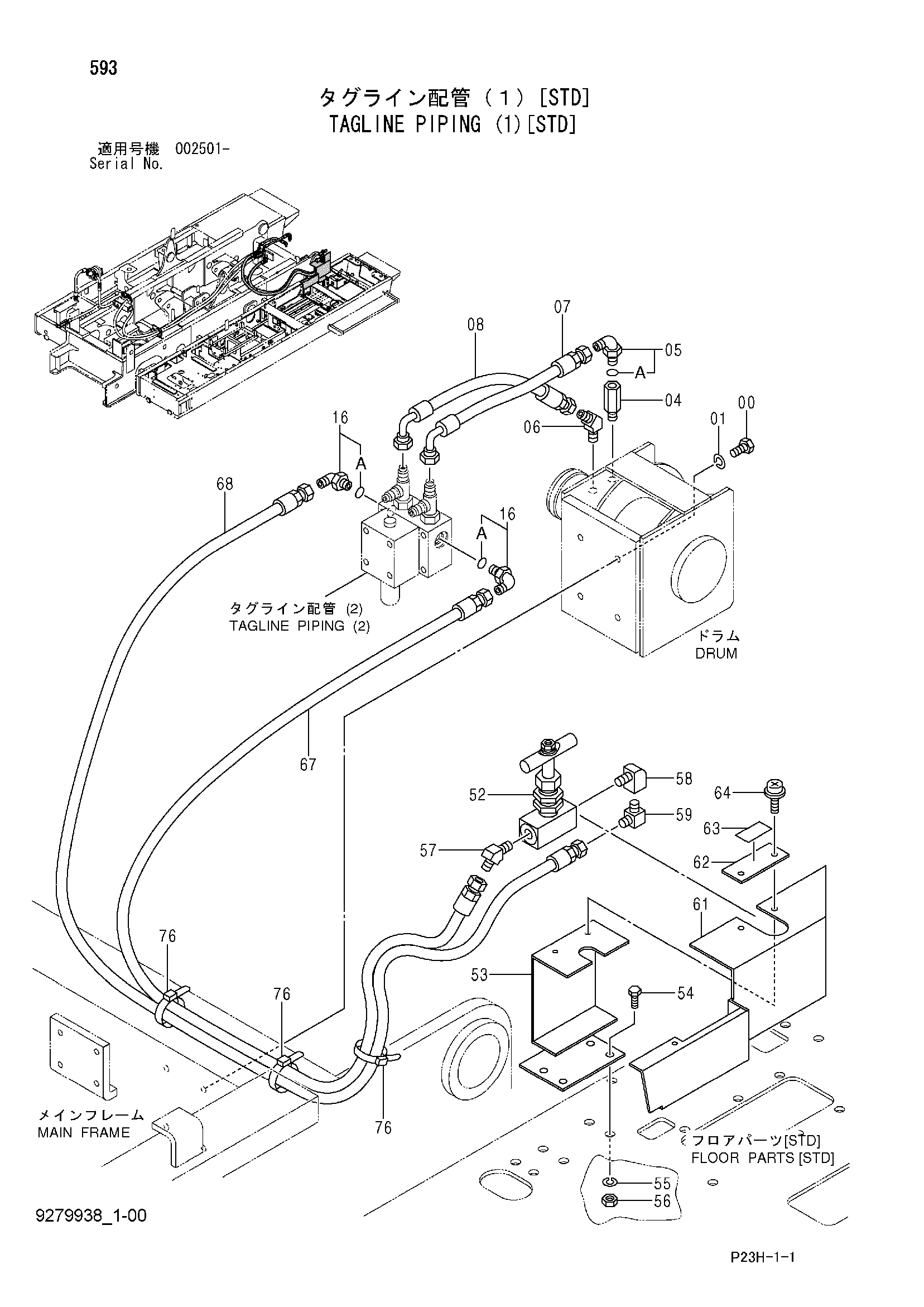

Заводская схема «Таглине трубопроводы (1)[STD]» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Таглине трубопроводы (1)[STD] HITACHI SCX500](/catalog-drawings/5c/5c08848a-353b-4ca9-aae7-5423e57f4e84.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J901630 | Болт | 4 |
| 01 | A590916 | Пружинная шайба | 4 |
| 04 | 4334716 | Переходник | 1 |
| 05 | 4154672 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4182658 | Угловой штуцер | 1 |
| 07 | 4313420 | Шланг | 1 |
| 08 | 4313149 | Шланг | 1 |
| 16 | 4154672 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | 4023814 | Клапан | 1 |
| 53 | 8077657 | Кронштейн | 1 |
| 54 | J901030 | Болт | 4 |
| 55 | A590910 | Пружинная шайба | 4 |
| 56 | J950010 | Гайка | 4 |
| 57 | 4182658 | Угловой штуцер | 1 |
| 58 | 94-0632 | Угловой штуцер | 1 |
| 59 | 4154658 | Угловой штуцер | 1 |
| 61 | 7037195 | Крышка | 1 |
| 62 | 4426015 | Пластина | 1 |
| 63 | 4426061 | Информационная табличка | 1 |
| 64 | J450614 | Винт с шайбой | 2 |
| 67 | 4673014 | Шланг | 1 |
| 68 | 4672997 | Шланг | 1 |
| 76 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
