Крышка (1) — HITACHI SCX500

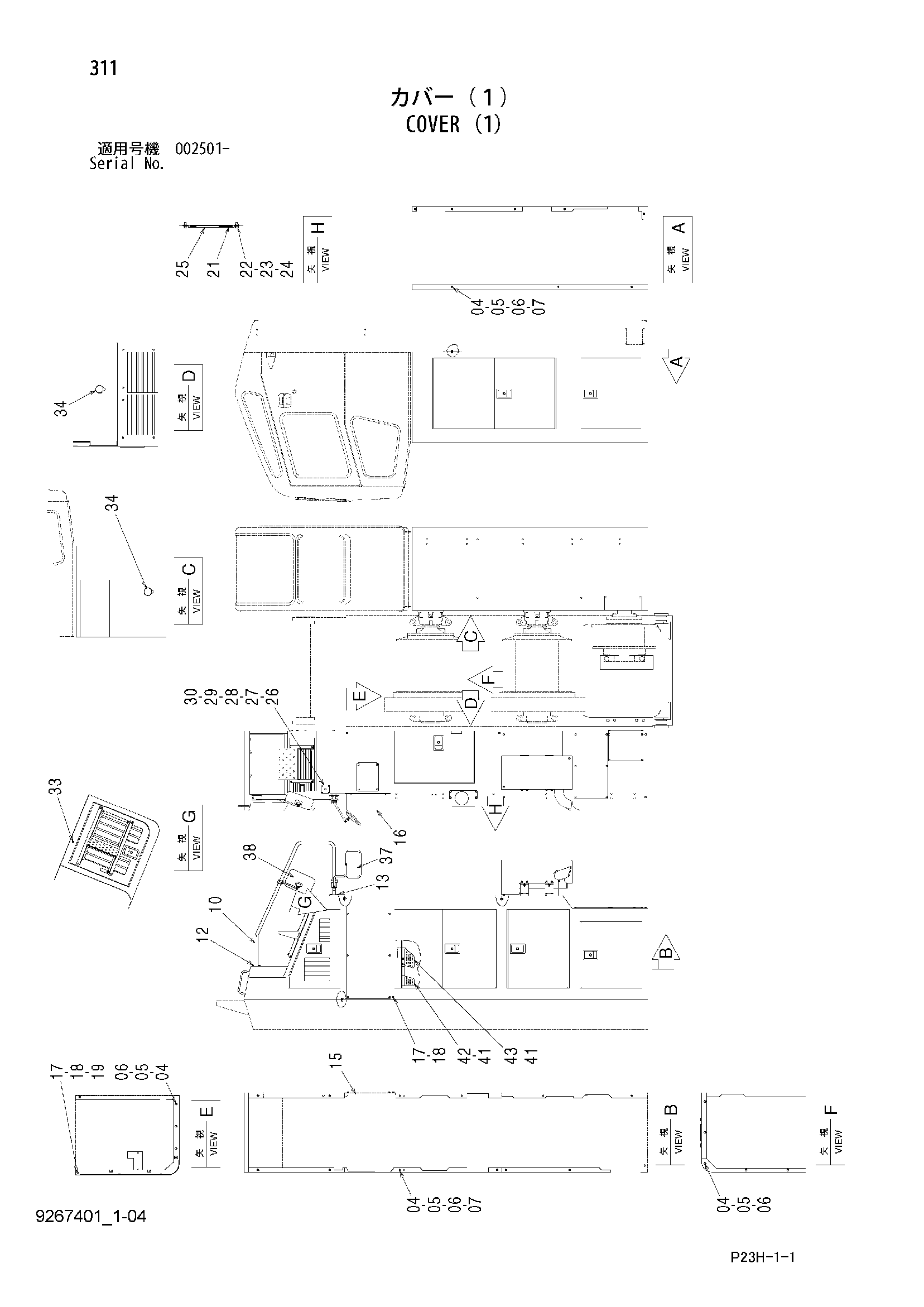

Заводская схема «Крышка (1)» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J901230 | Болт | 30 |
| 05 | A590912 | Пружинная шайба | 30 |
| 06 | A590112 | Плоская шайба | 30 |
| 07 | J950012 | Гайка | 21 |
| 10 | 8104268 | Поручень | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 9766685 | Кронштейн | 1 |
| 16 | 8104266 | Рооф | 1 |
| 17 | J901020 | Болт | 10 |
| 18 | A590910 | Пружинная шайба | 10 |
| 19 | A590110 | Плоская шайба | 1 |
| 21 | 4331349 | Резиновая прокладка | 1 |
| 22 | J901025 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | A590110 | Плоская шайба | 4 |
| 25 | 3109399 | Крышка | 1 |
| 26 | 4659758 | Крышка | 1 |
| 27 | J900620 | Болт | 4 |
| 28 | A590906 | Пружинная шайба | 4 |
| 29 | A590106 | Плоская шайба | 4 |
| 30 | M500605 | Гайка | 4 |
| 33 | 4161289 | Резиновая втулка | 1 |
| 34 | 3058180 | Резиновая втулка | 2 |
| 37 | 9158320 | Зеркало (1) | 1 |
| 38 | 9272321 | Зеркало (2) | 1 |
| 41 | J271020 | Болт с шайбой | 4 |
| 41A | J901020 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | 8112026 | Защитный кожух | 1 |
| 43 | 8112028 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
