Рукоятка (левый)[EU] — HITACHI SCX500

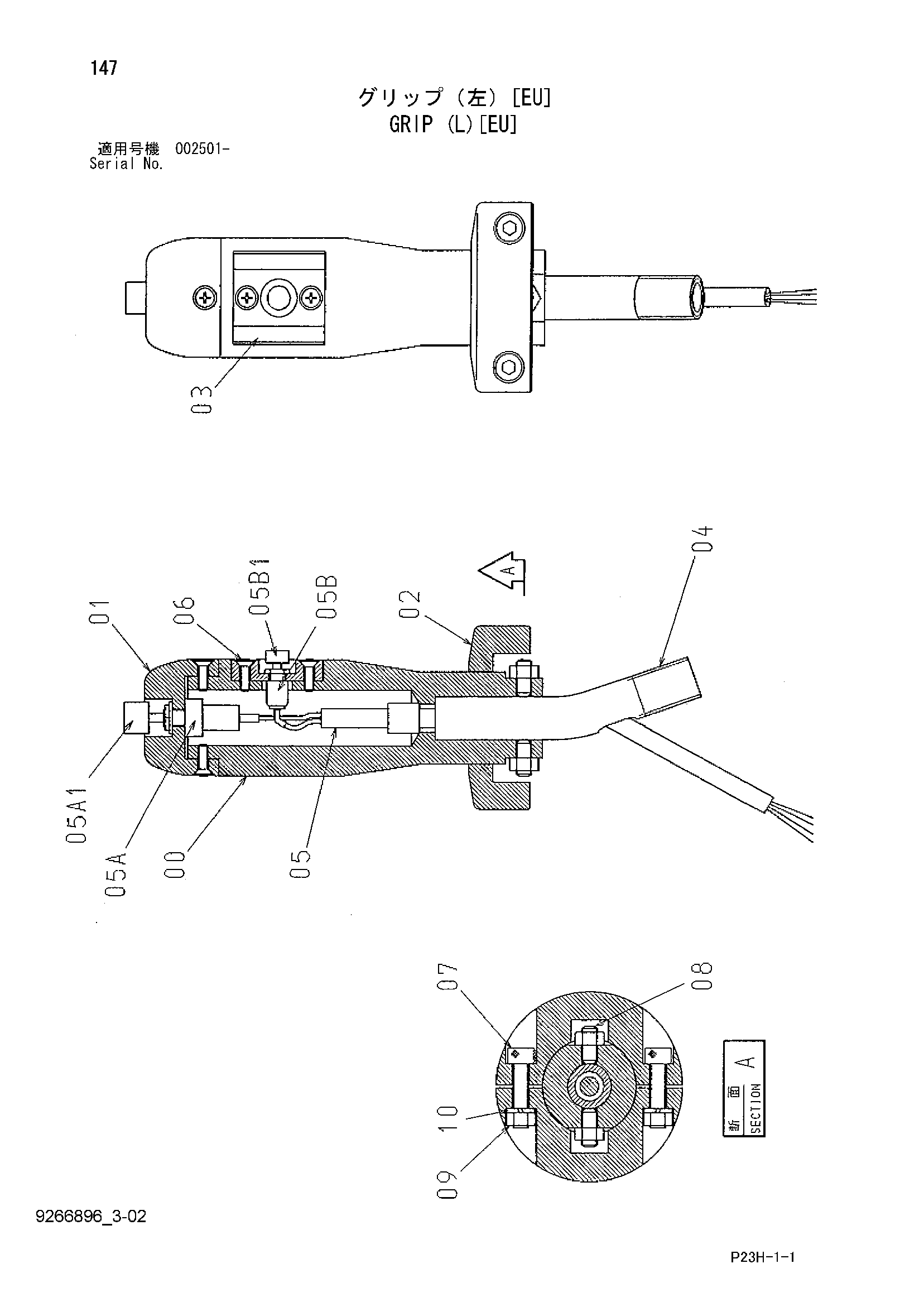

Заводская схема «Рукоятка (левый)[EU]» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рукоятка (левый)[EU] HITACHI SCX500](/catalog-drawings/7b/7b3075ad-96e7-43c8-bbff-2970239214e1.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 7044477 | Рукоятка (левый) | 1 | |
| 00 | 3073790 | Рукоятка | 1 |
| 01 | 4357491 | Рукоятка наружный | 1 |
| 02 | 3073789 | Опора | 2 |
| 03 | 4357490 | Сиденье | 1 |
| 04 | 4604537 | Трубка | 1 |
| 05 | 9760996 | Жгут проводов | 1 |
| 05A | 4338448 | Выключатель пусхбут. | 1 |
| 05A1 | 4459313 | Колпачок | 1 |
| 05B | 4323640 | Выключатель пусхбут. | 1 |
| 05B1 | 4459314 | Колпачок | 1 |
| 06 | J660310 | Винт | 4 |
| 07 | M340520 | Болт с внутренним шестигранником | 2 |
| 08 | 4357606 | Установочный винт | 2 |
| 09 | J230005 | Гайка | 4 |
| 10 | J251005 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
