Стрела подъёмный механизм устройство — HITACHI SCX500

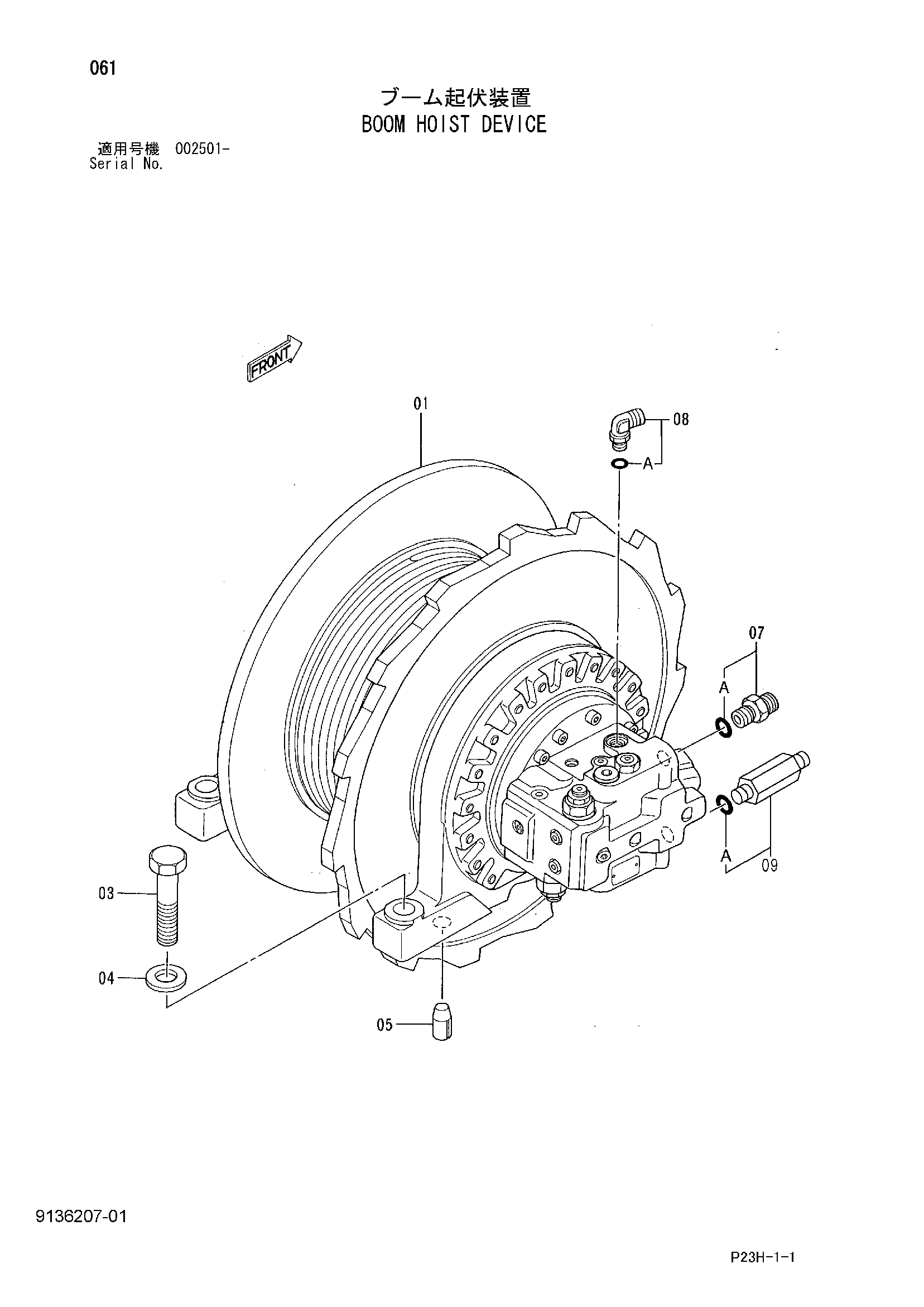

Заводская схема «Стрела подъёмный механизм устройство» для HITACHI SCX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9117820 | Стрела подъёмный механизм устройство | 1 |
| 03 | J833006 | Болт <500> | 4 |
| 03 | J833004 | Болт <550> | 4 |
| 04 | 4114408 | Шайба | 4 |
| 05 | 4122547 | Установочный штифт | 2 |
| 07 | 4042034 | Адаптер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4154672 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4367492 | Адаптер | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
