Гусеничная рама — HITACHI SCX400T-C3

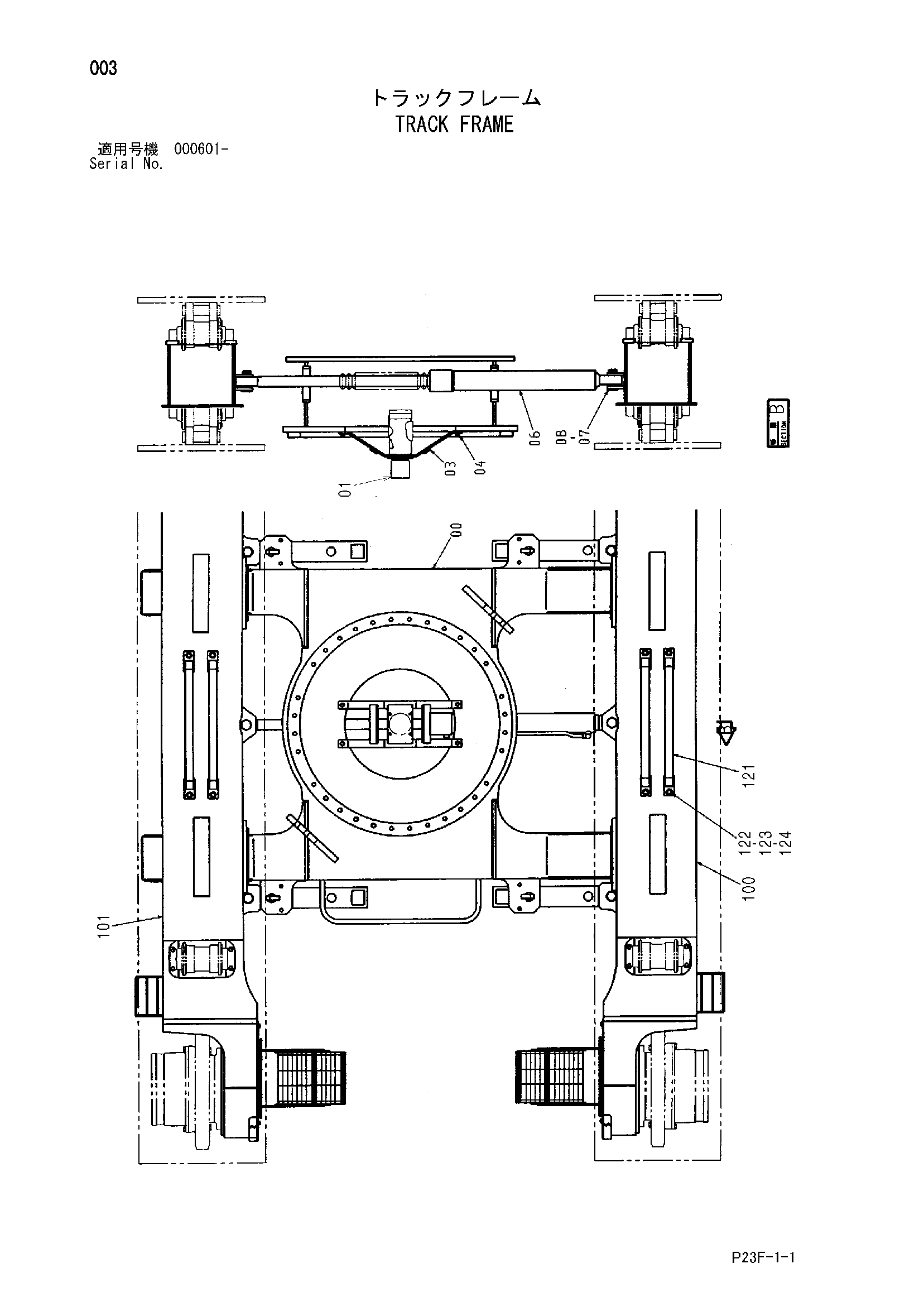

Заводская схема «Гусеничная рама» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020176 | Гусеничная рама | 1 |
| 01 | 9252965 | Центральный коллектор группа | 1 |
| 03 | 8084615 | Кронштейн | 1 |
| 04 | J271235 | Болт с шайбой | 4 |
| 04A | J901235 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 4455960 | Гидроцилиндр. масляный | 1 |
| 07 | 4155792 | Палец | 2 |
| 08 | A766071 | Шплинт | 2 |
| 11 | 9203458 | Гидролинии хода (гусеница) | 1 |
| 100 | 5009344 | Рама боковой(правый) | 1 |
| 101 | 5009343 | Рама боковой(левый) | 1 |
| 121 | 9750791 | Направляющая башмак | 4 |
| 122 | J922050 | Болт | 8 |
| 123 | A590920 | Пружинная шайба | 8 |
| 124 | A590120 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
