Глушитель, воздушный фильтр — HITACHI SCX400T-C3

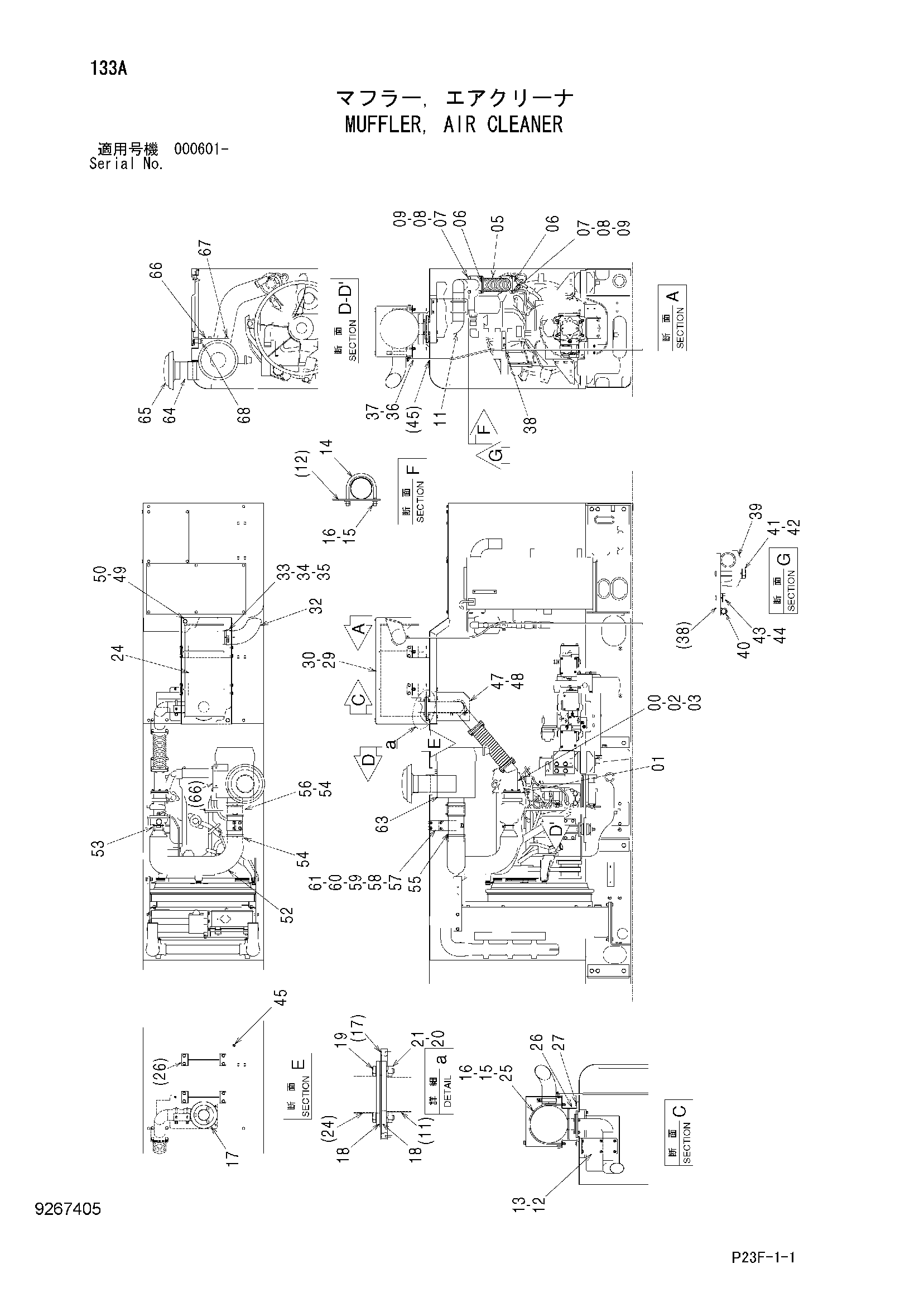

Заводская схема «Глушитель, воздушный фильтр» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8106105 | Выпускная труба | 1 |
| 01 | 4418329 | Прокладка | 1 |
| 02 | M520807 | Гайка | 4 |
| 03 | A590908 | Пружинная шайба | 4 |
| 05 | 8092565 | Трубка фрекс. | 1 |
| 06 | 4624747 | Прокладка выпускной | 2 |
| 07 | J901240 | Болт | 8 |
| 08 | M520012 | Гайка | 8 |
| 09 | A590912 | Пружинная шайба | 8 |
| 11 | 7051291 | Выпускная труба | 1 |
| 12 | 4658533 | Кронштейн | 1 |
| 13 | J281020 | Болт с шайбой | 2 |
| 13A | J901020 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 14 | 9753399 | U-образный болт | 2 |
| 15 | J950010 | Гайка | 16 |
| 16 | J222010 | Шайба | 8 |
| 17 | 9751017 | Крышка | 1 |
| 18 | 4204326 | Прокладка | 2 |
| 19 | J901240 | Болт | 3 |
| 20 | A590912 | Пружинная шайба | 3 |
| 21 | M520012 | Гайка | 3 |
| 24 | 4659351 | Глушитель | 1 |
| 25 | 4420083 | U-образный болт | 2 |
| 26 | 8106146 | Кронштейн | 2 |
| 27 | J281020 | Болт с шайбой | 8 |
| 27A | J901020 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 29 | 7051261 | Крышка | 1 |
| 30 | J271016 | Болт с шайбой | 8 |
| 30A | J901016 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 8106368 | Выпускная труба | 1 |
| 33 | 4485525 | Лента | 1 |
| 34 | J901045 | Болт | 1 |
| 35 | M520010 | Гайка | 2 |
| 36 | 4658991 | Трубка | 1 |
| 37 | 4508575 | Хомут шланга | 1 |
| 38 | 4658967 | Пластина | 1 |
| 39 | 4053598 | Хомут трубки | 1 |
| 40 | 4190272 | Зажим | 1 |
| 41 | J901260 | Болт | 1 |
| 42 | A590912 | Пружинная шайба | 1 |
| 43 | J901016 | Болт | 1 |
| 44 | A590910 | Пружинная шайба | 1 |
| 45 | 4161289 | Резиновая втулка | 1 |
| 47 | 3107768 | Защитный кожух | 1 |
| 48 | J271016 | Болт с шайбой | 4 |
| 48A | J901016 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | J901625 | Болт | 2 |
| 50 | A590116 | Плоская шайба | 2 |
| 52 | 3108566 | Воздушный шланг | 1 |
| 53 | 4507512 | Хомут шланга | 1 |
| 54 | 4512716 | Хомут шланга | 3 |
| 55 | 8106176 | Трубка воздушный | 1 |
| 56 | 4658576 | Воздушный шланг | 1 |
| 57 | 4650519 | Кронштейн | 1 |
| 58 | J901020 | Болт | 4 |
| 59 | A590910 | Пружинная шайба | 4 |
| 60 | J950010 | Гайка | 4 |
| 61 | J222010 | Шайба | 4 |
| 63 | 4626992 | Фильтр воздушный | 1 |
| 63A | 4286128 | Элемент (наружный) | 1 |
| 63B | 4453909 | Крышка | 1 |
| 63C | 4453910 | Клапан | 1 |
| 63D | 4224238 | Индикатор | 1 |
| 63E | 4453911 | Прокладка | 1 |
| 63F | D911521 | Адаптер | 1 |
| 63G | 4453912 | Информационная табличка | 1 |
| 64 | 4315785 | Трубка | 1 |
| 65 | 4188251 | Колпачок | 1 |
| 66 | 4658610 | Кронштейн | 1 |
| 67 | J271030 | Болт с шайбой | 4 |
| 67A | J901030 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 68 | J271020 | Болт с шайбой | 2 |
| 68A | J901020 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
