Гусеница — HITACHI SCX400T-C3

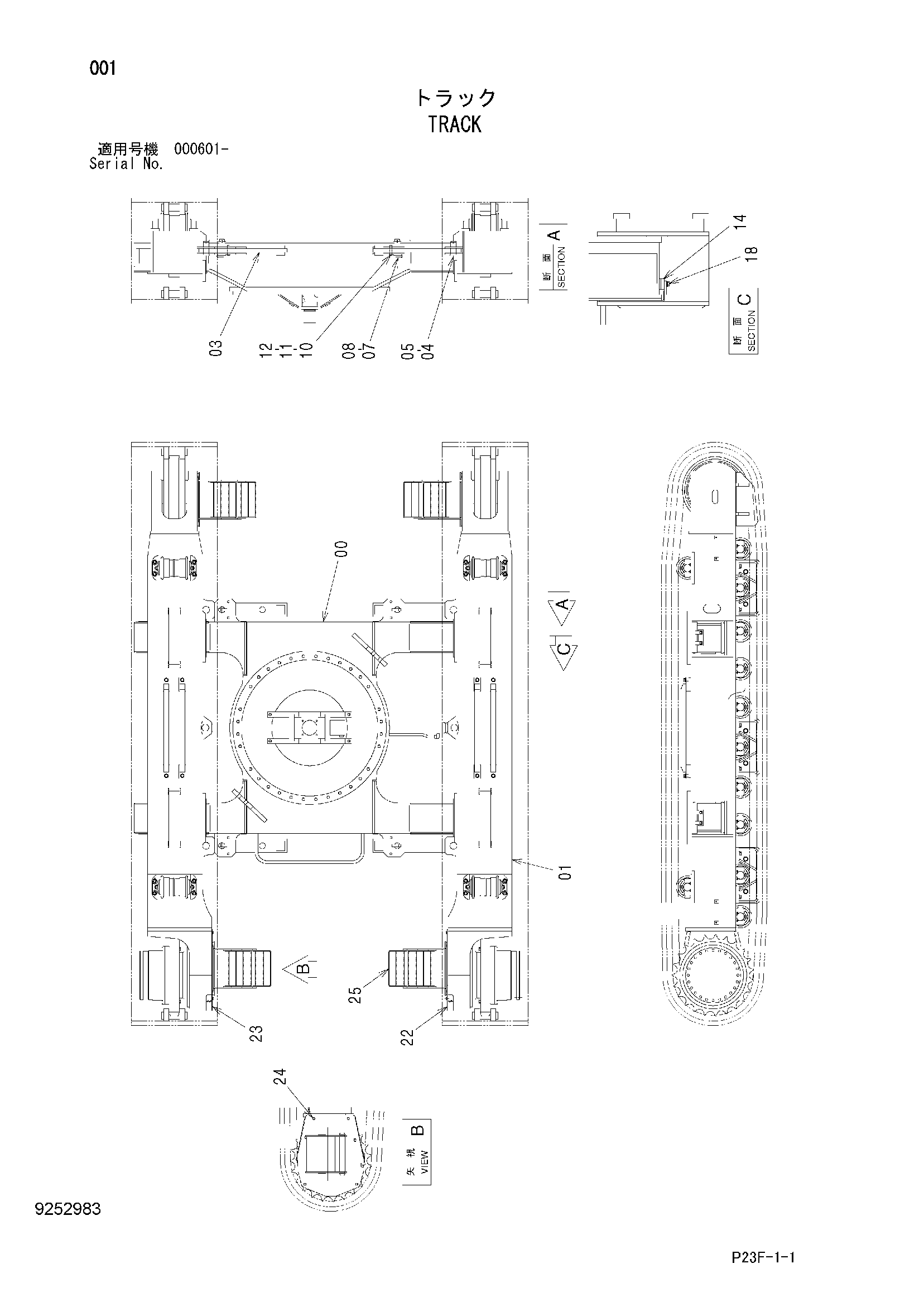

Заводская схема «Гусеница» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	9756868	Тяга	4
04	4155792	Палец	4
05	A766071	Шплинт	4
07	9740728	Палец	4
08	947447	Палец кольцо	4
10	4314847	Палец	8
11	A590120	Плоская шайба	8
12	A764040	Шплинт	8
14	9756936	Кронштейн	4
18	J271245	Болт с шайбой	8
22	8084746	Крышка	1
23	8084750	Крышка	1
24	J271235	Болт с шайбой	12
25	8081328	Ступень	4

Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
