Крышка LR — HITACHI SCX400T-C3

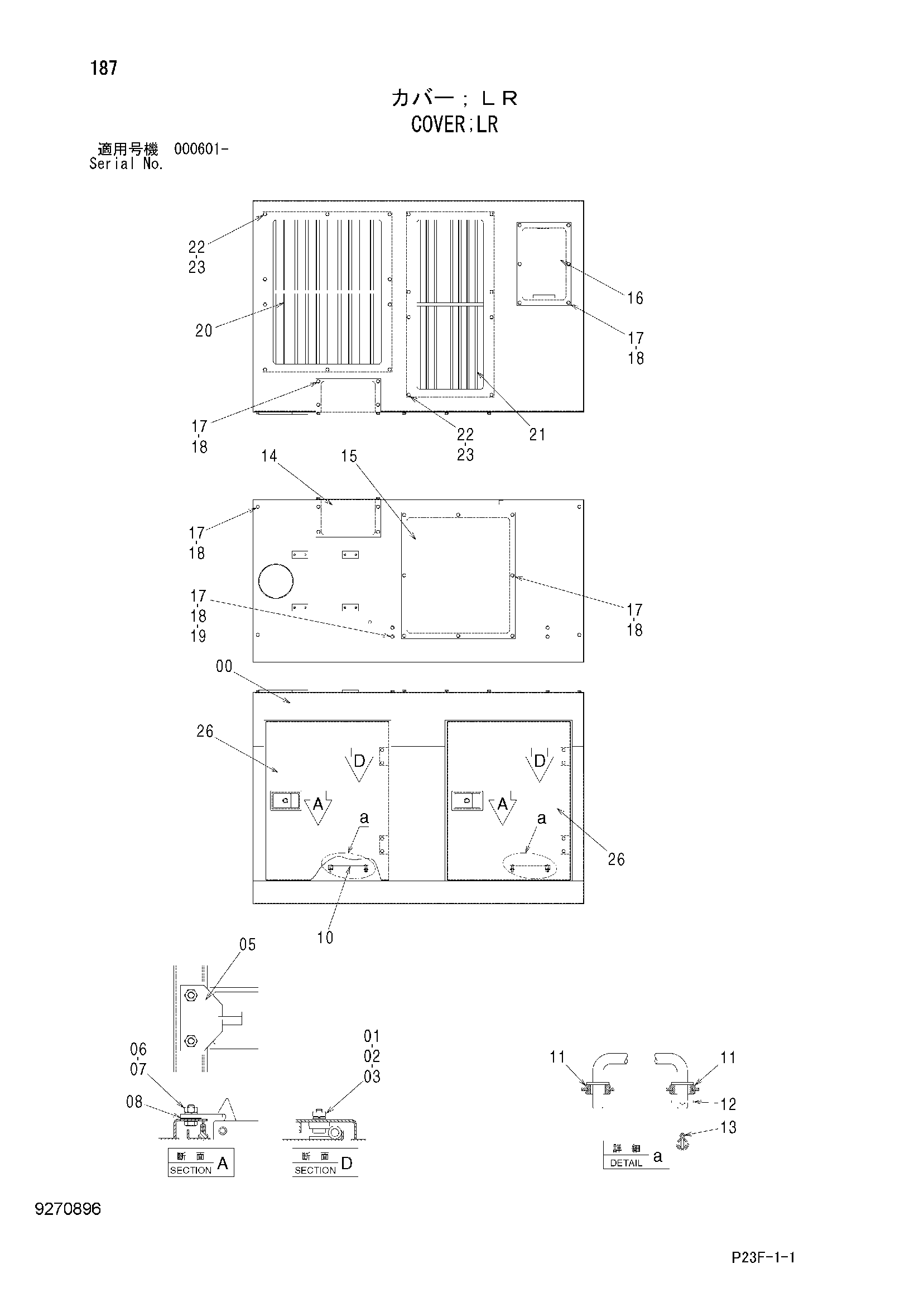

Заводская схема «Крышка LR» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011105 | Крышка | 1 |
| 01 | A590110 | Плоская шайба | 8 |
| 02 | A590910 | Пружинная шайба | 8 |
| 03 | J950010 | Гайка | 8 |
| 05 | 4330980 | Замок | 2 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | J950010 | Гайка | 4 |
| 08 | 4330984 | Регулировочная шайба 1.0mm | 6 |
| 10 | 9742292 | Стойка | 2 |
| 11 | 4330808 | Резиновая втулка | 4 |
| 12 | A590108 | Плоская шайба | 2 |
| 13 | A762013 | Шплинт | 2 |
| 14 | 4662201 | Крышка | 1 |
| 15 | 4662198 | Крышка | 1 |
| 16 | 9767028 | Крышка | 1 |
| 17 | J901020 | Болт | 30 |
| 18 | A590910 | Пружинная шайба | 30 |
| 19 | J950010 | Гайка | 4 |
| 20 | 7051772 | Лоувер | 1 |
| 21 | 7051756 | Лоувер | 1 |
| 22 | J901020 | Болт | 18 |
| 23 | A590910 | Пружинная шайба | 18 |
| 26 | 7051111 | Дверь | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
