Основной рама — HITACHI SCX400T-C3

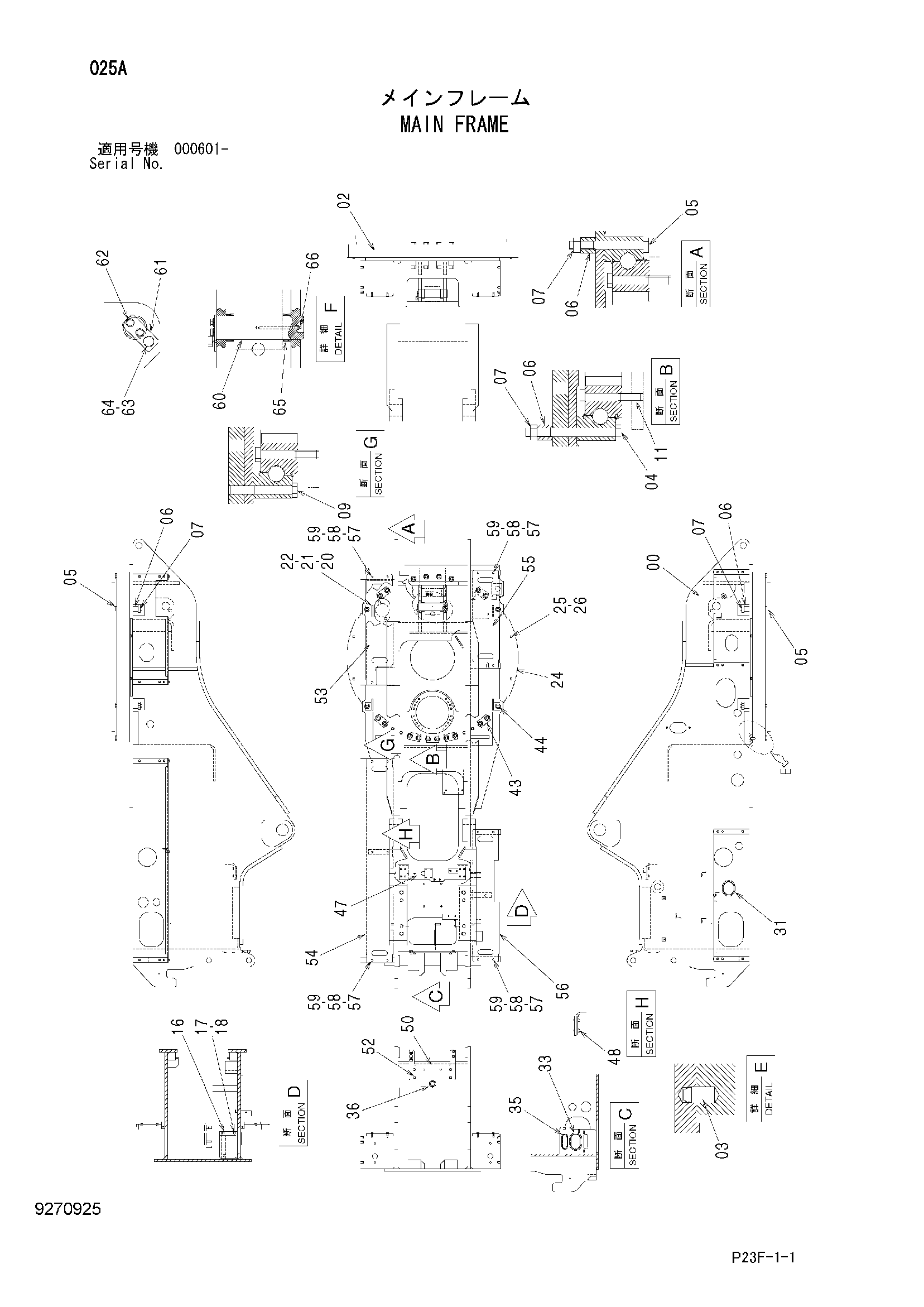

Заводская схема «Основной рама» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5011082	Рама основной	1
02	9218923	Опорно-поворотное устройство	1
03	4350954	Установочный штифт	2
04	J922724	Болт	10
05	J922719	Болт	12
06	4156386	Проставка	22
07	J951027	Гайка	22
09	J922715	Болт	4
11	J922713	Болт	32
16	4662646	Крышка	1
17	J901020	Болт	2
18	A590910	Пружинная шайба	2
20	4341552	Крышка	1
21	J901625	Болт	2
22	A590916	Пружинная шайба	2
24	4355119	Крышка	2
25	J901220	Болт	4
26	A590912	Пружинная шайба	4
31	4259417	Резиновая втулка	1
33	4201751	Резиновая втулка	1
35	4213560	Резиновая втулка	1
36	4221018	Резиновая втулка	1
43	4350038	Ограничитель	7
44	4350941	Ограничитель	4
47	8102520	Кронштейн	1
48	J271030	Болт с шайбой	8
48A	J901030	Болт	1
48B	J222010	Шайба	1
50	8102132	Кронштейн	1
52	J271230	Болт с шайбой	4
52A	J901230	Болт	1
52B	J222012	Шайба	1
53	3109259	Крышка	1
54	3109260	Крышка	1
55	3106525	Крышка	1
56	3109258	Крышка	1
57	J901025	Болт	17
58	A590910	Пружинная шайба	17
59	A590110	Плоская шайба	17
60	4643779	Палец	1
61	4643869	Пластина	1
62	J271230	Болт с шайбой	2
62A	J901230	Болт	1
62B	J222012	Шайба	1
63	J902050	Болт	1
64	A590920	Пружинная шайба	1
65	4643873	Проставка	2
66	J75481	Пресс-маслёнка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
