Пилотные гидролинии (7) — HITACHI SCX400T-C3

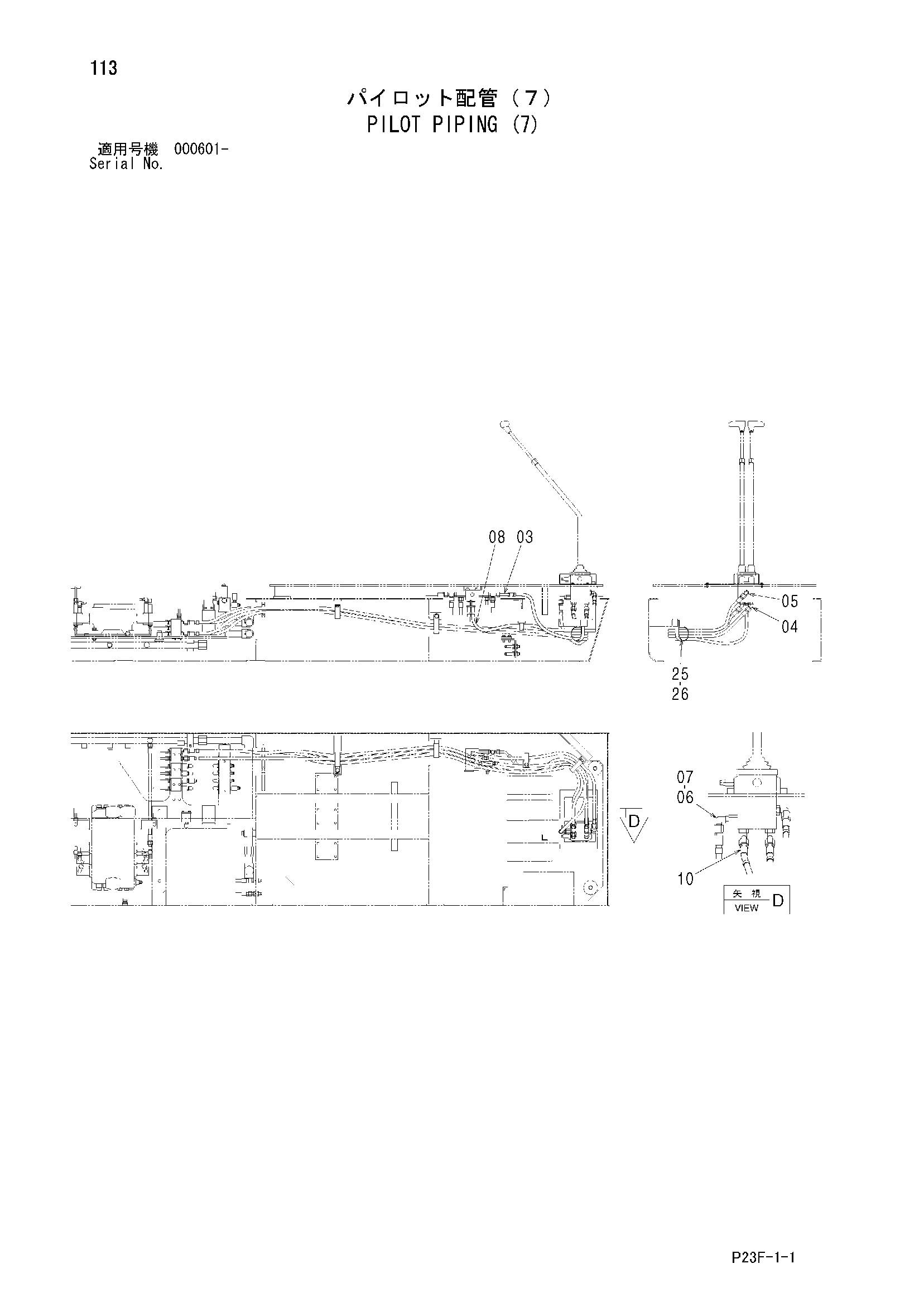

Заводская схема «Пилотные гидролинии (7)» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4357984 | Шланг | 1 |
| 04 | 4190244 | Угловой штуцер | 4 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4154671 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4263446 | Переходник S | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4322805 | Фильтр | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4357985 | Шланг | 1 |
| 10 | 4357990 | Шланг | 4 |
| 25 | 4204136 | Зажим | 1 |
| 26 | J271025 | Болт с шайбой | 1 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
