Пилотные гидролинии (2) — HITACHI SCX400T-C3

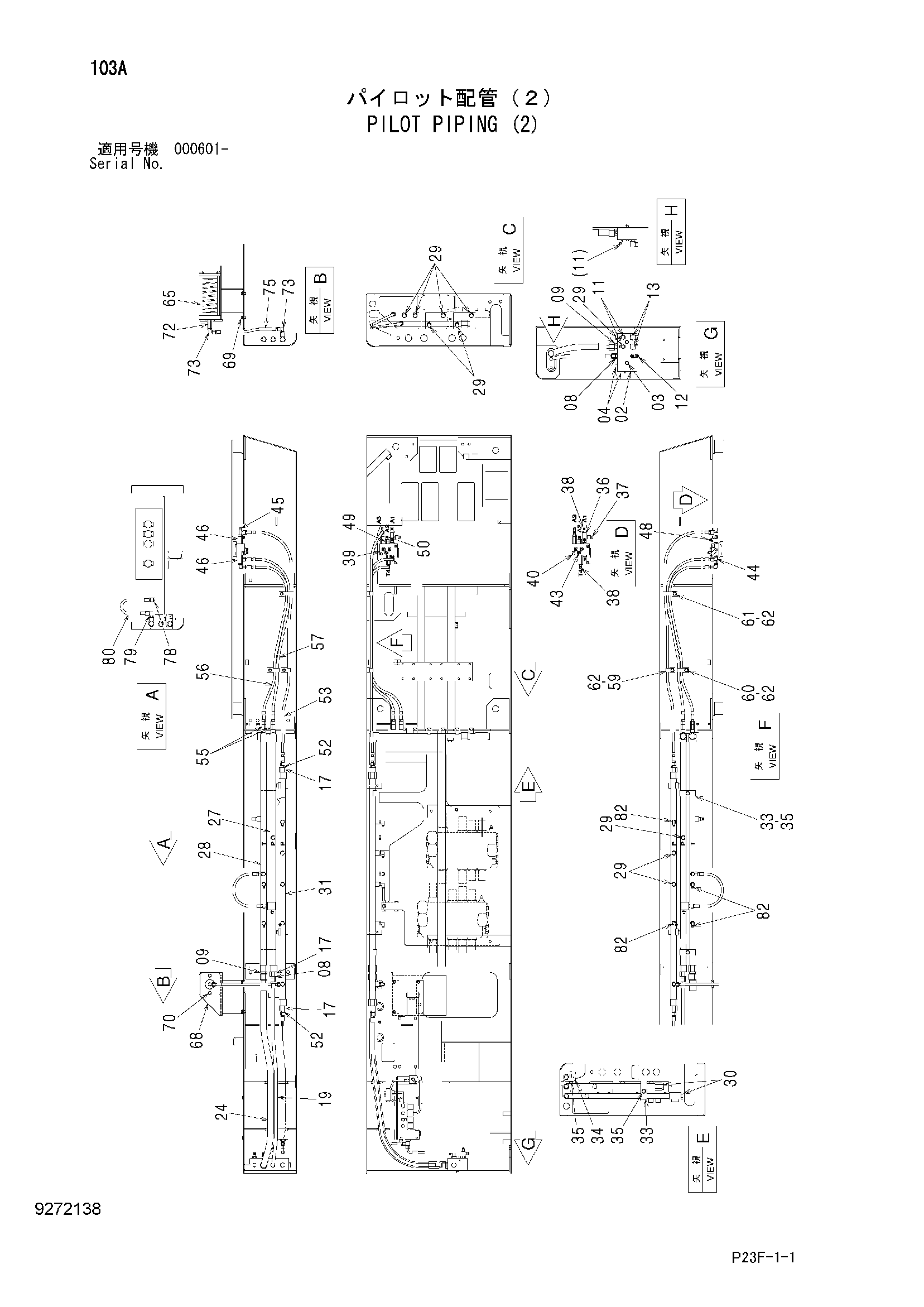

Заводская схема «Пилотные гидролинии (2)» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 2035379 | Коллектор | 1 |
| 03 | J271000 | Болт с шайбой | 2 |
| 03A | J901000 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | A885004 | Пробка | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852144 | Адаптер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4042033 | Адаптер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | A852333 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4296066 | Тройник | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4065118 | Угловой штуцер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4263450 | Переходник S | 3 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4304474 | Шланг | 1 |
| 24 | 4105533 | Шланг | 1 |
| 27 | 8102663 | Трубка | 1 |
| 28 | 8102287 | Трубка | 1 |
| 29 | A885003 | Пробка | 10 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | A885006 | Пробка | 2 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 8102659 | Трубка | 1 |
| 33 | 4189860 | Хомут трубки | 3 |
| 34 | 4190127 | Хомут трубки | 2 |
| 35 | J271265 | Болт с шайбой | 5 |
| 35A | J901265 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | 4343654 | Переходник S | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4254563 | Выключатель давление | 1 |
| 37A | 4113154 | Уплотнительное кольцо | 1 |
| 38 | A852333 | Угловой штуцер | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4254611 | Запорный клапан | 1 |
| 40 | M341045 | Болт с внутренним шестигранником | 2 |
| 43 | A852133 | Адаптер | 3 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | A852333 | Угловой штуцер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | A852433 | Тройник | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4261357 | Адаптер | 2 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4215650 | Адаптер | 1 |
| 49 | 4263446 | Переходник S | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4322805 | Фильтр | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 52 | A852143 | Адаптер | 2 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | 4644171 | Шланг | 1 |
| 55 | 4276965 | Адаптер | 2 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4644166 | Шланг | 1 |
| 57 | 4644165 | Шланг | 1 |
| 59 | 4190275 | Зажим | 1 |
| 60 | 4190292 | Зажим | 1 |
| 61 | 4259817 | Зажим | 1 |
| 62 | J271020 | Болт с шайбой | 3 |
| 62A | J901020 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 65 | 4314476 | Гидроаккумулятор | 1 |
| 68 | 8103774 | Стойка | 1 |
| 69 | J271025 | Болт с шайбой | 3 |
| 69A | J901025 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
| 70 | J271230 | Болт с шайбой | 2 |
| 70A | J901230 | Болт | 1 |
| 70B | J222012 | Шайба | 1 |
| 72 | 4261357 | Адаптер | 1 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 73 | A852333 | Угловой штуцер | 2 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 75 | 4613763 | Шланг | 1 |
| 78 | A852123 | Адаптер | 1 |
| 78A | 957366 | Уплотнительное кольцо | 1 |
| 79 | A852333 | Угловой штуцер | 1 |
| 79A | 4509180 | Уплотнительное кольцо | 1 |
| 80 | 4269834 | Шланг | 1 |
| 82 | A852333 | Угловой штуцер | 4 |
| 82A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
