Двигатель — HITACHI SCX400T-C3

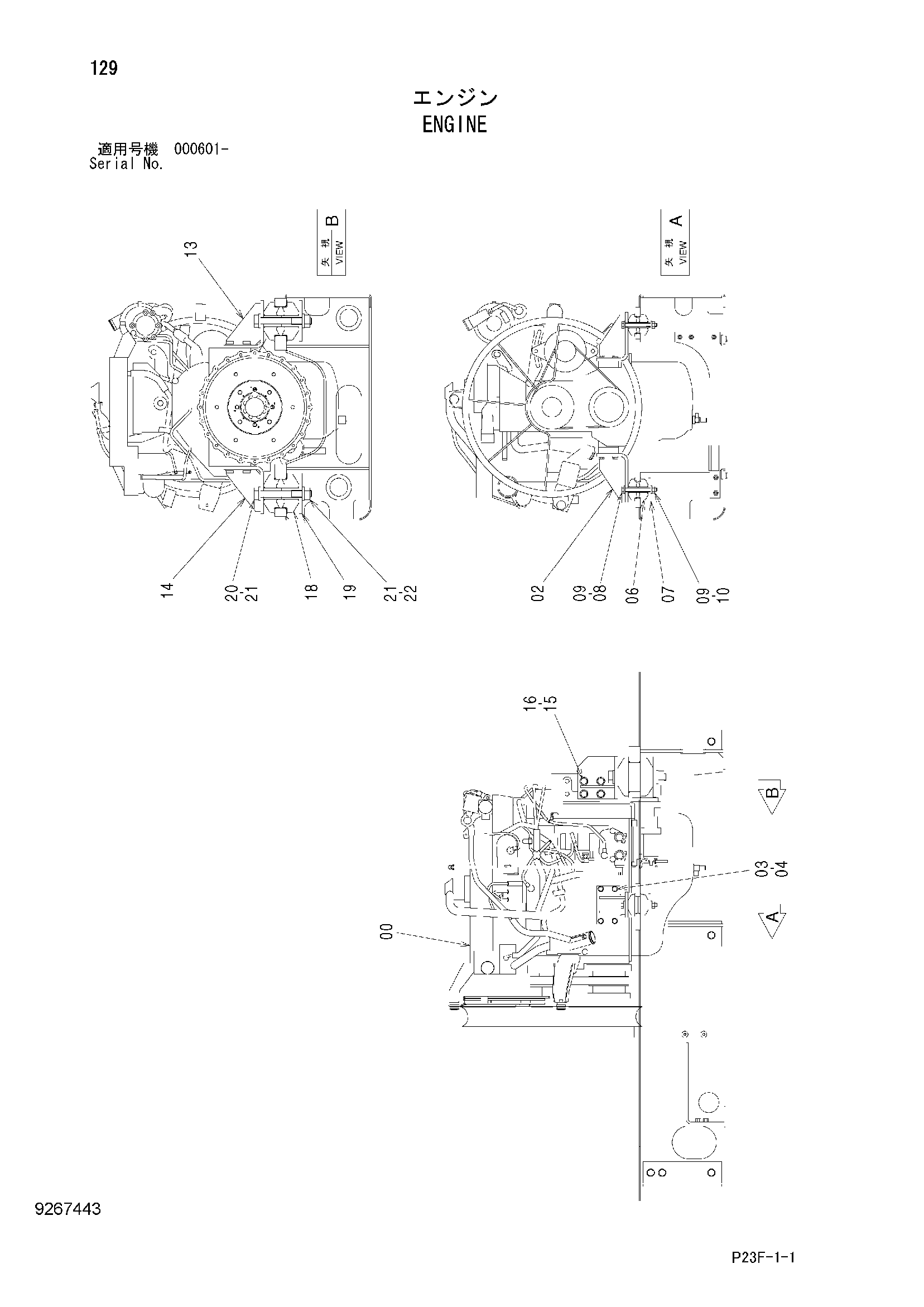

Заводская схема «Двигатель» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4653925 | Двигатель | 1 |
| 00B | 4667416 | Пробка | 1 |
| 00C | 4667417 | Манжета | 1 |
| 02 | 8106292 | Кронштейн | 2 |
| 03 | J901055 | Болт | 8 |
| 04 | J222010 | Шайба | 8 |
| 06 | 4658893 | Амортизатор | 4 |
| 07 | 4658895 | Пластина | 2 |
| 08 | 4658977 | Болт | 2 |
| 09 | J222014 | Шайба | 4 |
| 10 | J950014 | Гайка | 2 |
| 13 | 8106293 | Правый кронштейн | 1 |
| 14 | 8106294 | Левый кронштейн | 1 |
| 15 | J901650 | Болт | 8 |
| 16 | J222016 | Шайба | 8 |
| 18 | 4658894 | Амортизатор | 4 |
| 19 | 4658896 | Пластина | 2 |
| 20 | J922716 | Болт | 2 |
| 21 | J222027 | Шайба | 4 |
| 22 | J950027 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
