Аккелератор педаль — HITACHI SCX400T-C3

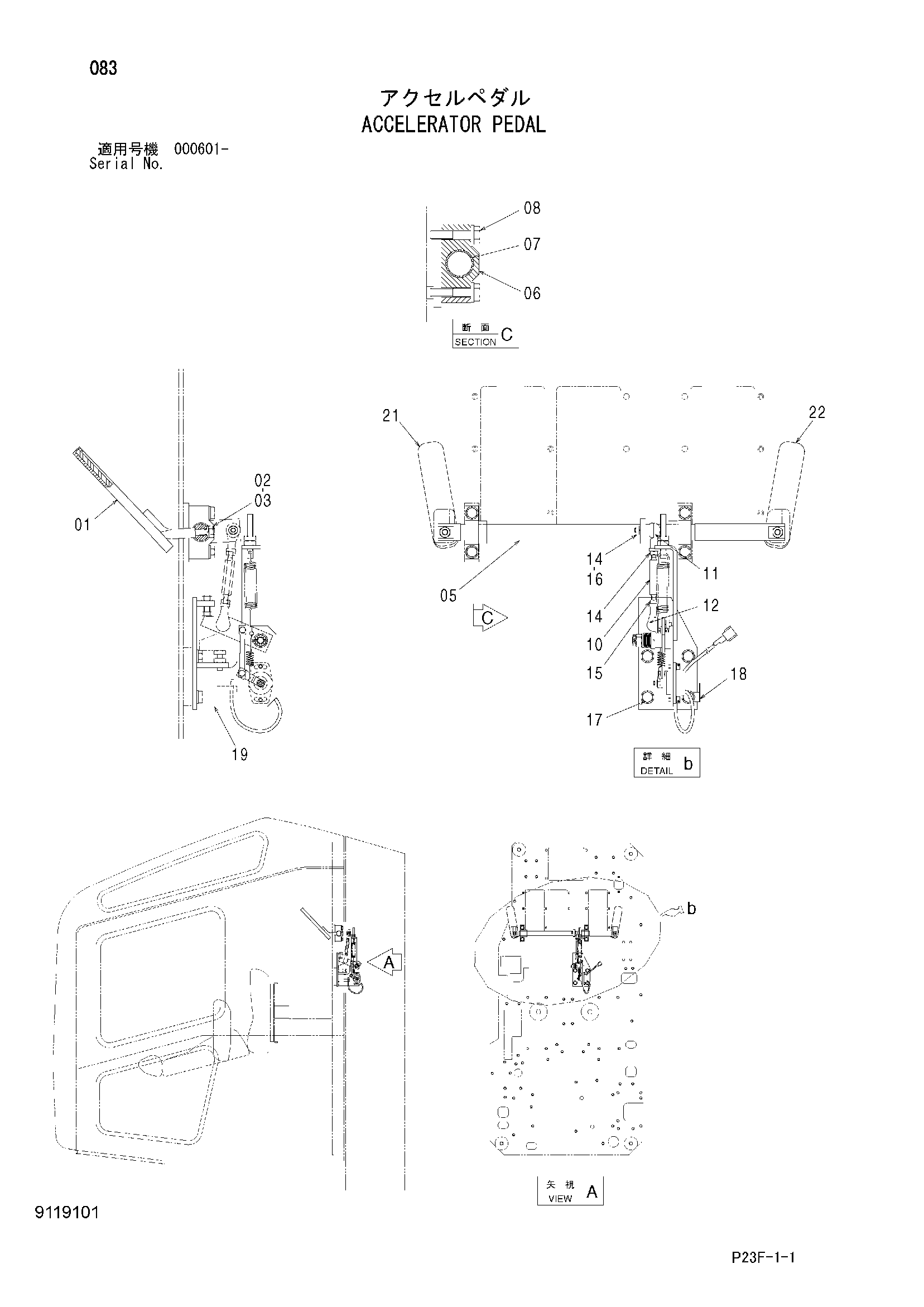

Заводская схема «Аккелератор педаль» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4262540 | Крышка | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 03 | J950010 | Гайка | 2 |
| 05 | 8057224 | Мост | 1 |
| 06 | 4320283 | Педестал | 2 |
| 07 | 4319508 | Втулка | 2 |
| 08 | J271050 | Болт с шайбой | 4 |
| 08A | J901050 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4320281 | Шток | 1 |
| 11 | 4056018 | Шарнир | 1 |
| 12 | 4140064 | Шарнир | 1 |
| 14 | M500807 | Гайка | 3 |
| 15 | M580008 | Гайка (левый) | 1 |
| 16 | A590908 | Пружинная шайба | 2 |
| 17 | J271020 | Болт с шайбой | 4 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4257159 | Кронштейн | 1 |
| 19 | 9124438 | Аккел. педаль (датчик) | 1 |
| 21 | 8056197 | Педаль аккел. | 1 |
| 22 | 8056320 | Педаль аккел. | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
