Задний лебёдка рычаг — HITACHI SCX400T-C3

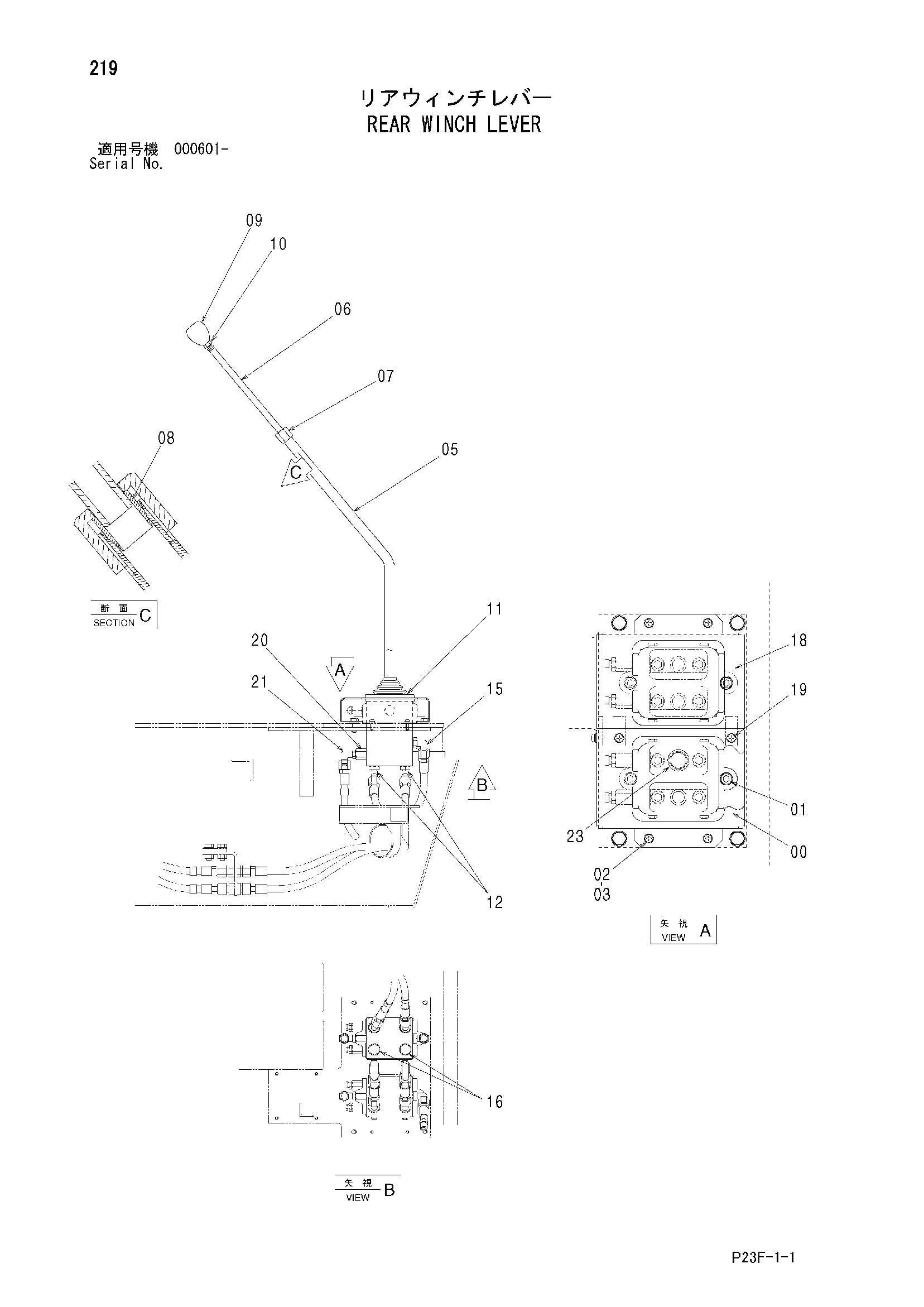

Заводская схема «Задний лебёдка рычаг» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3090043 | Крышка | 1 |
| 01 | M341030 | Болт с внутренним шестигранником | 2 |
| 02 | J450620 | Винт с шайбой | 2 |
| 03 | A590106 | Плоская шайба | 2 |
| 05 | 8102115 | Рычаг | 1 |
| 06 | 9764994 | Рычаг | 1 |
| 07 | 4335359 | Замок | 1 |
| 08 | 4157731 | Ограничитель | 1 |
| 09 | 4148069 | Рукоятка | 1 |
| 10 | J950010 | Гайка | 1 |
| 11 | 4357306 | Пилотный клапан | 1 |
| 12 | 4190244 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4154671 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4092534 | Пробка | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 8081153 | Крышка | 1 |
| 19 | J680612 | Винт с шайбой | 3 |
| 20 | 4263446 | Переходник S | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4322805 | Фильтр | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4291165 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
