Пилотные гидролинии (3) — HITACHI SCX400T-C3

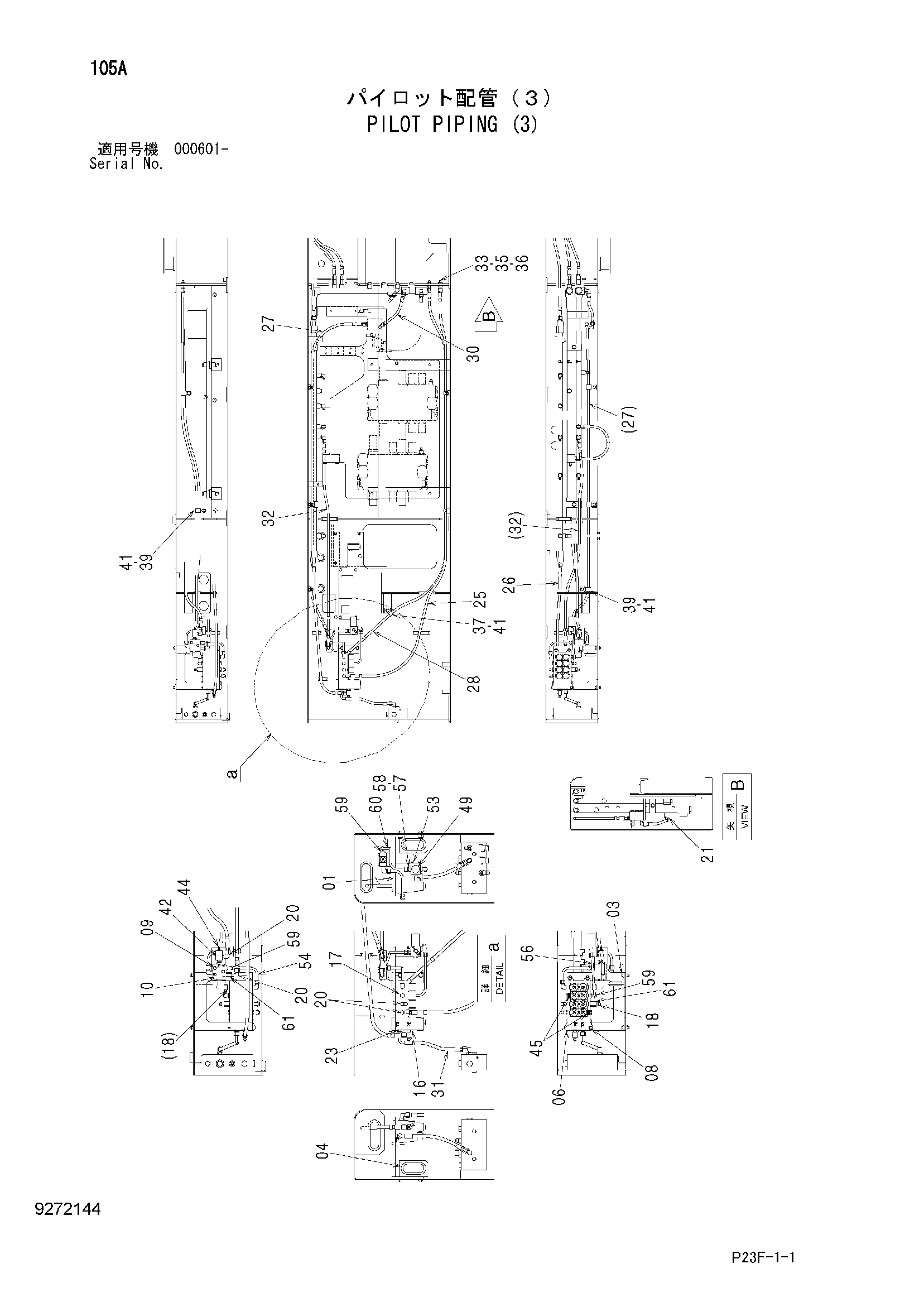

Заводская схема «Пилотные гидролинии (3)» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8102275 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 4 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4293795 | Резиновая втулка | 1 |
| 06 | 9218248 | Электромагнитный клапан | 1 |
| 08 | J260830 | Болт с шайбой | 3 |
| 08A | J900830 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | J260845 | Болт с шайбой | 2 |
| 09A | J900845 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | 4368190 | Пилотный клапан | 1 |
| 16 | A852443 | Тройник | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | A885002 | Пробка | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852123 | Адаптер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852323 | Угловой штуцер | 4 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852333 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852123 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4667725 | Шланг | 1 |
| 26 | 4489587 | Шланг | 1 |
| 27 | 4643950 | Шланг | 1 |
| 28 | 4643955 | Шланг | 1 |
| 30 | 4605465 | Шланг | 1 |
| 31 | 4487172 | Шланг | 1 |
| 32 | 4617362 | Шланг | 1 |
| 33 | 4317426 | Адаптер | 2 |
| 35 | 4202531 | Гайка | 2 |
| 36 | A590914 | Пружинная шайба | 2 |
| 37 | 4190275 | Зажим | 1 |
| 39 | 4190292 | Зажим | 5 |
| 41 | J271025 | Болт с шайбой | 6 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | 4350512 | Переходник S | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4346128 | Штуцер | 1 |
| 45 | 4394138 | Колпачок | 2 |
| 49 | 4302289 | Электромагнитный клапан | 1 |
| 53 | J260616 | Болт с шайбой | 2 |
| 53A | J900616 | Болт | 1 |
| 53B | A590106 | Плоская шайба | 1 |
| 54 | 4644258 | Трубка | 1 |
| 56 | 4644264 | Трубка | 1 |
| 57 | 4317623 | Штуцер трубки | 1 |
| 58 | 964255 | Уплотнительное кольцо | 1 |
| 59 | 4317622 | Штуцер трубки | 5 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 4645472 | Трубка | 1 |
| 61 | 4202564 | Адаптер | 2 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
