Топливные трубопроводы — HITACHI SCX400T-C3

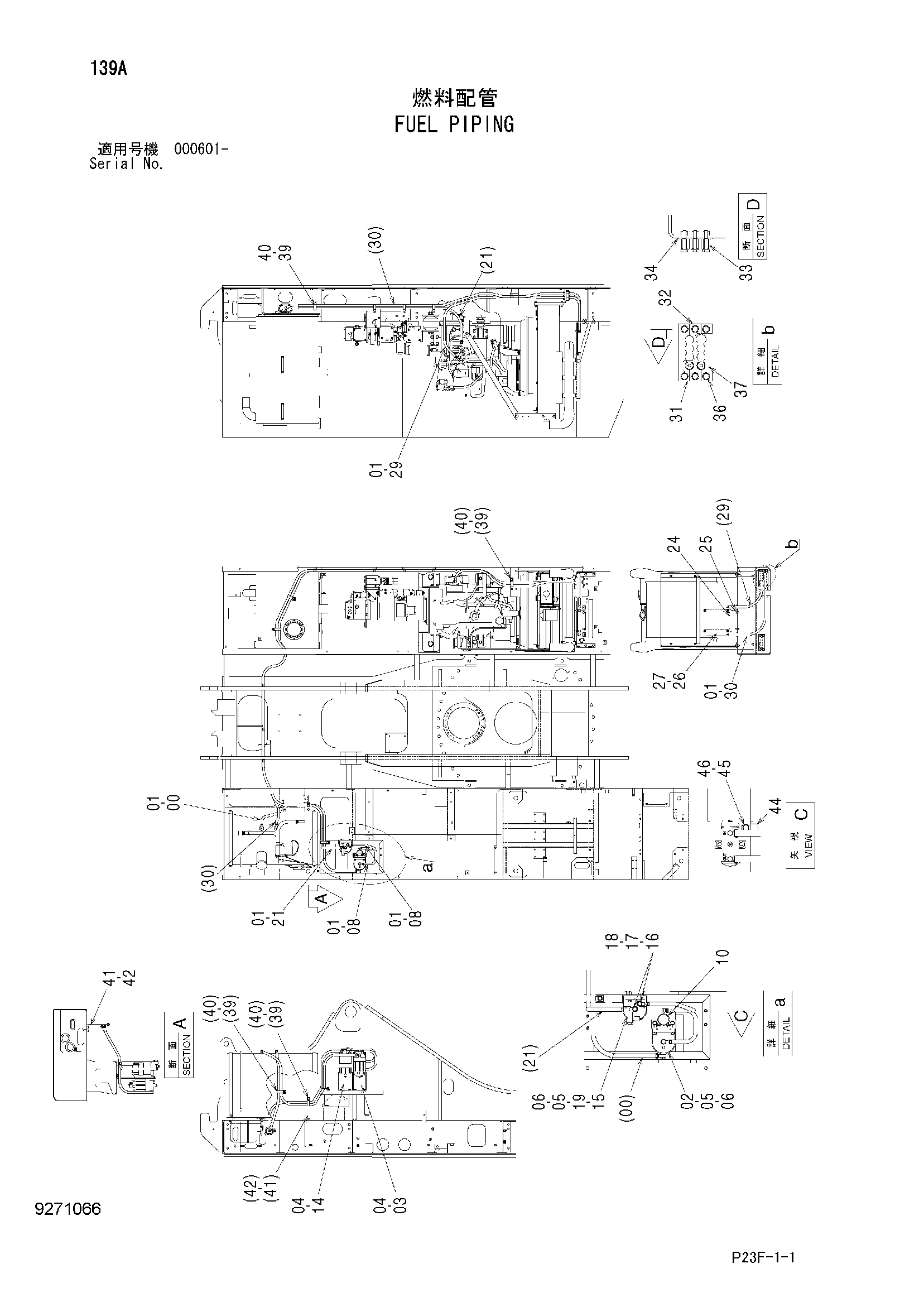

Заводская схема «Топливные трубопроводы» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9202059 | Топливный шланг | 1 |
| 00A | 4334135 | Топливный шланг | 1 |
| 00B | 4455515 | Трубка | 1 |
| 01 | 4514700 | Зажим шланг | 12 |
| 02 | 4645228 | Топливный фильтр | 1 |
| 03 | 9766705 | Кронштейн | 1 |
| 04 | J271030 | Болт с шайбой | 4 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J901045 | Болт | 3 |
| 06 | A590910 | Пружинная шайба | 5 |
| 08 | 4415281 | Топливный шланг | 2 |
| 10 | 4645227 | Насос | 1 |
| 14 | 9766706 | Кронштейн | 1 |
| 15 | 4648336 | Топливный фильтр | 1 |
| 16 | 4634716 | Болт проушина | 2 |
| 17 | 4634979 | Манжета | 4 |
| 18 | 4634911 | Трубка топливный | 2 |
| 19 | J901080 | Болт | 2 |
| 21 | 4662897 | Топливный шланг | 1 |
| 24 | 8107714 | Кронштейн | 1 |
| 25 | J271030 | Болт с шайбой | 2 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4650160 | Радиатор | 1 |
| 27 | J260825 | Болт с шайбой | 4 |
| 27A | J900825 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 29 | 4663824 | Топливный шланг | 1 |
| 30 | 4662900 | Топливный шланг | 1 |
| 31 | 4659272 | Хомут шланга | 1 |
| 32 | 4659282 | Хомут шланга | 1 |
| 33 | 4326327 | Проставка | 6 |
| 34 | 4662905 | Сиденье | 1 |
| 36 | J271060 | Болт с шайбой | 6 |
| 36A | J901060 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | 4663787 | Хомут шланга | 1 |
| 39 | 4192034 | Зажим | 13 |
| 40 | J271020 | Болт с шайбой | 13 |
| 40A | J901020 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | 9766707 | Кронштейн | 1 |
| 42 | J271030 | Болт с шайбой | 2 |
| 42A | J901030 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | 4190261 | Зажим | 1 |
| 45 | J901016 | Болт | 1 |
| 46 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
