Обратные трубопроводы (2) — HITACHI SCX400T-C3

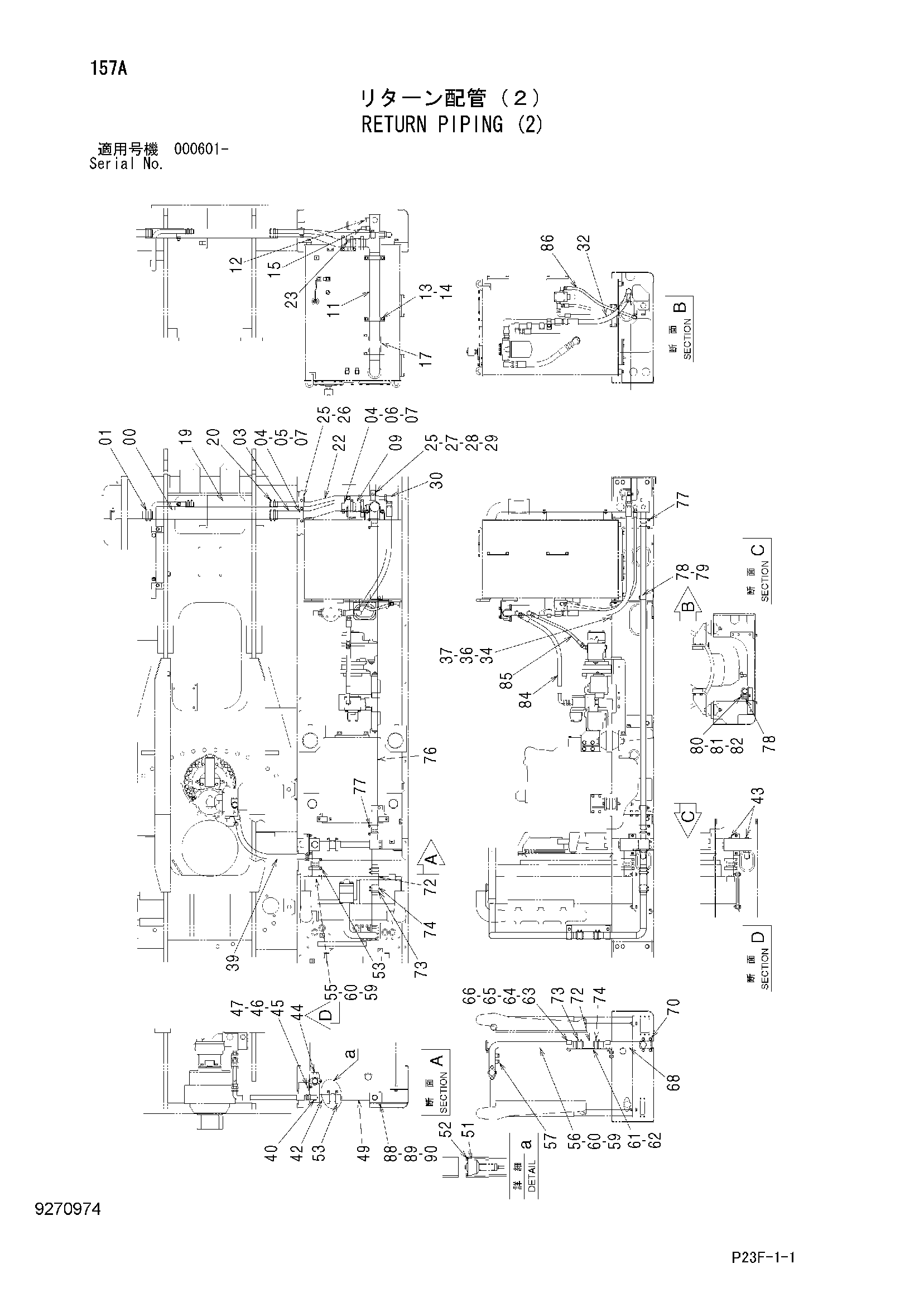

Заводская схема «Обратные трубопроводы (2)» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4642312 | Резиновый шланг | 1 |
| 01 | 4504491 | Хомут шланга | 4 |
| 03 | 9767068 | Трубка | 1 |
| 04 | 4053865 | Хомут трубки | 2 |
| 05 | J901020 | Болт | 2 |
| 06 | J901030 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 4 |
| 09 | 4067833 | Муфта | 1 |
| 09A | 4196261 | Уплотнение кольцо | 2 |
| 11 | 8107400 | Трубка | 1 |
| 12 | A885004 | Пробка | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4000909 | Хомут трубки | 2 |
| 14 | J271025 | Болт с шайбой | 4 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | A852344 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4071215 | Муфта | 1 |
| 19 | 4637498 | Резиновый шланг | 1 |
| 20 | 4011675 | Хомут шланга | 4 |
| 22 | 8107399 | Трубка | 1 |
| 23 | A885004 | Пробка | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4190127 | Хомут трубки | 2 |
| 26 | J271265 | Болт с шайбой | 1 |
| 26A | J901265 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | J901265 | Болт | 1 |
| 28 | A590912 | Пружинная шайба | 1 |
| 29 | J950012 | Гайка | 1 |
| 30 | 4102104 | Угловой штуцер | 1 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | 4154687 | Шланг | 1 |
| 34 | 4659789 | Кронштейн | 1 |
| 36 | 4201751 | Резиновая втулка | 1 |
| 37 | J271030 | Болт с шайбой | 2 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | 4662860 | Шланг | 1 |
| 40 | 4250039 | Угловой штуцер | 1 |
| 40A | 970860 | Уплотнительное кольцо | 1 |
| 42 | 8107411 | Трубка | 1 |
| 43 | A885003 | Пробка | 2 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | A885000 | Пробка | 1 |
| 44A | 970860 | Уплотнительное кольцо | 1 |
| 45 | J901035 | Болт | 2 |
| 46 | A590910 | Пружинная шайба | 2 |
| 47 | J950010 | Гайка | 2 |
| 49 | 8107401 | Трубка | 1 |
| 51 | 4319244 | Клапан | 1 |
| 52 | 991718 | Стопорное кольцо | 1 |
| 53 | 4067834 | Муфта | 2 |
| 53A | 4196260 | Уплотнение кольцо | 2 |
| 55 | 9766775 | Трубка | 1 |
| 56 | 8106581 | Трубка | 1 |
| 57 | A885003 | Пробка | 2 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | J271235 | Болт с шайбой | 4 |
| 59A | J901235 | Болт | 1 |
| 59B | J222012 | Шайба | 1 |
| 60 | 985096 | Уплотнительное кольцо | 2 |
| 61 | 8106590 | Кронштейн | 1 |
| 62 | J271030 | Болт с шайбой | 4 |
| 62A | J901030 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 63 | 4053697 | Хомут трубки | 2 |
| 64 | J901280 | Болт | 2 |
| 65 | A590912 | Пружинная шайба | 2 |
| 66 | J950012 | Гайка | 2 |
| 68 | 8106582 | Трубка | 1 |
| 70 | J271040 | Болт с шайбой | 4 |
| 70A | J901040 | Болт | 1 |
| 70B | J222010 | Шайба | 1 |
| 72 | 4081954 | Резиновый шланг | 2 |
| 73 | 4504198 | Хомут шланга | 4 |
| 74 | 4282477 | Хомут шланга | 4 |
| 76 | 4662573 | Трубка | 1 |
| 77 | 4069801 | Муфта | 2 |
| 77A | 4196259 | Уплотнение кольцо | 2 |
| 78 | 4053698 | Хомут трубки | 2 |
| 79 | J271260 | Болт с шайбой | 1 |
| 79A | J901260 | Болт | 1 |
| 79B | J222012 | Шайба | 1 |
| 80 | J901270 | Болт | 1 |
| 81 | A590912 | Пружинная шайба | 1 |
| 82 | J950012 | Гайка | 1 |
| 84 | 4659939 | Шланг | 1 |
| 85 | 4227063 | Шланг | 1 |
| 86 | 4297876 | Шланг | 1 |
| 88 | J901200 | Болт | 2 |
| 89 | A590912 | Пружинная шайба | 2 |
| 90 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
