Задний лебёдка трубопроводы — HITACHI SCX400T-C3

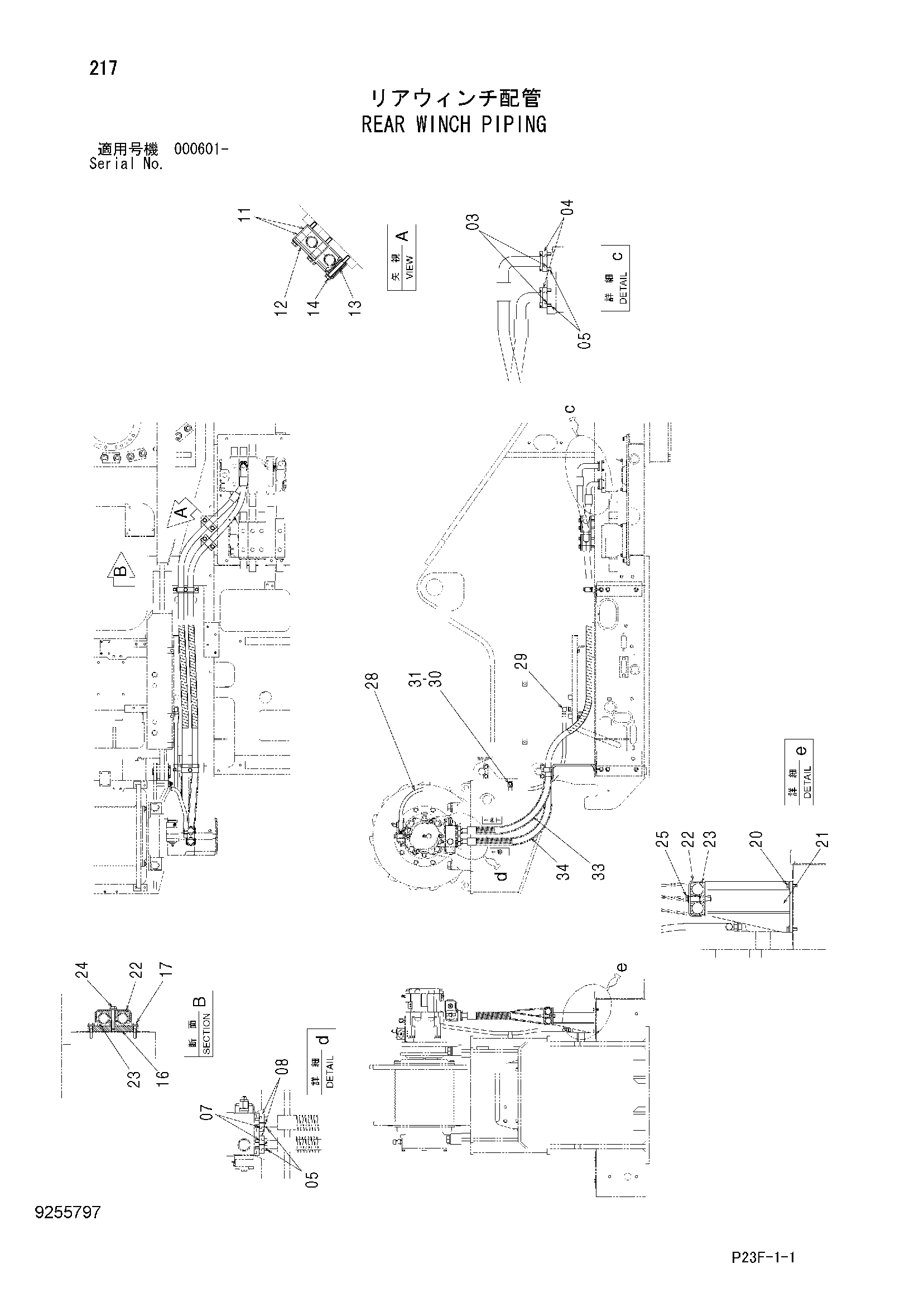

Заводская схема «Задний лебёдка трубопроводы» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 966993 | Уплотнительное кольцо | 2 |
| 04 | 962453 | Разъёмный фланец | 4 |
| 05 | M341030 | Болт с внутренним шестигранником | 16 |
| 07 | 971489 | Уплотнительное кольцо | 2 |
| 08 | 4506459 | Разъёмный фланец | 4 |
| 11 | 4349621 | Хомут шланга | 4 |
| 12 | 4341803 | Пластина | 2 |
| 13 | 4349648 | Проставка | 4 |
| 14 | J271200 | Болт с шайбой | 4 |
| 14A | J901200 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 4643400 | Пластина | 1 |
| 17 | J271045 | Болт с шайбой | 2 |
| 17A | J901045 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 20 | J271035 | Болт с шайбой | 2 |
| 20A | J901035 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 8104872 | Кронштейн | 1 |
| 22 | 8065749 | Хомут | 2 |
| 23 | 3075326 | Резиновая прокладка | 2 |
| 24 | J271270 | Болт с шайбой | 1 |
| 24A | J901270 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | J271280 | Болт с шайбой | 1 |
| 25A | J901280 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 28 | 4286513 | Шланг | 1 |
| 29 | A852344 | Угловой штуцер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4190277 | Зажим | 1 |
| 31 | J271025 | Болт с шайбой | 1 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 9263510 | Шланг в сборе | 1 |
| 33A | 4653477 | Шланг | 1 |
| 33B | 4327294 | Защитный кожух | 2 |
| 34 | 9263508 | Шланг в сборе | 1 |
| 34A | 4653474 | Шланг | 1 |
| 34B | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
