Задний стойка — HITACHI SCX400T-C3

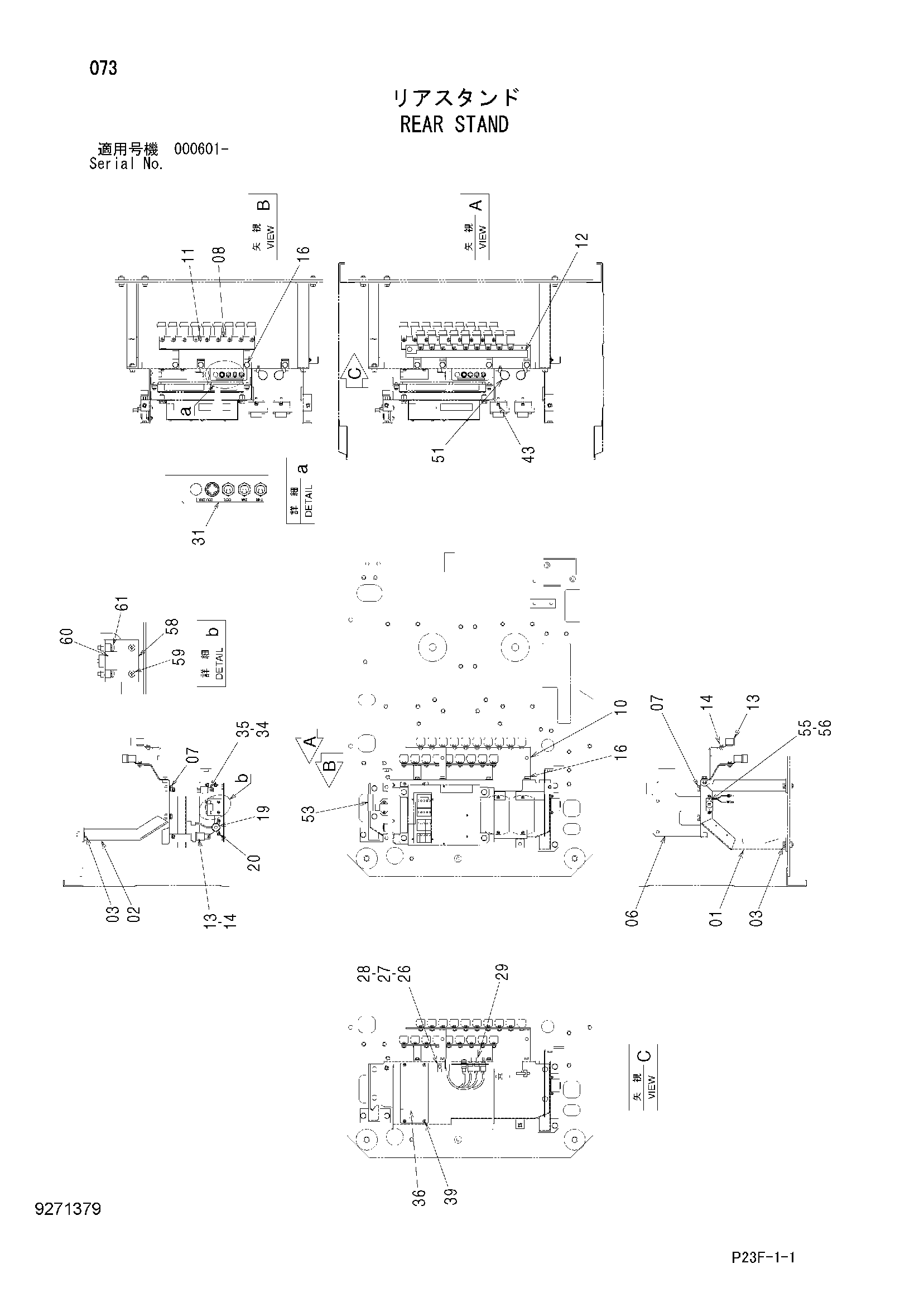

Заводская схема «Задний стойка» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8057383 | Опора | 1 |
| 02 | 8060063 | Опора | 1 |
| 03 | J271030 | Болт с шайбой | 4 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 06 | 5011154 | Кронштейн | 1 |
| 07 | J271025 | Болт с шайбой | 4 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 8057507 | Кронштейн | 1 |
| 10 | 8073396 | Кронштейн | 1 |
| 11 | 3106304 | Информационная табличка | 1 |
| 12 | 3107864 | Информационная табличка | 1 |
| 13 | 4251588 | Реле | 18 |
| 14 | J460616 | Винт с шайбой | 18 |
| 16 | J260825 | Болт с шайбой | 4 |
| 16A | J900825 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 19 | 4258403 | Зуммер | 1 |
| 20 | J460516 | Винт с шайбой | 2 |
| 26 | 4252767 | Кронштейн | 1 |
| 27 | J900610 | Болт | 1 |
| 28 | A590906 | Пружинная шайба | 1 |
| 29 | 3107943 | Выключатель пусхбут. | 1 |
| 31 | 4659396 | Информационная табличка | 1 |
| 34 | J460616 | Винт с шайбой | 1 |
| 35 | 4414207 | Реле | 1 |
| 36 | 4325825 | Блок управление | 1 |
| 39 | J460616 | Винт с шайбой | 4 |
| 43 | J450625 | Винт с шайбой | 4 |
| 51 | 4254600 | Зажим | 2 |
| 53 | 4352907 | Амортизатор | 1 |
| 55 | 4632870 | Зуммер | 1 |
| 56 | J460410 | Винт с шайбой | 2 |
| 58 | 9766749 | Кронштейн | 1 |
| 59 | J460516 | Винт с шайбой | 2 |
| 60 | 4651944 | Датчик давления | 1 |
| 61 | J460520 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
