Пилотные гидролинии (задний лебёдка) — HITACHI SCX400T-C3

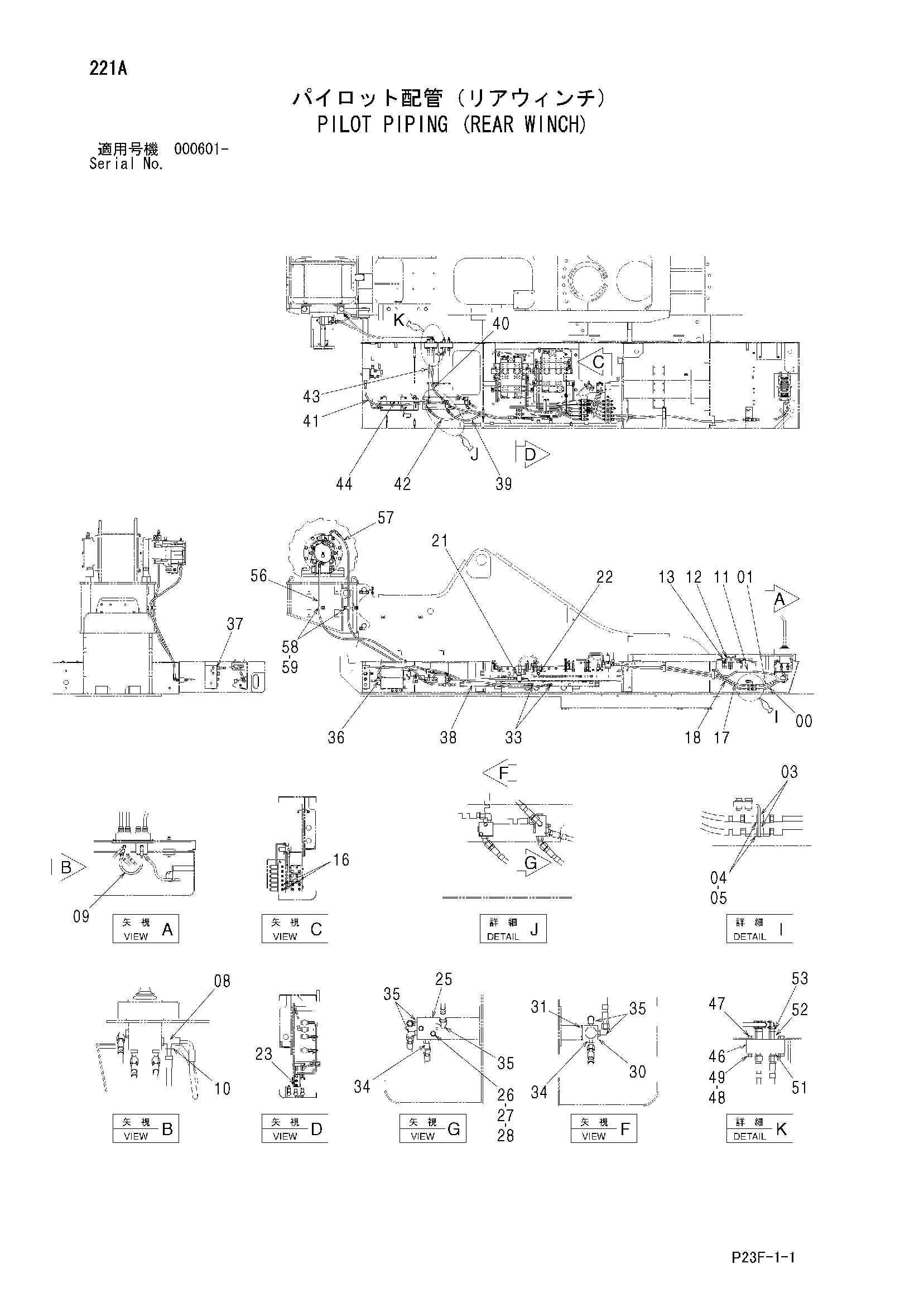

Заводская схема «Пилотные гидролинии (задний лебёдка)» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4474672 | Шланг | 1 |
| 01 | 4474674 | Шланг | 1 |
| 03 | 4317426 | Адаптер | 2 |
| 04 | 4202531 | Гайка | 2 |
| 05 | A590914 | Пружинная шайба | 2 |
| 08 | 4426086 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4489623 | Шланг | 1 |
| 10 | 4346499 | Фильтр | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4606593 | Шланг | 1 |
| 12 | 4263446 | Переходник S | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852423 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852123 | Адаптер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4644340 | Шланг | 1 |
| 18 | 4644341 | Шланг | 1 |
| 21 | A885002 | Пробка | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A885003 | Пробка | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852123 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4368190 | Пилотный клапан | 1 |
| 26 | J260855 | Болт с шайбой | 2 |
| 26A | J900855 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | A590908 | Пружинная шайба | 2 |
| 28 | J950008 | Гайка | 2 |
| 30 | 4302289 | Электромагнитный клапан | 1 |
| 31 | J260616 | Болт с шайбой | 2 |
| 31A | J900616 | Болт | 1 |
| 31B | A590106 | Плоская шайба | 1 |
| 33 | A852333 | Угловой штуцер | 2 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852223 | Угловой штуцер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | A852323 | Угловой штуцер | 5 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852423 | Тройник | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852133 | Адаптер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4644362 | Шланг | 1 |
| 39 | 4644363 | Шланг | 1 |
| 40 | 4644364 | Шланг | 1 |
| 41 | 4644365 | Шланг | 1 |
| 42 | 4644366 | Шланг | 1 |
| 43 | 4644367 | Шланг | 1 |
| 44 | 4644368 | Шланг | 1 |
| 46 | 3106530 | Коллектор | 1 |
| 47 | J901070 | Болт | 2 |
| 48 | A590910 | Пружинная шайба | 2 |
| 49 | J950010 | Гайка | 2 |
| 51 | A852133 | Адаптер | 2 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 4214603 | Адаптер | 2 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | A852333 | Угловой штуцер | 2 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4669735 | Шланг | 1 |
| 57 | 4644206 | Шланг | 1 |
| 58 | 4190263 | Зажим | 2 |
| 59 | J271020 | Болт с шайбой | 2 |
| 59A | J901020 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
