Провод жгут проводов (левый) — HITACHI SCX400T-C3

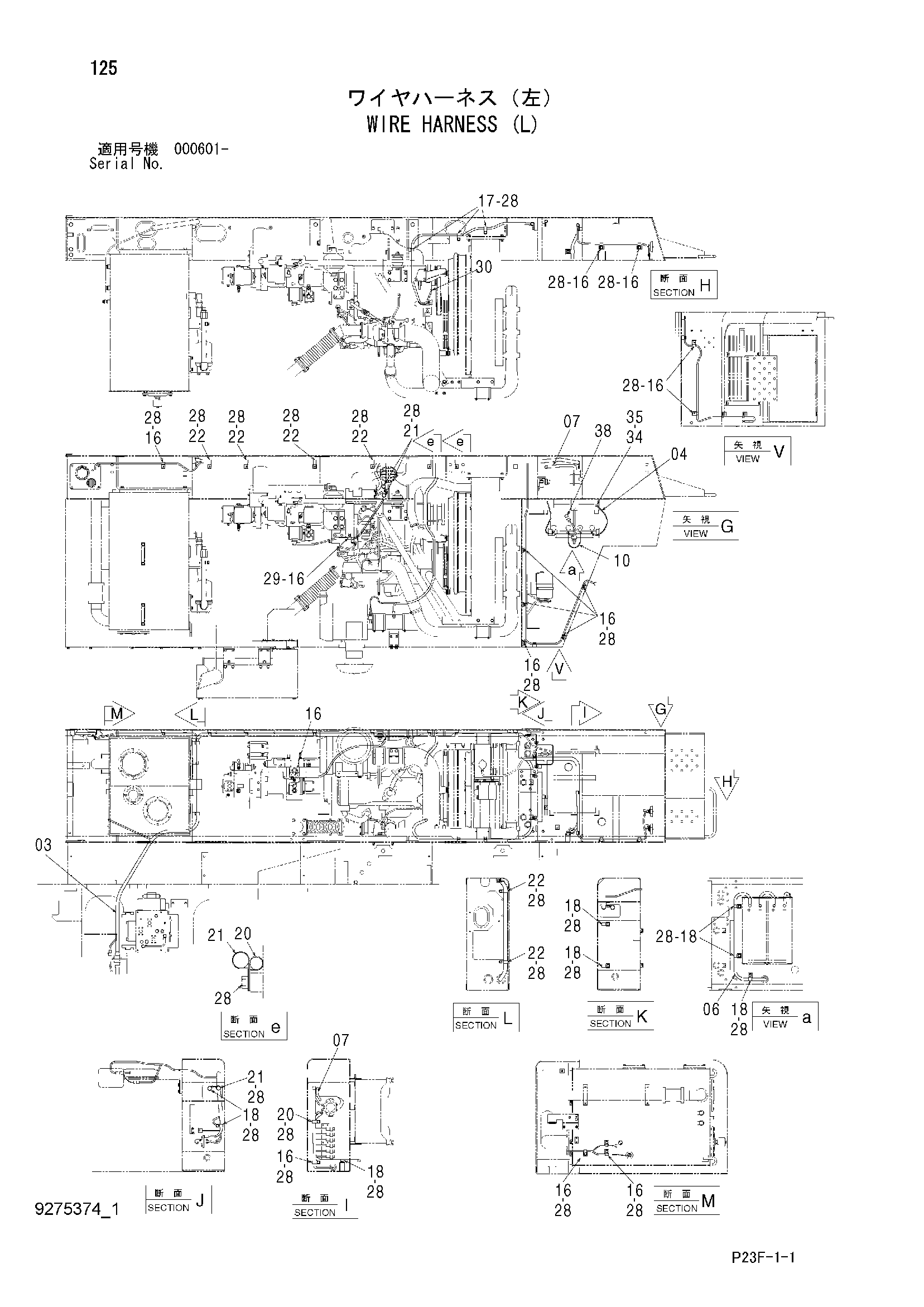

Заводская схема «Провод жгут проводов (левый)» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 1033972 | Жгут проводов | 1 |
| 04 | 4342911 | Жгут проводов | 1 |
| 06 | 4664998 | Жгут проводов | 1 |
| 07 | 4661232 | Жгут проводов | 1 |
| 10 | 4389762 | Жгут проводов | 1 |
| 16 | 4190261 | Зажим (10) | 15 |
| 17 | 4190275 | Зажим (14) | 3 |
| 18 | 4190273 | Зажим (18) | 8 |
| 20 | 4190263 | Зажим (25) | 3 |
| 21 | 4192035 | Зажим (28) | 5 |
| 22 | 4190264 | Зажим (35) | 6 |
| 28 | J271025 | Болт с шайбой | 36 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | J260812 | Болт с шайбой | 1 |
| 29A | J900812 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 30 | J460510 | Винт с шайбой | 1 |
| 34 | J950010 | Гайка | 1 |
| 35 | A590910 | Пружинная шайба | 1 |
| 38 | 4456591 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
