Провод жгут проводов (правый) — HITACHI SCX400T-C3

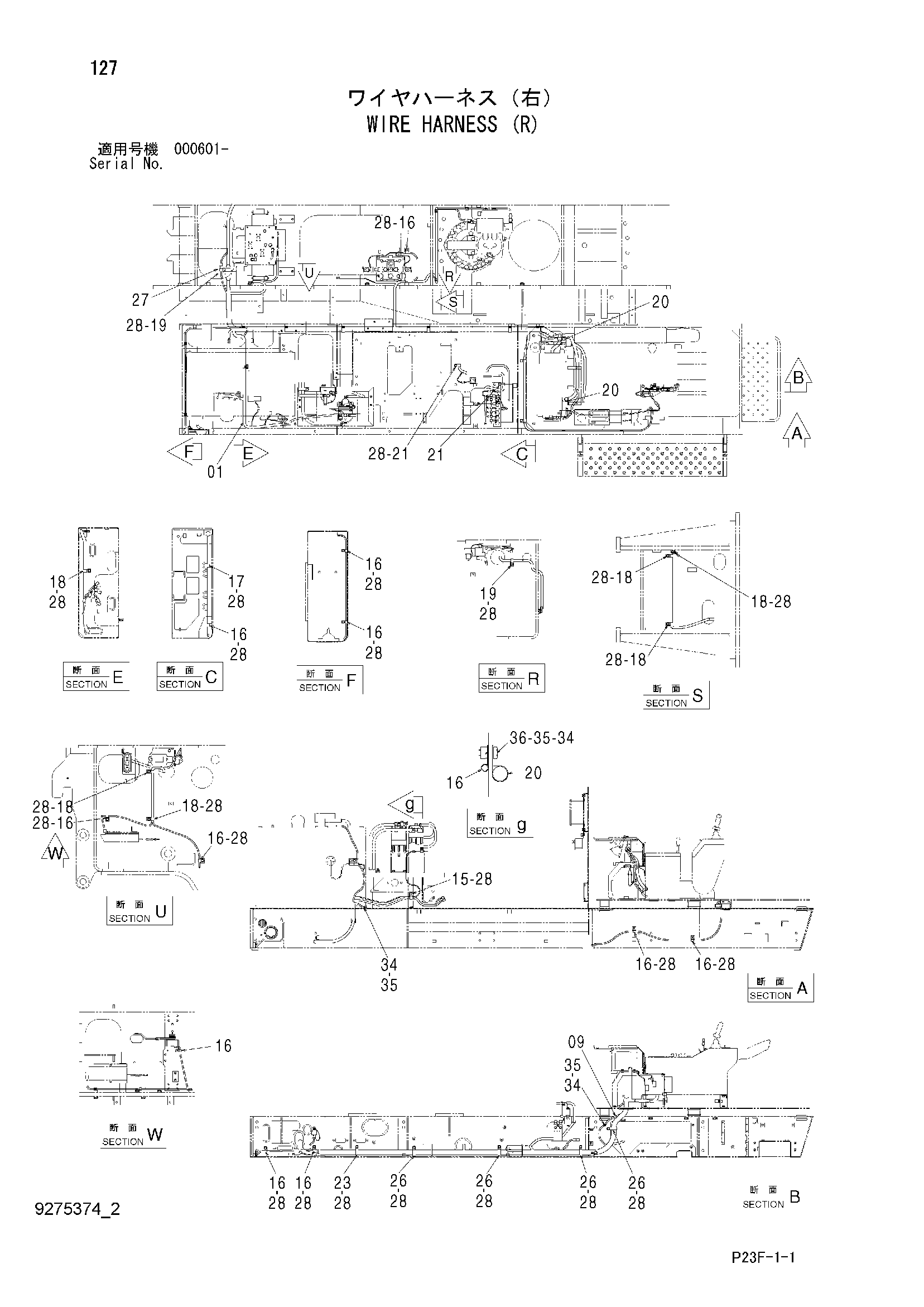

Заводская схема «Провод жгут проводов (правый)» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0005789 | Жгут проводов | 1 |
| 09 | 4343374 | Жгут проводов | 1 |
| 15 | 4192018 | Зажим (10X2) | 1 |
| 16 | 4190261 | Зажим (10) | 12 |
| 17 | 4190275 | Зажим (14) | 1 |
| 18 | 4190273 | Зажим (18) | 6 |
| 19 | 4190274 | Зажим (20) | 2 |
| 20 | 4190263 | Зажим (25) | 3 |
| 21 | 4192035 | Зажим (28) | 2 |
| 23 | 4190291 | Зажим (40) | 1 |
| 26 | 4193848 | Зажим (45) | 4 |
| 27 | 4257159 | Кронштейн | 1 |
| 28 | J271025 | Болт с шайбой | 26 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 34 | J950010 | Гайка | 3 |
| 35 | A590910 | Пружинная шайба | 3 |
| 36 | J901025 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
