Пилотные гидролинии (1) — HITACHI SCX400T-C3

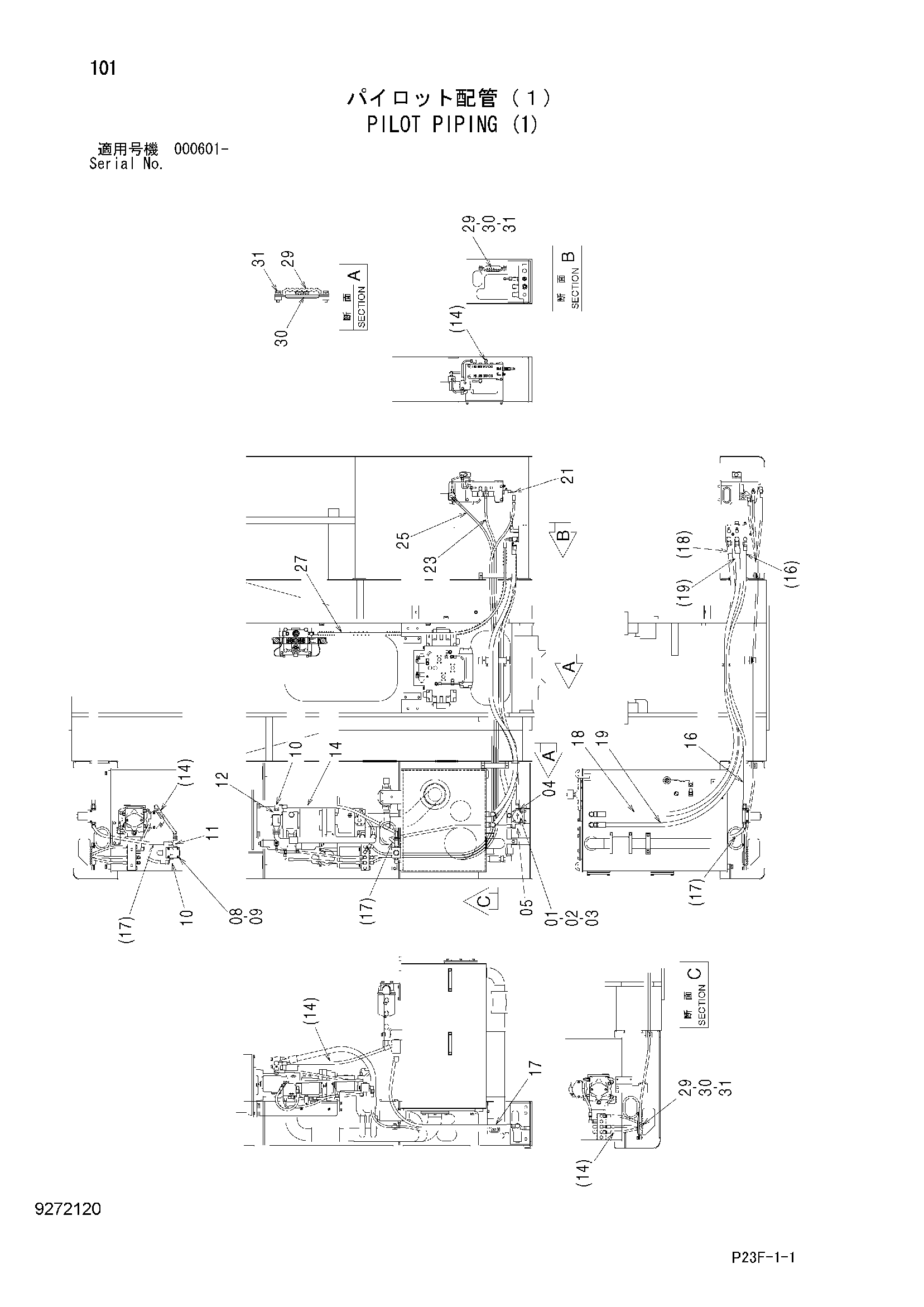

Заводская схема «Пилотные гидролинии (1)» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4141319 | Фильтр линия | 1 |
| 01A | 4141381 | Болт | 2 |
| 01B | 4157882 | Фильтрующий элемент | 1 |
| 01C | A590906 | Пружинная шайба | 2 |
| 01D | M500605 | Гайка | 2 |
| 02 | M581008 | Гайка | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 04 | A852144 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852344 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4659687 | Предохранительный клапан | 1 |
| 09 | J780870 | Болт с внутренним шестигранником | 4 |
| 10 | A852344 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852444 | Тройник | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4456744 | Переходник | 1 |
| 14 | 4313426 | Шланг | 1 |
| 16 | 4305132 | Шланг | 1 |
| 17 | 4229831 | Шланг | 1 |
| 18 | 4664137 | Шланг | 1 |
| 19 | 4664145 | Шланг | 1 |
| 21 | 4467873 | Шланг | 1 |
| 23 | 4656831 | Шланг | 1 |
| 25 | 4442261 | Шланг | 1 |
| 27 | 4642134 | Шланг | 1 |
| 29 | 9727639 | Хомут шланга | 4 |
| 30 | 9727637 | Пластина | 4 |
| 31 | J271035 | Болт с шайбой | 8 |
| 31A | J901035 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
