Стрела екстенд/ретракт трубопроводы — HITACHI SCX400T-C3

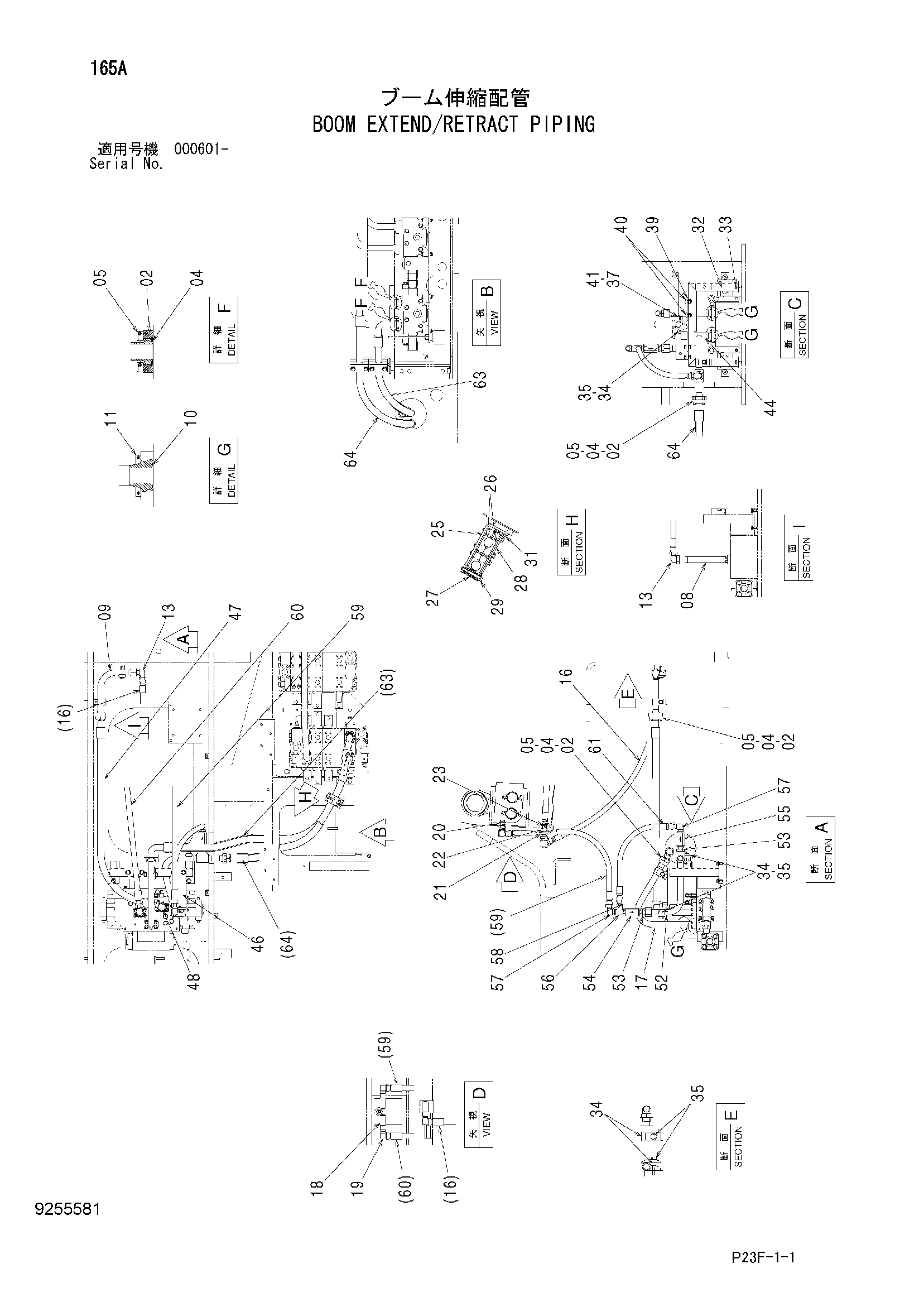

Заводская схема «Стрела екстенд/ретракт трубопроводы» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 962453 | Разъёмный фланец | 10 |
| 04 | 966993 | Уплотнительное кольцо | 5 |
| 05 | M341030 | Болт с внутренним шестигранником | 20 |
| 08 | 9765138 | Трубка | 1 |
| 09 | 8102439 | Трубка | 1 |
| 10 | A811035 | Уплотнительное кольцо | 3 |
| 11 | M341036 | Болт с внутренним шестигранником | 12 |
| 13 | 4169596 | Угловой штуцер | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4267966 | Шланг | 1 |
| 17 | 8102444 | Трубка | 1 |
| 18 | 4636267 | Соединение свивел | 3 |
| 19 | 94-1404 | Угловой штуцер | 3 |
| 20 | 4042040 | Адаптер | 2 |
| 20A | U12547U | Уплотнительное кольцо | 1 |
| 21 | 4637496 | Адаптер | 1 |
| 22 | 4257876 | Гайка | 1 |
| 23 | 4187308 | Уплотнительное кольцо | 1 |
| 25 | 4643335 | Кронштейн | 1 |
| 26 | 4349621 | Хомут шланга | 4 |
| 27 | 4349648 | Проставка | 4 |
| 28 | 4341803 | Пластина | 2 |
| 29 | J271290 | Болт с шайбой | 4 |
| 29A | J901290 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 31 | J921225 | Болт | 2 |
| 32 | 8102455 | Кронштейн | 1 |
| 33 | J271225 | Болт с шайбой | 4 |
| 33A | J901225 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | 4190127 | Хомут трубки | 5 |
| 35 | J271265 | Болт с шайбой | 4 |
| 35A | J901265 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | J271280 | Болт с шайбой | 1 |
| 36A | J901280 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | A590112 | Плоская шайба | 1 |
| 39 | 4643359 | Кронштейн | 1 |
| 40 | J271230 | Болт с шайбой | 4 |
| 40A | J901230 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 41 | J950012 | Гайка | 2 |
| 42 | 4254302 | Пробка | 3 |
| 44 | 9765417 | Трубка | 1 |
| 46 | 4646763 | Кронштейн | 1 |
| 47 | 4425072 | Шланг | 1 |
| 48 | 4102104 | Угловой штуцер | 1 |
| 48A | 4506429 | Уплотнительное кольцо | 1 |
| 52 | 8104718 | Трубка | 1 |
| 53 | 4291797 | Адаптер | 2 |
| 53A | 4506424 | Уплотнительное кольцо | 1 |
| 53B | 4506429 | Уплотнительное кольцо | 1 |
| 54 | 4652988 | Обратный клапан | 1 |
| 55 | 4652998 | Обратный клапан | 1 |
| 56 | 4448192 | Тройник | 1 |
| 56A | 4506424 | Уплотнительное кольцо | 1 |
| 57 | 4065118 | Угловой штуцер | 2 |
| 57A | 4506424 | Уплотнительное кольцо | 1 |
| 58 | 4042033 | Адаптер | 1 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 59 | 4652986 | Шланг | 1 |
| 60 | 4653063 | Шланг | 1 |
| 61 | 4247533 | Шланг | 1 |
| 63 | 4669911 | Шланг | 1 |
| 64 | 4669912 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
