Кондиционер — HITACHI SCX400T-C3

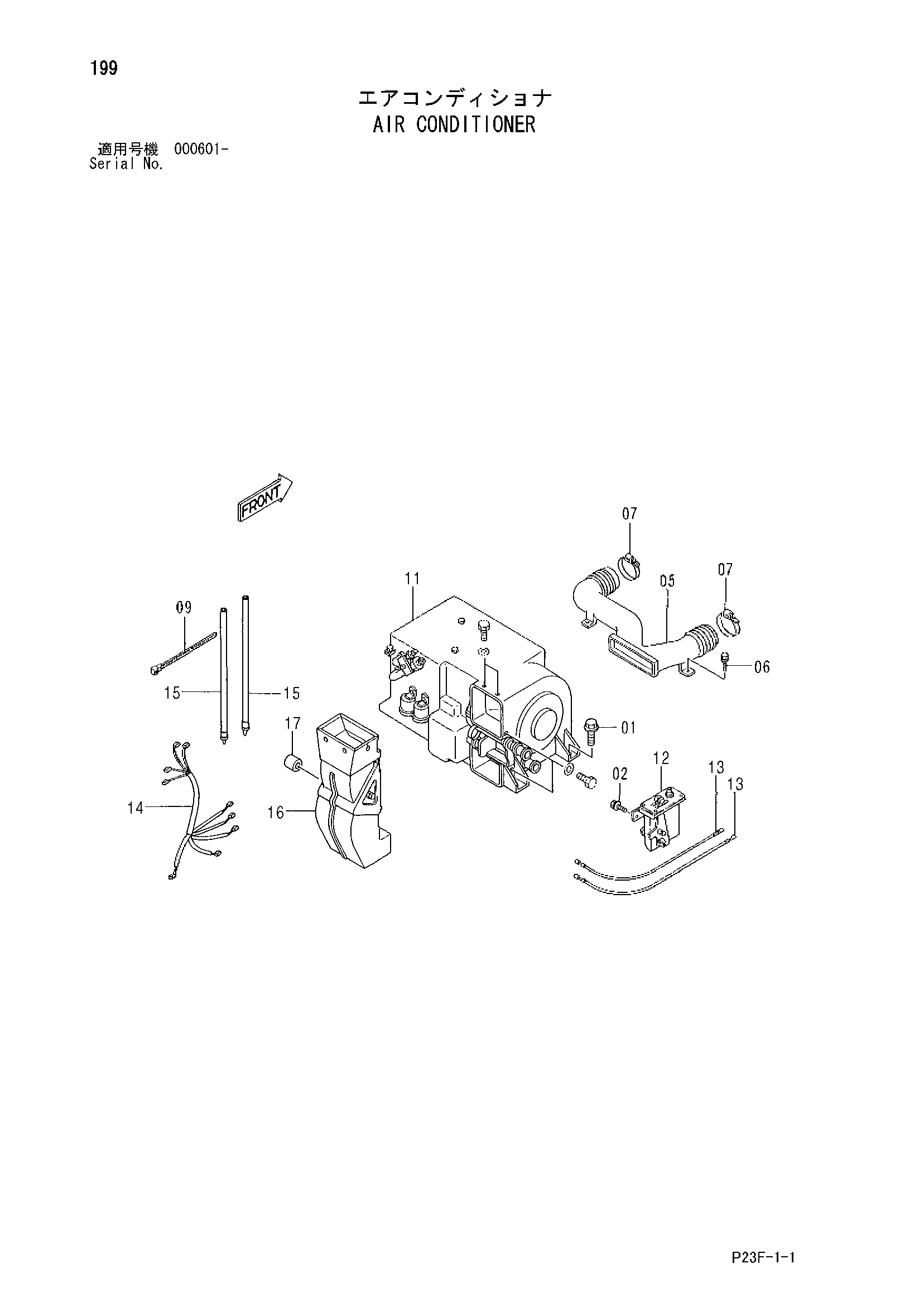

Заводская схема «Кондиционер» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J260820 | Болт с шайбой | 2 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 05 | 4264644 | Воздуховод отопитель | 1 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4504491 | Хомут шланга | 2 |
| 09 | 4055312 | Ленточный зажим | 4 |
| 11 | 4333458 | Аиркон блок | 1 |
| 12 | 4281181 | Контроллер | 1 |
| 13 | 4251898 | Трос управления | 2 |
| 14 | 4281186 | Провод электрический | 1 |
| 15 | 4341980 | Шланг | 2 |
| 16 | 4281179 | Воздуховод воздушный | 1 |
| 17 | 4293151 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
