M/L детали — HITACHI SCX400T-C3

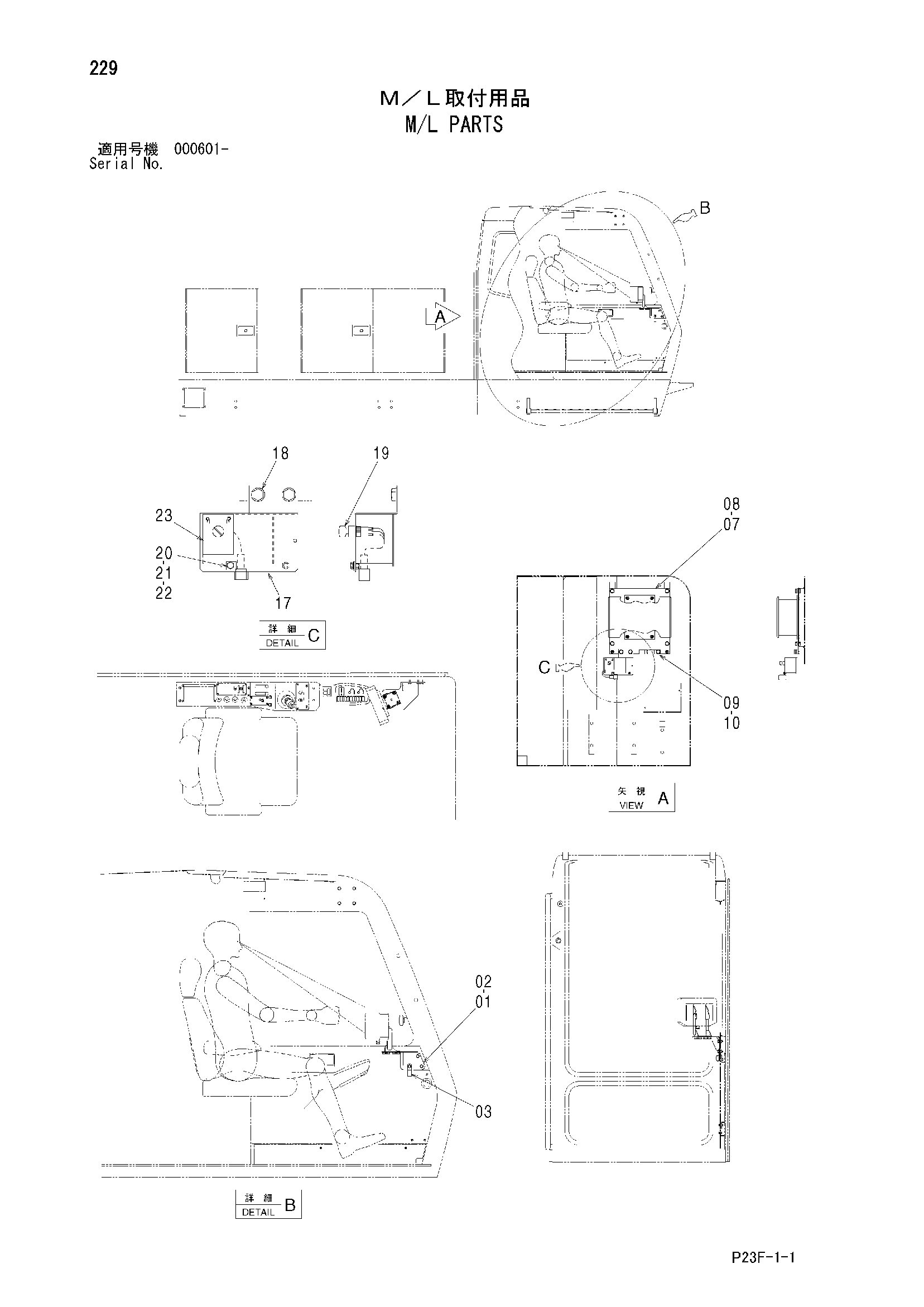

Заводская схема «M/L детали» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8102998 | Кронштейн | 1 |
| 02 | J260820 | Болт с шайбой | 3 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 4190292 | Зажим | 1 |
| 07 | 8103007 | Кронштейн | 1 |
| 08 | J271020 | Болт с шайбой | 4 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4190292 | Зажим | 2 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 17 | 8103456 | Кронштейн | 1 |
| 18 | J271020 | Болт с шайбой | 2 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4647797 | Выключатель | 1 |
| 20 | 4252767 | Кронштейн | 1 |
| 21 | J900610 | Болт | 1 |
| 22 | A590906 | Пружинная шайба | 1 |
| 23 | 4647800 | Информационная табличка | 1 |
| 25 | 4650549 | Жгут проводов | 1 |
| 26 | 4650554 | Жгут проводов | 2 |
| 27 | 4650555 | Жгут проводов | 1 |
| 30 | 4190276 | Зажим | 20 |
| 31 | J901020 | Болт | 20 |
| 32 | A590910 | Пружинная шайба | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
