Гидрораспределитель трубопроводы (1) — HITACHI SCX400T-C3

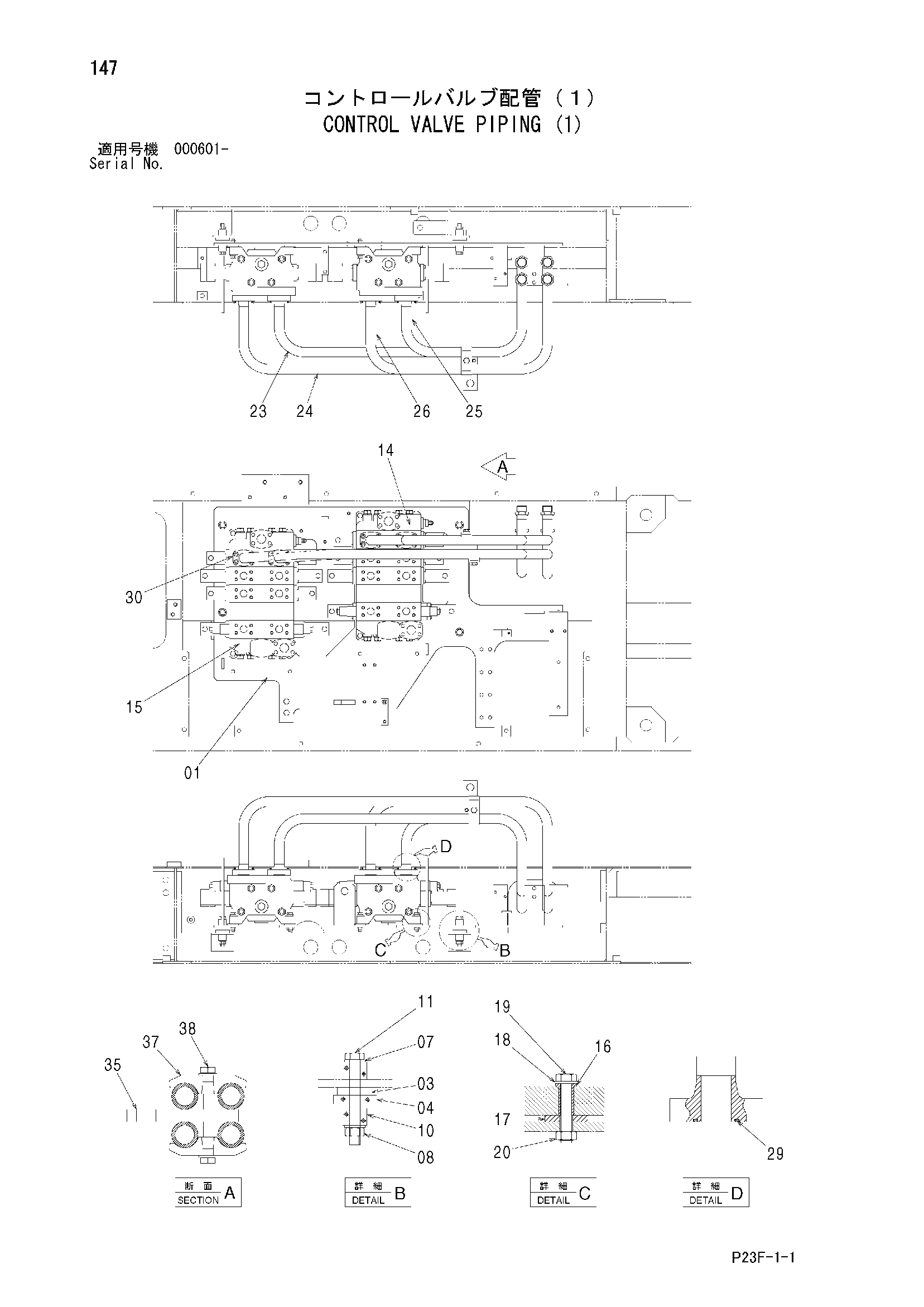

Заводская схема «Гидрораспределитель трубопроводы (1)» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6023636 | Пластина | 1 |
| 03 | 4314053 | Проставка | 4 |
| 04 | 4636521 | Резиновая прокладка | 2 |
| 07 | A590112 | Плоская шайба | 8 |
| 08 | M660012 | U-образная гайка | 4 |
| 10 | 4346042 | Втулка | 8 |
| 11 | J901290 | Болт | 4 |
| 14 | 4637946 | Гидрораспределитель | 1 |
| 15 | 4637945 | Гидрораспределитель | 1 |
| 16 | 4172242 | Резиновая втулка | 6 |
| 17 | 4172243 | Резиновая прокладка | 6 |
| 18 | A590110 | Плоская шайба | 6 |
| 19 | J901055 | Болт | 6 |
| 20 | M660010 | U-образная гайка | 6 |
| 23 | 8102509 | Трубка | 1 |
| 24 | 8102510 | Трубка | 1 |
| 25 | 8102511 | Трубка | 1 |
| 26 | 8102518 | Трубка | 1 |
| 29 | A811035 | Уплотнительное кольцо | 4 |
| 30 | M341036 | Болт с внутренним шестигранником | 16 |
| 35 | 4371223 | Пластина | 1 |
| 37 | 4189860 | Хомут трубки | 2 |
| 38 | J271265 | Болт с шайбой | 2 |
| 38A | J901265 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
