Пилотные гидролинии (9) — HITACHI SCX400T-C3

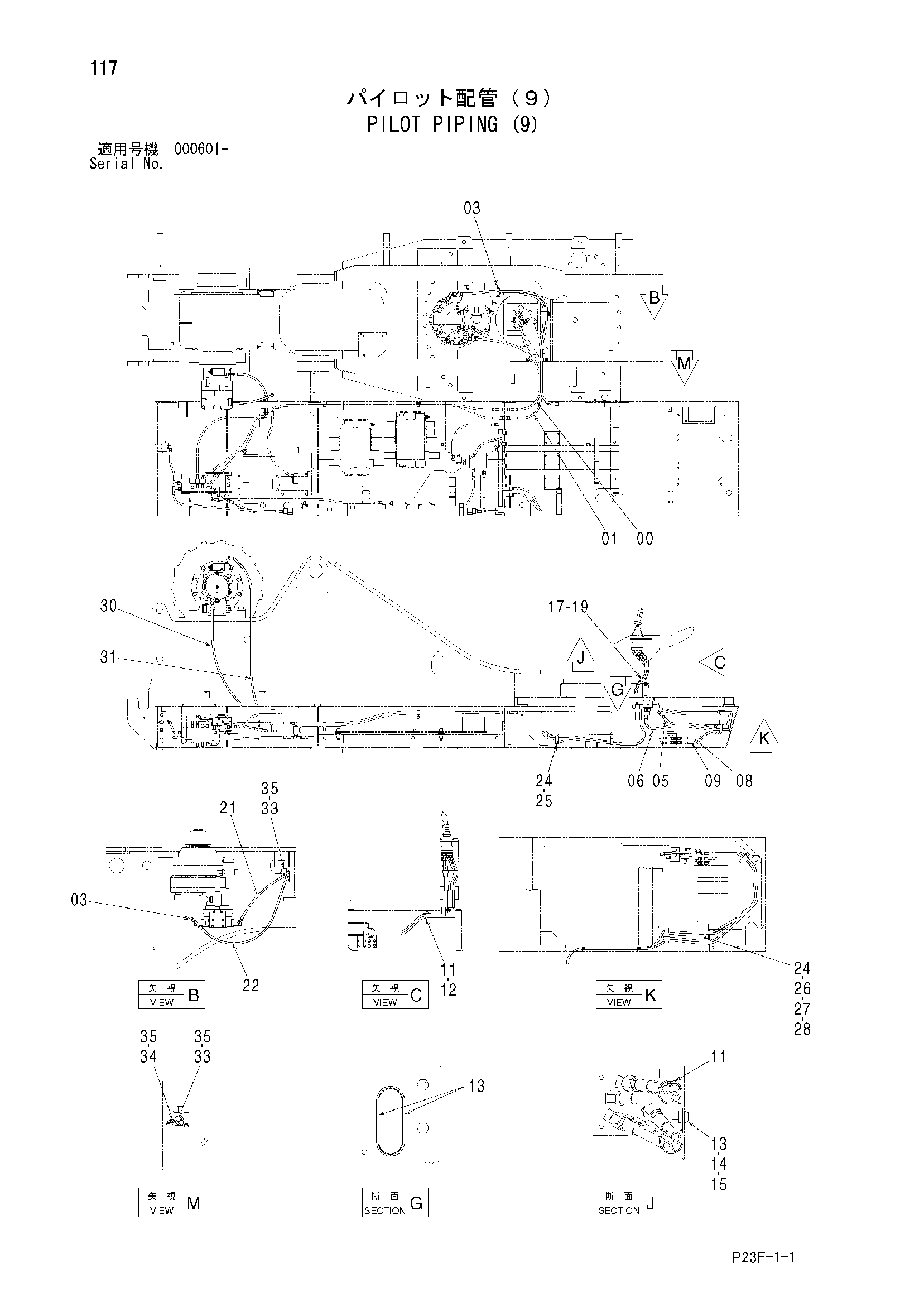

Заводская схема «Пилотные гидролинии (9)» для HITACHI SCX400T-C3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4644182 | Шланг | 1 |
| 01 | 4644192 | Шланг | 1 |
| 03 | 4254563 | Датчик давления | 2 |
| 03A | 4113154 | Уплотнительное кольцо | 1 |
| 05 | 4649317 | Шланг | 1 |
| 06 | 4644210 | Шланг | 1 |
| 08 | 4644207 | Шланг | 1 |
| 09 | 4644208 | Шланг | 1 |
| 11 | 4190264 | Зажим | 3 |
| 12 | J271020 | Болт с шайбой | 1 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4330985 | Болт | 1 |
| 14 | A590910 | Пружинная шайба | 1 |
| 15 | J950010 | Гайка | 1 |
| 17 | 4171749 | Защитный кожух | 2 |
| 19 | 4044420 | Защитный кожух | 6 |
| 21 | 4644197 | Шланг | 1 |
| 22 | 4644198 | Шланг | 1 |
| 24 | 4190292 | Зажим | 4 |
| 25 | J271020 | Болт с шайбой | 2 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | J901030 | Болт | 1 |
| 27 | A590910 | Пружинная шайба | 1 |
| 28 | J950010 | Гайка | 1 |
| 30 | 4644203 | Шланг | 1 |
| 31 | 4644205 | Шланг | 1 |
| 33 | 4193816 | Зажим | 2 |
| 34 | 4190282 | Зажим | 1 |
| 35 | J271020 | Болт с шайбой | 3 |
| 35A | J901020 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T-C3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
