Левый стойка — HITACHI SCX400T

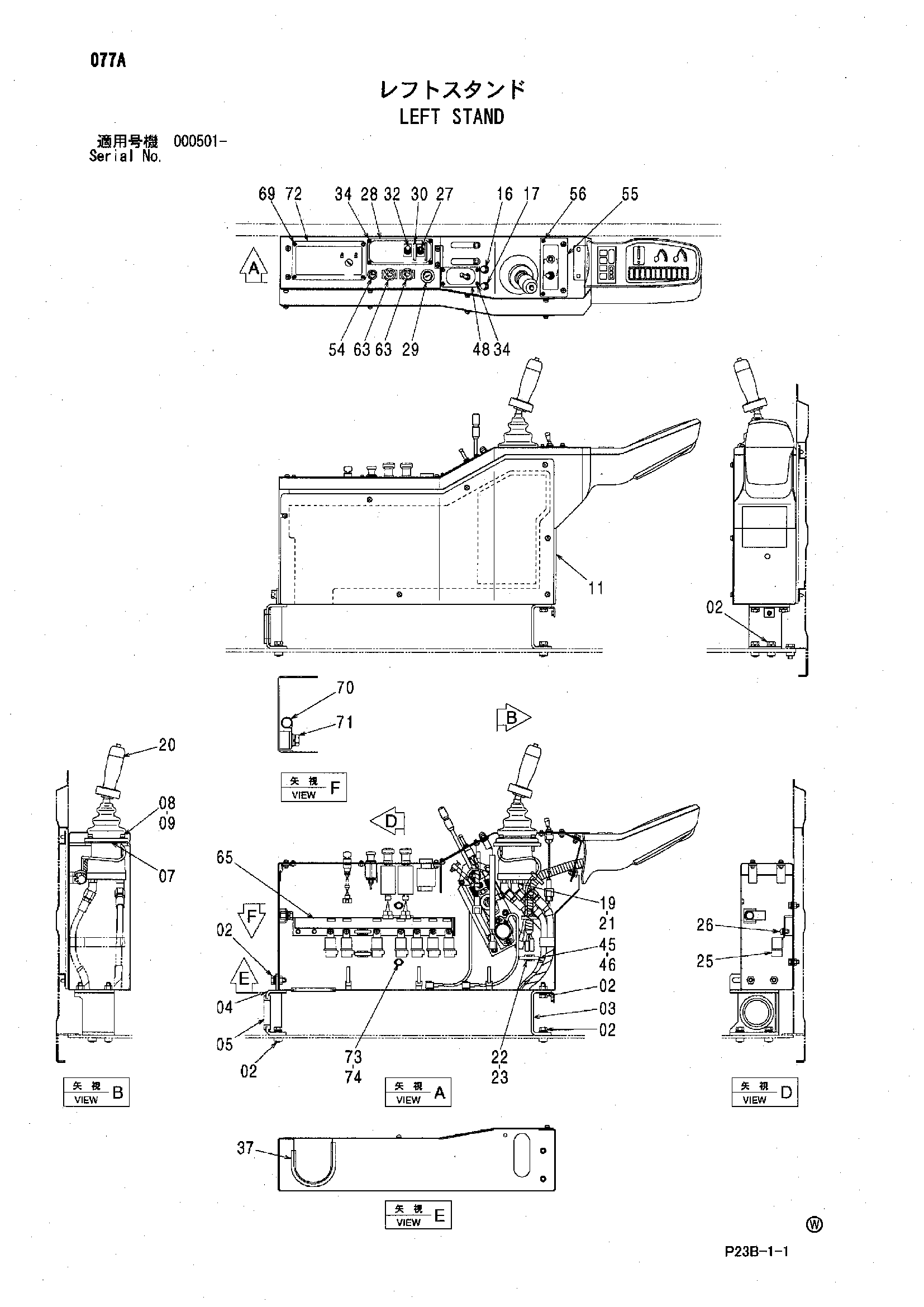

Заводская схема «Левый стойка» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J271030 | Болт с шайбой | 8 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 9742359 | Кронштейн | 1 |
| 04 | 9742360 | Кронштейн | 1 |
| 05 | 4087462 | Резиновая втулка | 1 |
| 07 | 4177186 | Пластина резиновый | 1 |
| 08 | M340636 | Болт с внутренним шестигранником | 4 |
| 09 | A590906 | Пружинная шайба | 4 |
| 11 | 7037594 | Стойка | 1 |
| 16 | 4388669 | Фонарь | 1 |
| 16A | 4324002 | Фонарь | 1 |
| 17 | 4360757 | Фонарь пилотный | 1 |
| 17A | 4331446 | Фонарь | 1 |
| 19 | 4200472 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 9235082 | Рычаг управления | 1 |
| 21 | 4190244 | Угловой штуцер | 5 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4196829 | Направляющая лента | 8 |
| 23 | M430610 | Винт | 8 |
| 25 | 4251588 | Реле | 7 |
| 26 | J460616 | Винт с шайбой | 7 |
| 27 | 4456727 | Выключатель | 1 |
| 28 | 2052905 | Крышка | 1 |
| 30 | 4370932 | Рукоятка | 2 |
| 32 | 4643498 | Выключатель | 1 |
| 34 | J680412 | Винт с шайбой | 8 |
| 37 | 4382039 | Резиновая прокладка | 1 |
| 45 | 4055311 | Ленточный зажим | 5 |
| 46 | 4055312 | Ленточный зажим | 2 |
| 48 | 8102028 | Панель управление | 1 |
| 48A | 3106271 | Панель | 1 |
| 48B | 4310217 | Выключатель | 1 |
| 54 | 4357862 | Лигхтер | 1 |
| 55 | 8101365 | Панель управление | 1 |
| 55A | 3105772 | Панель | 1 |
| 55B | 4372201 | Выключатель | 1 |
| 55C | 4236262 | Резиновая втулка | 1 |
| 56 | J680412 | Винт с шайбой | 2 |
| 63 | 4239945 | Выключатель | 2 |
| 65 | 3106490 | Информационная табличка | 1 |
| 69 | J680412 | Винт с шайбой | 4 |
| 70 | 4190253 | Зажим | 1 |
| 71 | J271025 | Болт с шайбой | 1 |
| 71A | J901025 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
| 72 | 8103452 | Панель управление | 1 |
| 72A | 3106873 | Панель | 1 |
| 72B | 4647782 | Выключатель | 1 |
| 73 | J260820 | Болт с шайбой | 2 |
| 73A | J900820 | Болт | 1 |
| 73B | A590108 | Плоская шайба | 1 |
| 74 | A590108 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
