Пилотные гидролинии (4) — HITACHI SCX400T

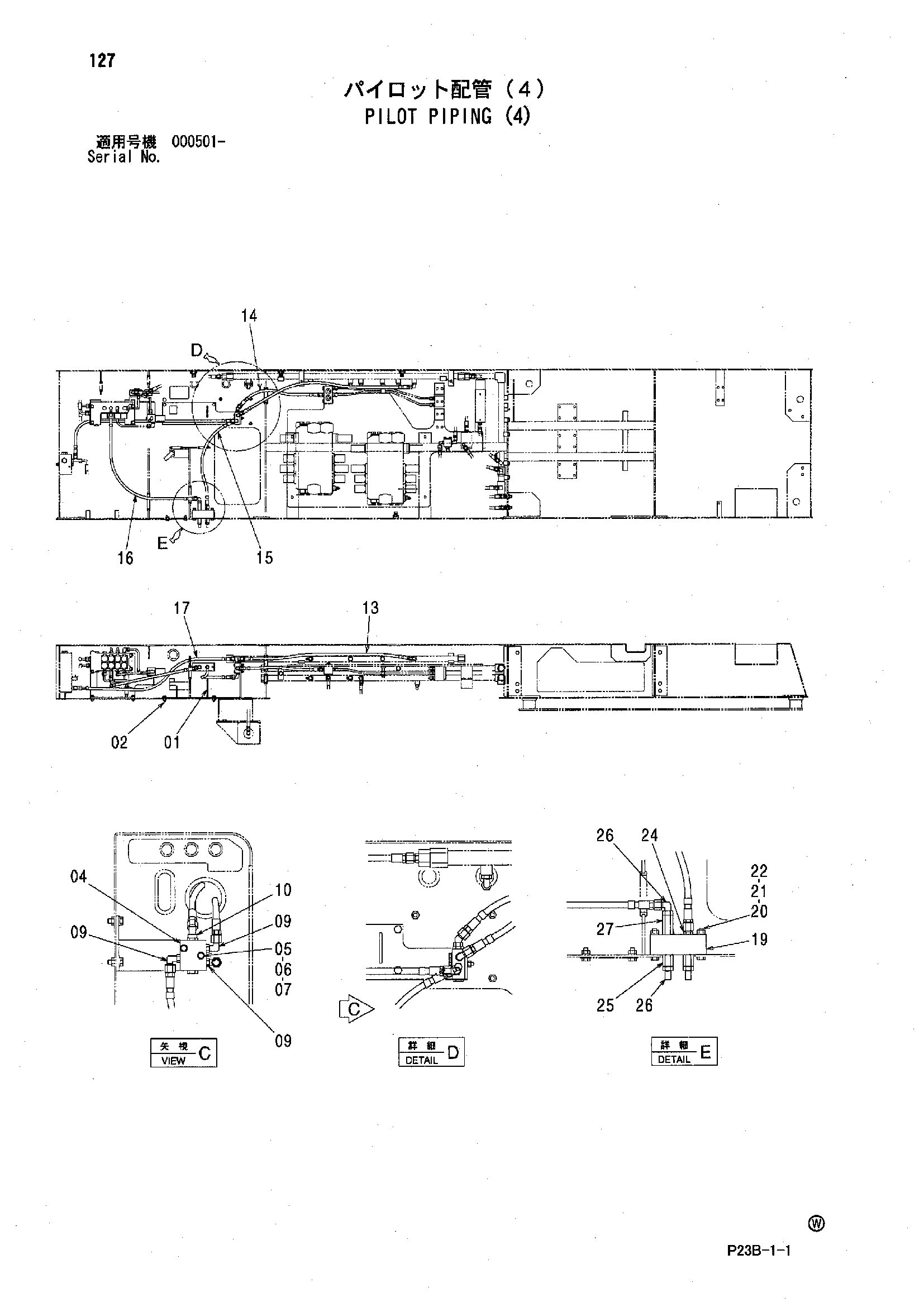

Заводская схема «Пилотные гидролинии (4)» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8102279 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 4 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4368190 | Пилотный клапан | 1 |
| 05 | J260855 | Болт с шайбой | 2 |
| 05A | J900855 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | A590908 | Пружинная шайба | 2 |
| 07 | J950008 | Гайка | 2 |
| 09 | A852323 | Угловой штуцер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852223 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4644346 | Шланг | 1 |
| 14 | 4644352 | Шланг | 1 |
| 15 | 4644353 | Шланг | 1 |
| 16 | 4644354 | Шланг | 1 |
| 17 | 4644359 | Шланг | 1 |
| 19 | 3106530 | Коллектор | 1 |
| 20 | J901070 | Болт | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | J950010 | Гайка | 2 |
| 24 | A852133 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4214603 | Адаптер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852333 | Угловой штуцер | 3 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4261357 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
