Гидрораспределитель трубопроводы (4) — HITACHI SCX400T

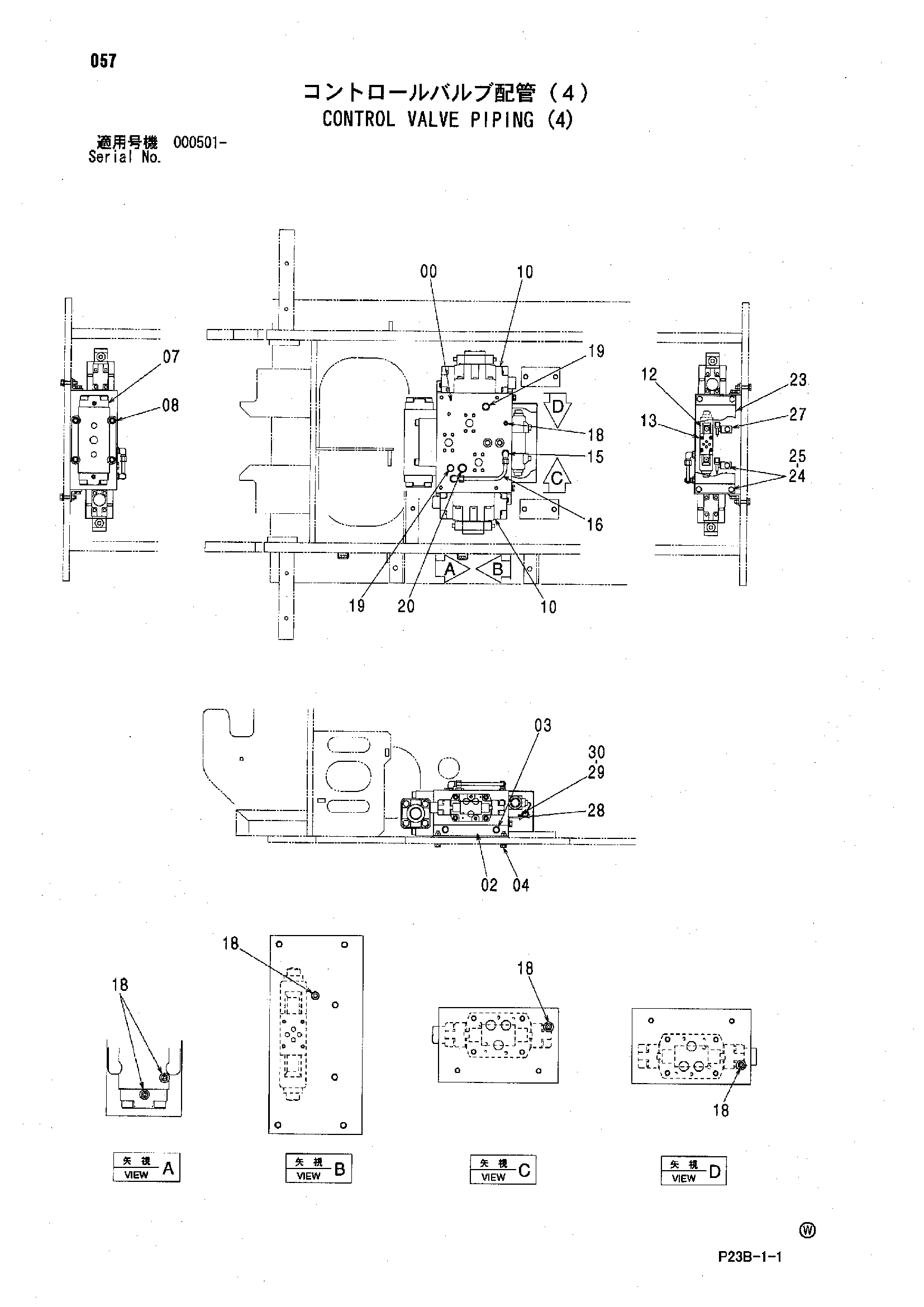

Заводская схема «Гидрораспределитель трубопроводы (4)» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1033121 | Коллектор | 1 |
| 02 | 9764974 | Кронштейн | 2 |
| 03 | J271025 | Болт с шайбой | 4 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J271045 | Болт с шайбой | 4 |
| 04A | J901045 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 07 | 4638979 | Клапан дивидер | 1 |
| 08 | M341480 | Болт с внутренним шестигранником | 4 |
| 10 | 4638957 | Гидрораспределитель | 2 |
| 12 | 4602676 | Электромагнитный клапан | 1 |
| 13 | J780550 | Болт с внутренним шестигранником | 4 |
| 15 | 4317622 | Штуцер трубки | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4643485 | Трубка | 1 |
| 18 | 94-2011 | Пробка | 6 |
| 19 | A885002 | Пробка | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A885003 | Пробка | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 3104534 | Крышка | 1 |
| 24 | J901020 | Болт | 6 |
| 25 | A590910 | Пружинная шайба | 6 |
| 27 | 4643508 | Кронштейн | 2 |
| 28 | 4252767 | Кронштейн | 2 |
| 29 | J900612 | Болт | 2 |
| 30 | A590906 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
