Основной рама — HITACHI SCX400T

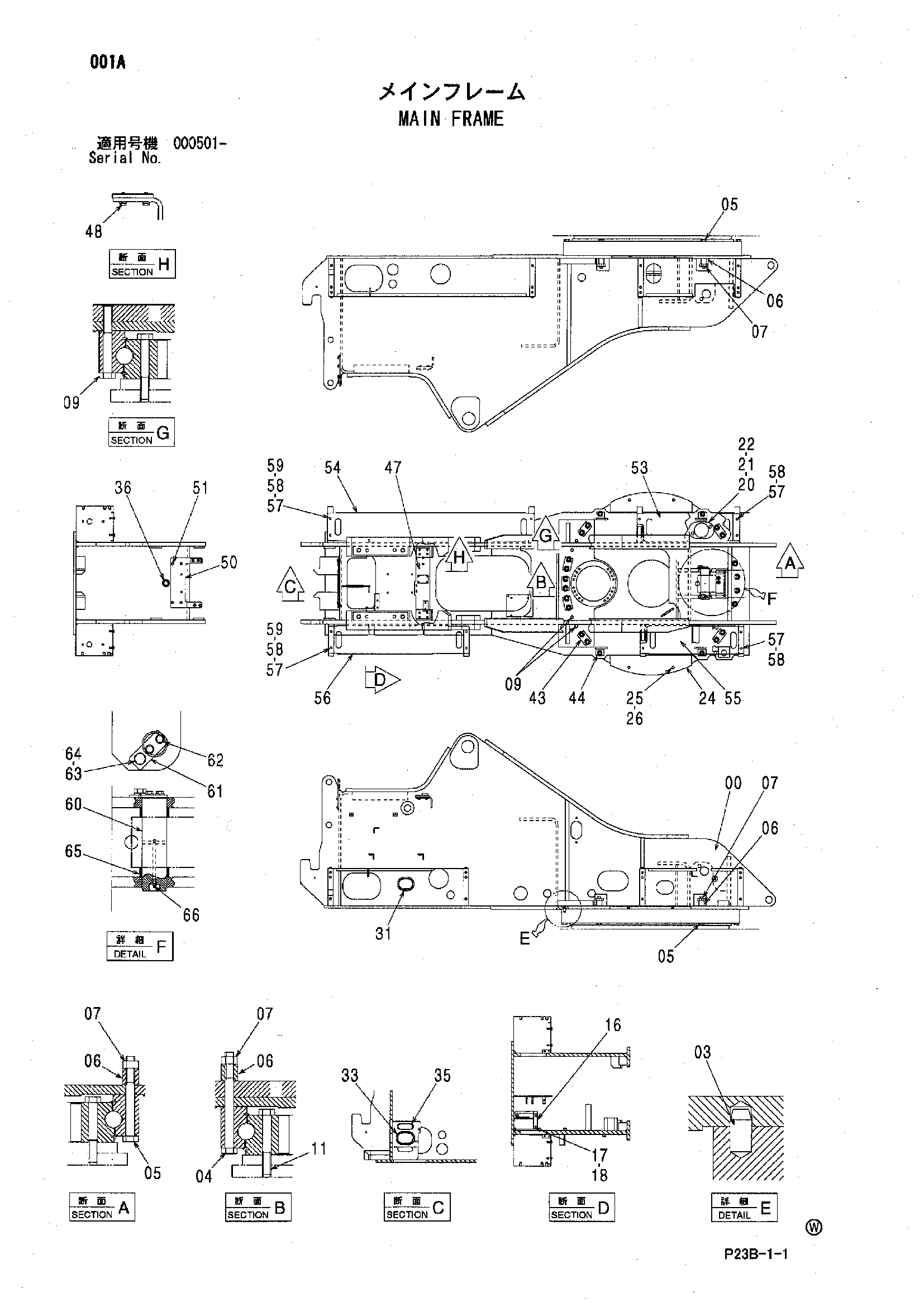

Заводская схема «Основной рама» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010107 | Рама основной | 1 |
| 03 | 4350954 | Установочный штифт | 2 |
| 04 | J922724 | Болт | 10 |
| 05 | J922719 | Болт | 12 |
| 06 | 4156386 | Проставка | 22 |
| 07 | J951027 | Гайка | 22 |
| 09 | J922715 | Болт | 4 |
| 11 | J922713 | Болт | 32 |
| 16 | 4643650 | Крышка | 1 |
| 17 | J901020 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 20 | 4341552 | Крышка | 1 |
| 21 | J901625 | Болт | 2 |
| 22 | A590916 | Пружинная шайба | 2 |
| 24 | 4355119 | Крышка | 2 |
| 25 | J901220 | Болт | 4 |
| 26 | A590912 | Пружинная шайба | 4 |
| 31 | 4259417 | Резиновая втулка | 1 |
| 33 | 4201751 | Резиновая втулка | 1 |
| 35 | 4213560 | Резиновая втулка | 1 |
| 36 | 4221018 | Резиновая втулка | 1 |
| 43 | 4350038 | Ограничитель | 7 |
| 44 | 4350941 | Ограничитель | 4 |
| 47 | 8102520 | Кронштейн | 1 |
| 48 | J271030 | Болт с шайбой | 8 |
| 48A | J901030 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 50 | 8102132 | Кронштейн | 1 |
| 51 | J271230 | Болт с шайбой | 4 |
| 51A | J901230 | Болт | 1 |
| 51B | J222012 | Шайба | 1 |
| 53 | 3106526 | Крышка | 1 |
| 54 | 3106523 | Крышка | 1 |
| 55 | 3106525 | Крышка | 1 |
| 56 | 3106524 | Крышка | 1 |
| 57 | J901025 | Болт | 14 |
| 58 | A590910 | Пружинная шайба | 14 |
| 59 | A590110 | Плоская шайба | 14 |
| 60 | 4643779 | Палец | 1 |
| 61 | 4643869 | Пластина | 1 |
| 62 | J271230 | Болт с шайбой | 2 |
| 62A | J901230 | Болт | 1 |
| 62B | J222012 | Шайба | 1 |
| 63 | J902050 | Болт | 1 |
| 64 | A590920 | Пружинная шайба | 1 |
| 65 | 4643873 | Проставка | 2 |
| 66 | J75481 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
