Задняя облицовка — HITACHI SCX400T

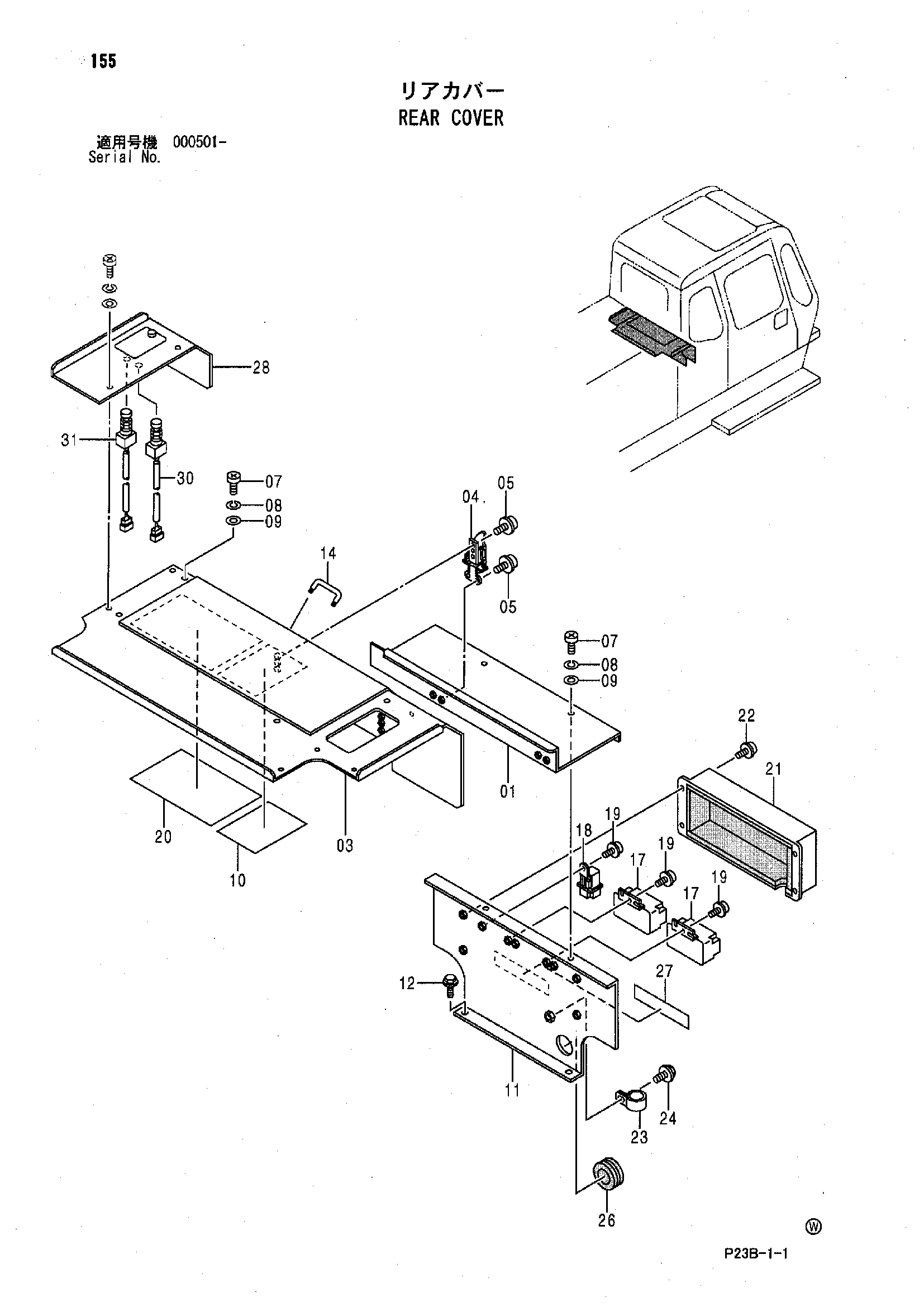

Заводская схема «Задняя облицовка» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8060044 | Крышка | 1 |
| 03 | 6014447 | Крышка | 1 |
| 04 | 4339649 | Защёлка | 2 |
| 05 | J460412 | Винт с шайбой | 10 |
| 07 | J850820 | Винт | 12 |
| 08 | J251008 | Пружинная шайба | 12 |
| 09 | J250008 | Плоская шайба | 12 |
| 10 | 3106604 | Информационная табличка | 1 |
| 11 | 8059099 | Пластина | 1 |
| 12 | J271030 | Болт с шайбой | 2 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4339647 | Рукоятка | 1 |
| 17 | 4239944 | Реле | 2 |
| 18 | 4251588 | Реле | 1 |
| 19 | J460616 | Винт с шайбой | 5 |
| 20 | 3106620 | Информационная табличка | 1 |
| 21 | 8061368 | Крышка | 1 |
| 22 | J680616 | Винт с шайбой | 4 |
| 23 | 4190273 | Зажим | 1 |
| 24 | J271025 | Болт с шайбой | 1 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4210485 | Резиновая втулка | 1 |
| 27 | 4359237 | Информационная табличка | 1 |
| 28 | 7033410 | Крышка | 1 |
| 30 | 4322334 | Выключатель | 1 |
| 31 | 4322325 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
