Обратные трубопроводы (2) — HITACHI SCX400T

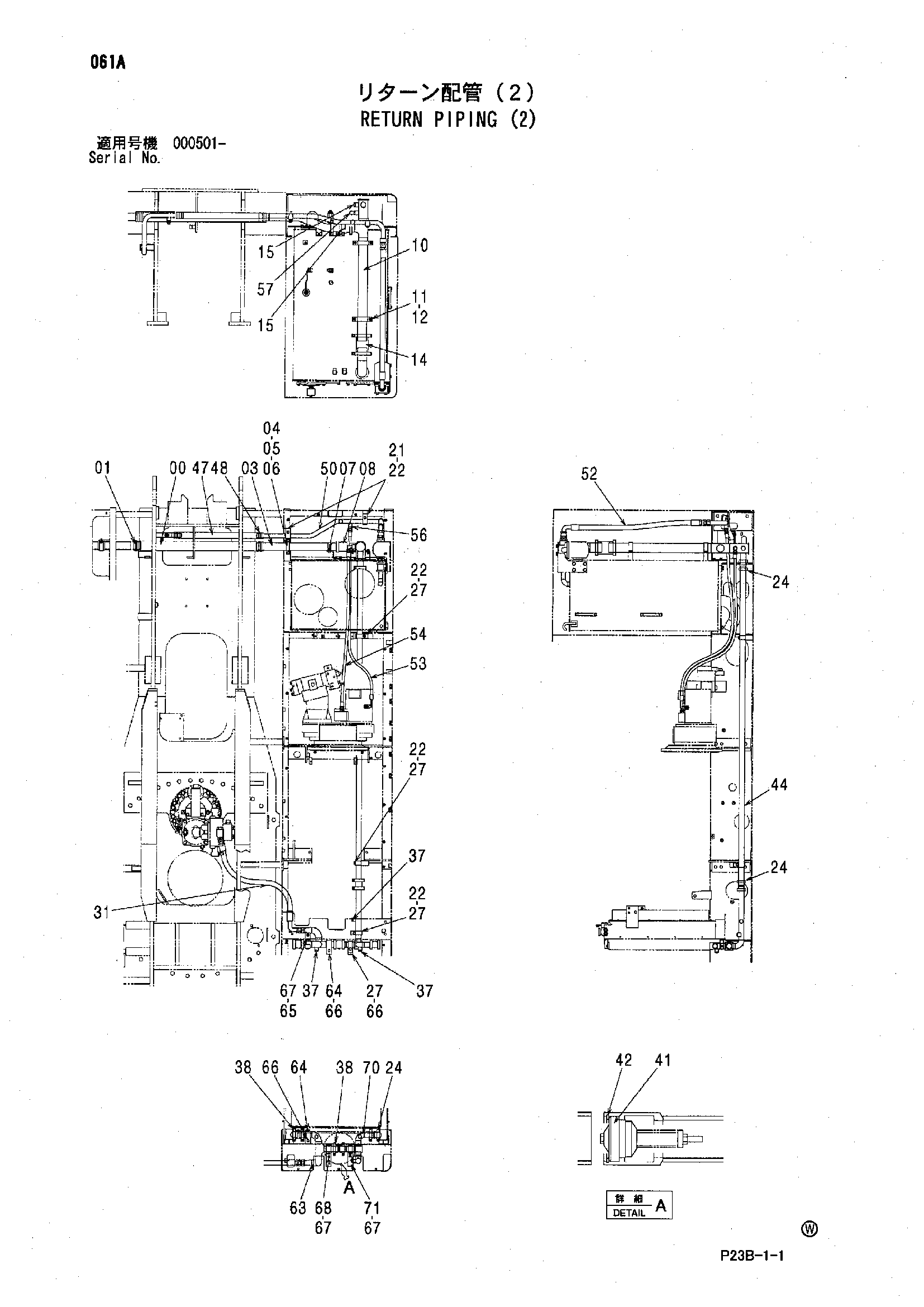

Заводская схема «Обратные трубопроводы (2)» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4642312 | Резиновый шланг | 1 |
| 01 | 4504491 | Хомут шланга | 4 |
| 03 | 9741087 | Трубка | 1 |
| 04 | 4053865 | Хомут трубки | 2 |
| 05 | J901020 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | J271030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4067833 | Муфта | 1 |
| 08A | 4196261 | Уплотнение кольцо | 2 |
| 10 | 8102224 | Трубка | 1 |
| 11 | 4000909 | Хомут трубки | 2 |
| 12 | J271025 | Болт с шайбой | 4 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4071215 | Муфта | 1 |
| 15 | 4174541 | Пробка | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4190127 | Хомут трубки | 2 |
| 22 | J271265 | Болт с шайбой | 5 |
| 22A | J901265 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | 4069801 | Муфта | 3 |
| 24A | 4196259 | Уплотнение кольцо | 2 |
| 27 | 4053698 | Хомут трубки | 4 |
| 31 | 4642482 | Шланг | 1 |
| 37 | 4092534 | Пробка | 3 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4067834 | Муфта | 2 |
| 38A | 4196260 | Уплотнение кольцо | 2 |
| 41 | 4319244 | Клапан | 1 |
| 42 | 991718 | Стопорное кольцо | 1 |
| 44 | 4642478 | Трубка | 1 |
| 47 | 4637498 | Резиновый шланг | 1 |
| 48 | 4011675 | Хомут шланга | 4 |
| 50 | 8057036 | Трубка | 1 |
| 52 | 4642636 | Шланг | 1 |
| 53 | 4313166 | Шланг | 1 |
| 54 | 4262930 | Шланг | 1 |
| 56 | 4210361 | Адаптер | 1 |
| 56A | 4506418 | Уплотнительное кольцо | 1 |
| 57 | 4154672 | Угловой штуцер | 1 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 63 | 8089015 | Трубка | 1 |
| 64 | 4053697 | Хомут трубки | 2 |
| 65 | 9759241 | Кронштейн | 1 |
| 66 | J271275 | Болт с шайбой | 3 |
| 66A | J901275 | Болт | 1 |
| 66B | J222012 | Шайба | 1 |
| 67 | J271235 | Болт с шайбой | 3 |
| 67A | J901235 | Болт | 1 |
| 67B | J222012 | Шайба | 1 |
| 68 | 9759240 | Кронштейн | 1 |
| 70 | 8089016 | Трубка | 1 |
| 71 | 9759239 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
