Электрооборудование — HITACHI SCX400T

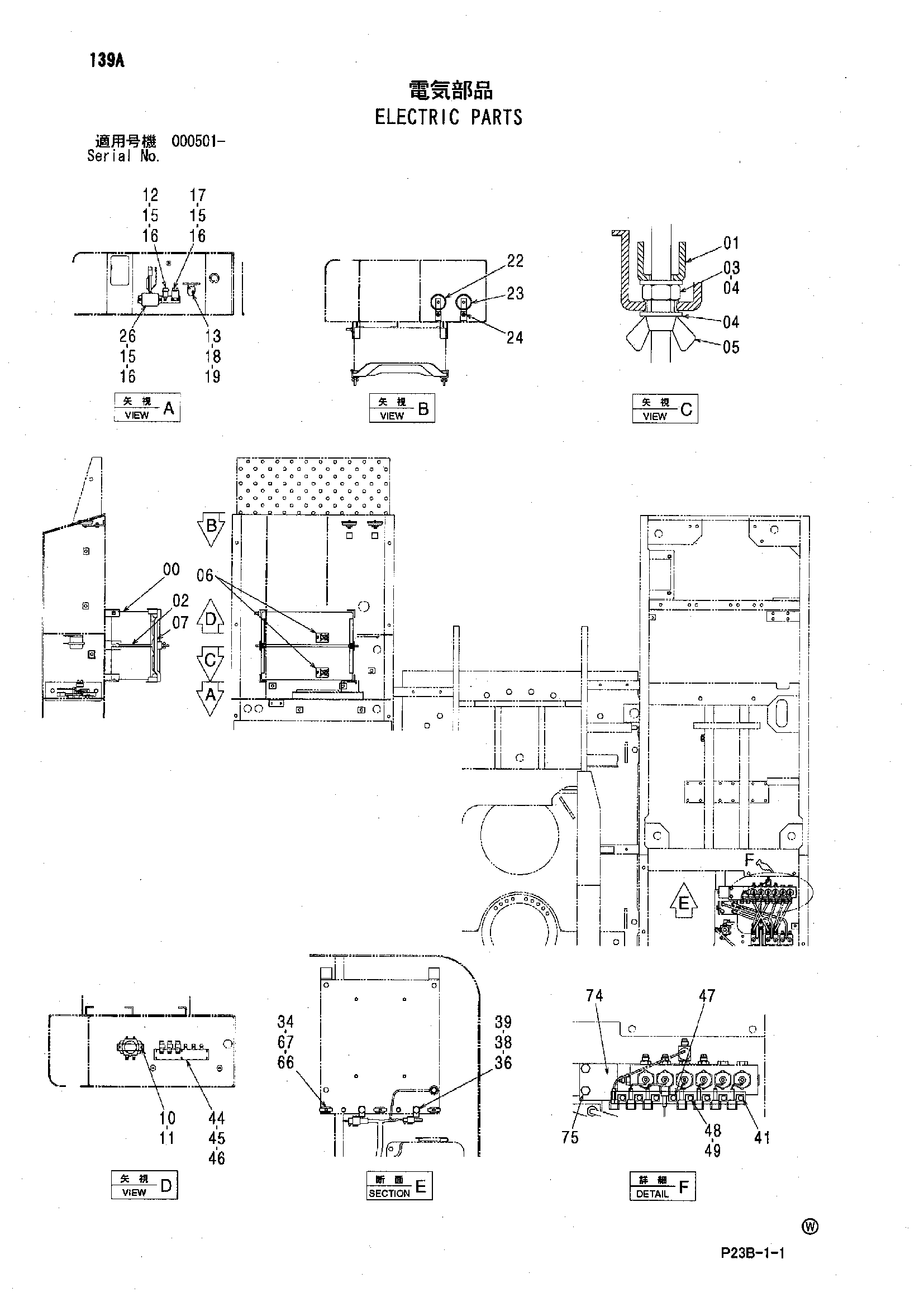

Заводская схема «Электрооборудование» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4237921 | Аккумулятор | 2 |
| 01 | 445214 | Держатель | 2 |
| 02 | 4257034 | Болт крюк | 2 |
| 03 | J950010 | Гайка | 2 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | M570010 | Гайка винг | 2 |
| 06 | 4359156 | Информационная табличка | 2 |
| 07 | 4351892 | Крышка аккумулятор | 1 |
| 10 | 4255762 | Реле аккумулятор | 1 |
| 11 | J260825 | Болт с шайбой | 2 |
| 11A | J900825 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | 4251588 | Реле | 1 |
| 13 | 4452158 | Реле | 1 |
| 15 | M430610 | Винт | 5 |
| 16 | A590906 | Пружинная шайба | 5 |
| 17 | 4452159 | Реле | 1 |
| 18 | J900816 | Болт | 2 |
| 19 | A590908 | Пружинная шайба | 2 |
| 22 | 4439229 | Звуковой сигнал | 1 |
| 23 | 4439228 | Звуковой сигнал | 1 |
| 24 | J260825 | Болт с шайбой | 2 |
| 24A | J900825 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 26 | 4479468 | Реле | 1 |
| 34 | 4055311 | Ленточный зажим | 16 |
| 36 | 4257159 | Кронштейн | 2 |
| 38 | J901016 | Болт | 2 |
| 39 | A590910 | Пружинная шайба | 2 |
| 41 | 4252767 | Кронштейн | 7 |
| 44 | 3069887 | Кронштейн | 1 |
| 45 | M430410 | Винт | 6 |
| 46 | A590904 | Пружинная шайба | 6 |
| 47 | 4336874 | Кронштейн | 1 |
| 48 | J900610 | Болт | 8 |
| 49 | A590906 | Пружинная шайба | 8 |
| 66 | 4196829 | Направляющая лента | 3 |
| 67 | M430613 | Винт | 3 |
| 74 | 8102728 | Кронштейн | 1 |
| 75 | J271025 | Болт с шайбой | 2 |
| 75A | J901025 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
