Задний лебёдка трубопроводы — HITACHI SCX400T

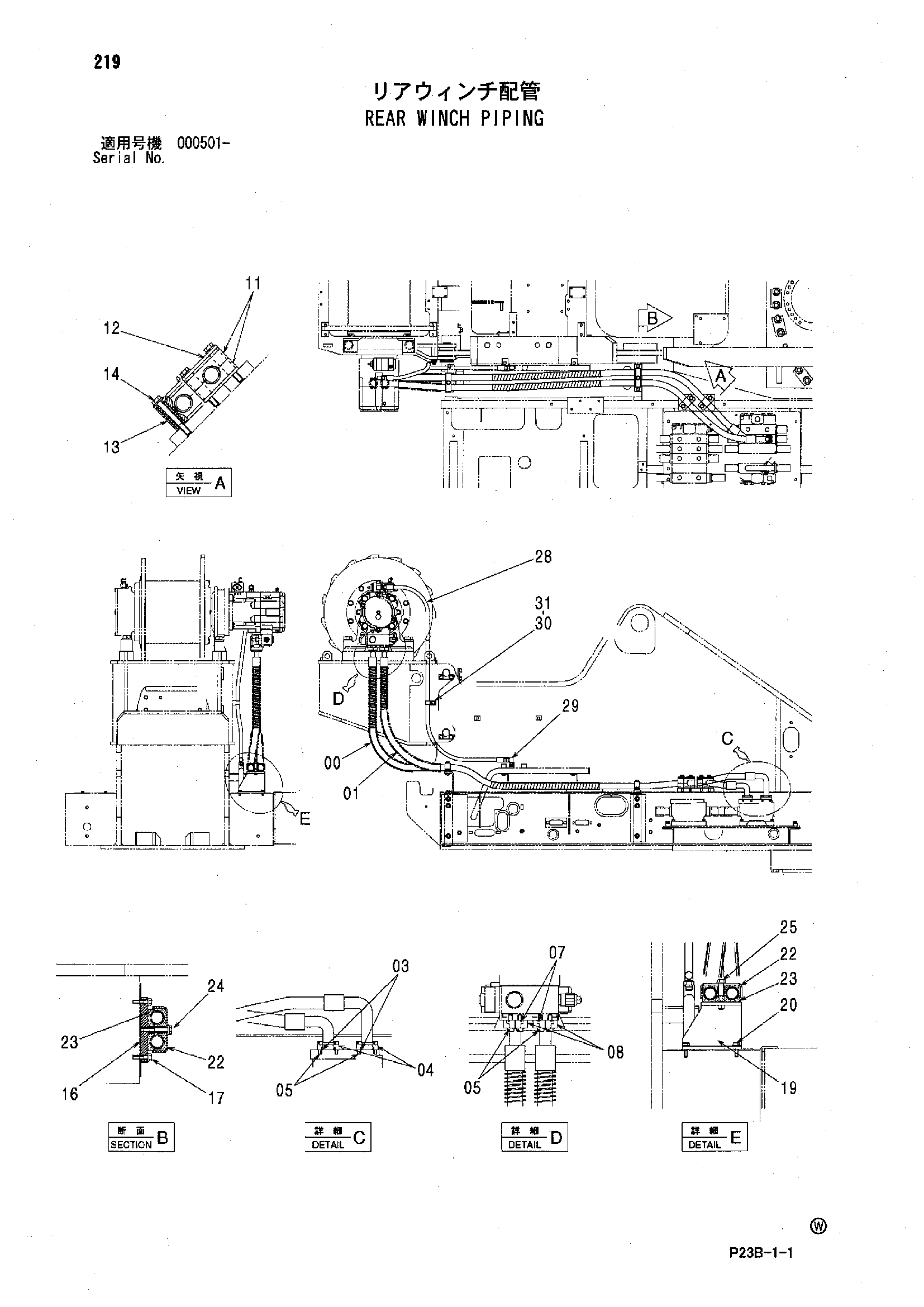

Заводская схема «Задний лебёдка трубопроводы» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9255618 | Шланг в сборе | 1 |
| 00A | 4643425 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 3 |
| 01 | 9255619 | Шланг в сборе | 1 |
| 01A | 4643426 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 3 |
| 03 | 966993 | Уплотнительное кольцо | 2 |
| 04 | 962453 | Разъёмный фланец | 4 |
| 05 | M341030 | Болт с внутренним шестигранником | 16 |
| 07 | 971489 | Уплотнительное кольцо | 2 |
| 08 | 4506459 | Разъёмный фланец | 4 |
| 11 | 4349621 | Хомут шланга | 4 |
| 12 | 4341803 | Пластина | 2 |
| 13 | 4349648 | Проставка | 4 |
| 14 | J271200 | Болт с шайбой | 4 |
| 14A | J901200 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 4643400 | Пластина | 1 |
| 17 | J271045 | Болт с шайбой | 2 |
| 17A | J901045 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 9765051 | Кронштейн | 1 |
| 20 | J271035 | Болт с шайбой | 2 |
| 20A | J901035 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | 8065749 | Хомут | 2 |
| 23 | 3075326 | Резиновая прокладка | 2 |
| 24 | J271270 | Болт с шайбой | 1 |
| 24A | J901270 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | J271280 | Болт с шайбой | 1 |
| 25A | J901280 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 28 | 4286513 | Шланг | 1 |
| 29 | A852344 | Угловой штуцер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4190277 | Зажим | 1 |
| 31 | J271025 | Болт с шайбой | 1 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
