Кабина платформа — HITACHI SCX400T

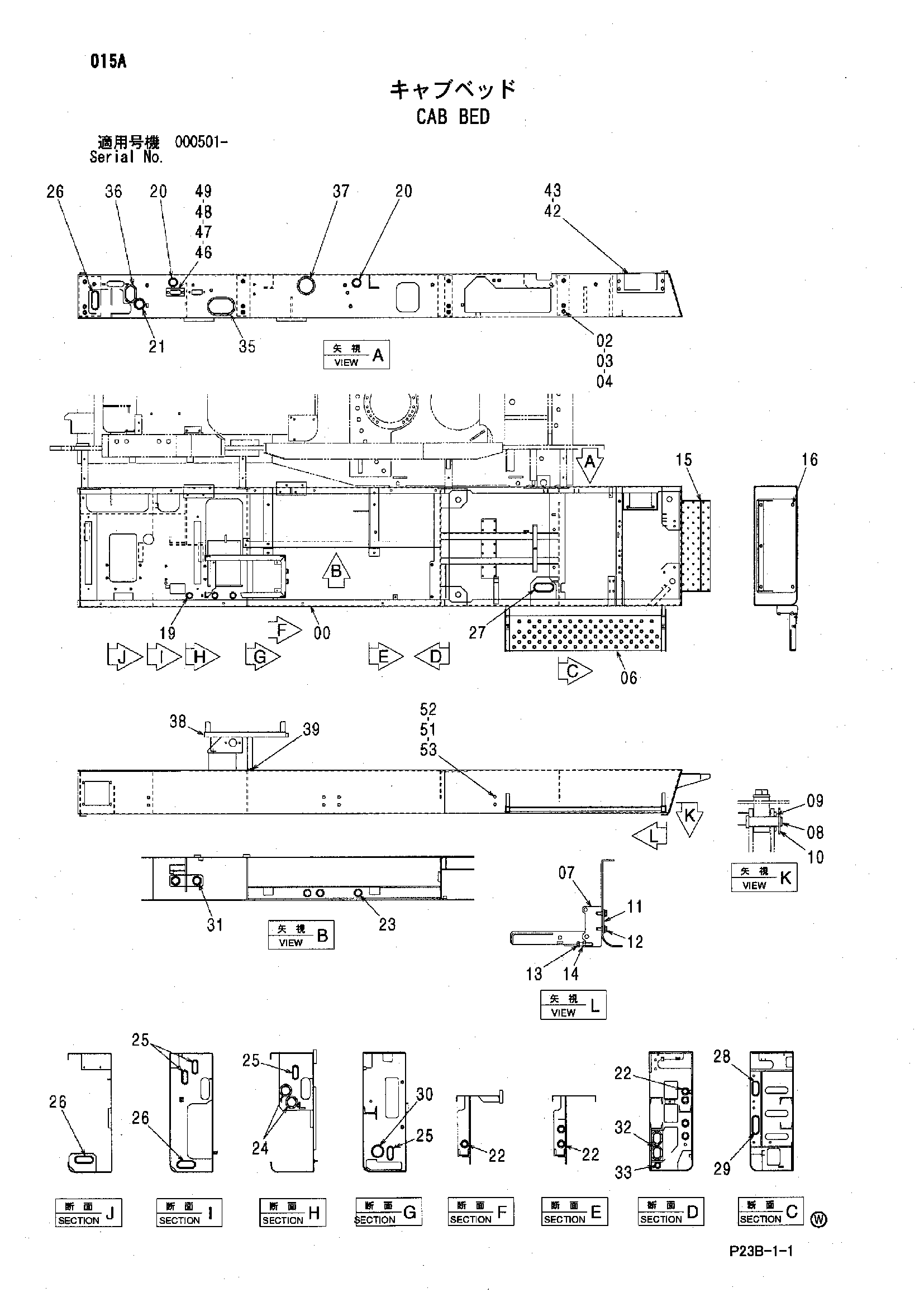

Заводская схема «Кабина платформа» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5010257	Платформа кабина	1
02	J901645	Болт	12
03	A590116	Плоская шайба	12
04	A590916	Пружинная шайба	12
06	7045432	Ступень	1
07	4613446	Кронштейн	2
08	4338267	Палец	2
09	A590116	Плоская шайба	2
10	4022700	Стопорный палец	2
11	4340080	Пластина	2
12	J271225	Болт с шайбой	4
12A	J901225	Болт	1
12B	J222012	Шайба	1
13	J901240	Болт	2
14	J950012	Гайка	2
15	7029488	Ступень	1
16	J271025	Болт с шайбой	5
16A	J901025	Болт	1
16B	J222010	Шайба	1
19	4184582	Резиновая втулка	3
20	4207839	Резиновая втулка	2
21	4087462	Резиновая втулка	1
22	4203587	Резиновая втулка	7
23	4209294	Резиновая втулка	3
24	4211191	Резиновая втулка	2
25	4209956	Резиновая втулка	4
26	4213560	Резиновая втулка	3
27	4270921	Резиновая втулка	1
28	4213559	Резиновая втулка	1
29	4213560	Резиновая втулка	1
30	4221019	Резиновая втулка	1
31	4207839	Резиновая втулка	2
32	4340404	Резиновая втулка	2
33	4279257	Резиновая втулка	1
35	4345078	Резиновая прокладка	1
36	4345079	Резиновая прокладка	1
37	4370408	Резиновая прокладка	1
38	7050067	Кронштейн	1
39	J271030	Болт с шайбой	4
39A	J901030	Болт	1
39B	J222010	Шайба	1
42	4471784	Крышка	1
43	J271030	Болт с шайбой	4
43A	J901030	Болт	1
43B	J222010	Шайба	1
46	4643270	Крышка	1
47	J901025	Болт	2
48	A590910	Пружинная шайба	2
49	J950010	Гайка	2
51	A590912	Пружинная шайба	8
52	J950012	Гайка	8
53	J901225	Болт	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
