Стрела раисе/нижний трубопроводы — HITACHI SCX400T

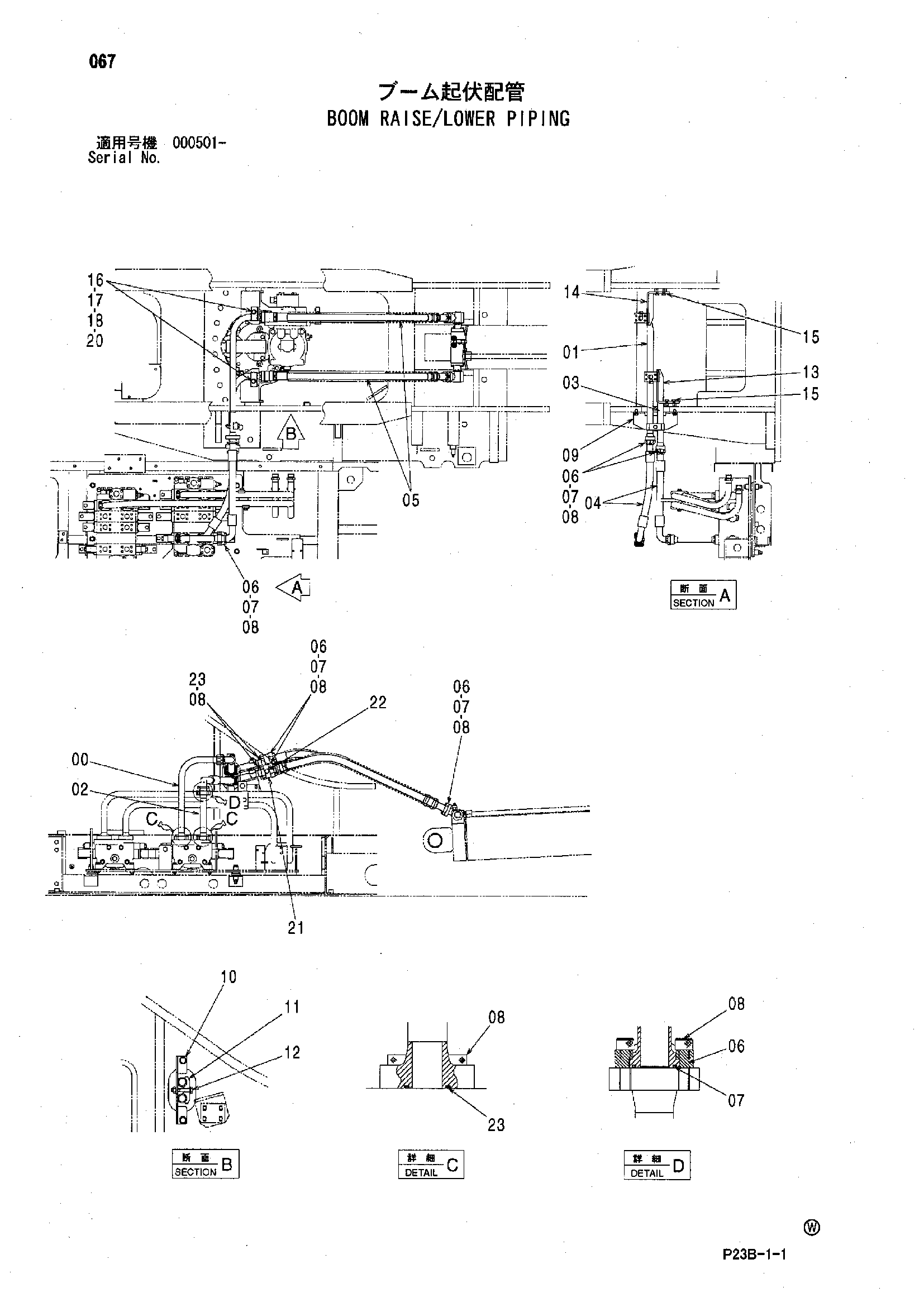

Заводская схема «Стрела раисе/нижний трубопроводы» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102251 | Трубка | 1 |
| 01 | 8102253 | Трубка | 1 |
| 02 | 8102257 | Трубка | 1 |
| 03 | 8102254 | Трубка | 1 |
| 04 | 4642705 | Шланг | 2 |
| 05 | 4642726 | Шланг | 2 |
| 06 | 962453 | Разъёмный фланец | 16 |
| 07 | 966993 | Уплотнительное кольцо | 8 |
| 08 | M341030 | Болт с внутренним шестигранником | 48 |
| 09 | 8102259 | Кронштейн | 1 |
| 10 | J271225 | Болт с шайбой | 2 |
| 10A | J901225 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4189860 | Хомут трубки | 1 |
| 12 | J271270 | Болт с шайбой | 1 |
| 12A | J901270 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 3106342 | Кронштейн | 1 |
| 14 | 3106343 | Кронштейн | 1 |
| 15 | J271230 | Болт с шайбой | 8 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4190127 | Хомут трубки | 2 |
| 17 | J901290 | Болт | 2 |
| 18 | A590112 | Плоская шайба | 6 |
| 20 | J950012 | Гайка | 4 |
| 21 | 3106353 | Блок | 2 |
| 22 | A885003 | Пробка | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A811035 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
