Пилотные гидролинии (1) — HITACHI SCX400T

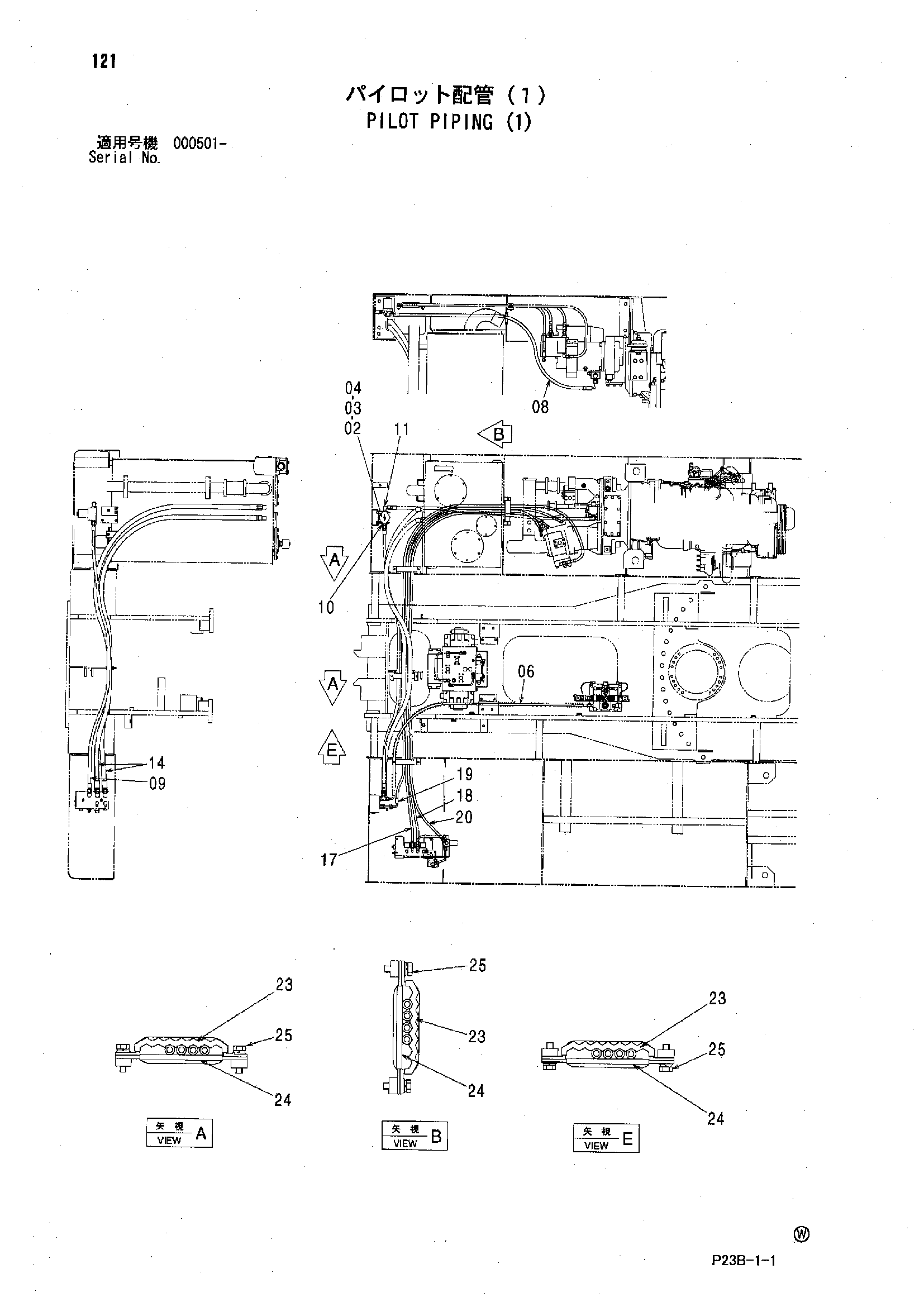

Заводская схема «Пилотные гидролинии (1)» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4141319 | Фильтр линия | 1 |
| 02A | 4141381 | Болт | 2 |
| 02B | 4157882 | Фильтрующий элемент | 1 |
| 02C | A590906 | Пружинная шайба | 2 |
| 02D | M500605 | Гайка | 2 |
| 03 | M581008 | Гайка | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 06 | 4642134 | Шланг | 1 |
| 08 | 4313438 | Шланг | 1 |
| 09 | 4318799 | Шланг | 1 |
| 10 | A852144 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852344 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4642140 | Шланг | 2 |
| 17 | 4642144 | Шланг | 1 |
| 18 | 4642145 | Шланг | 1 |
| 19 | 4642147 | Шланг | 1 |
| 20 | 4642150 | Шланг | 1 |
| 23 | 9727639 | Хомут шланга | 4 |
| 24 | 9727637 | Пластина | 4 |
| 25 | J271035 | Болт с шайбой | 8 |
| 25A | J901035 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
