Кабина группа (2) — HITACHI SCX400T

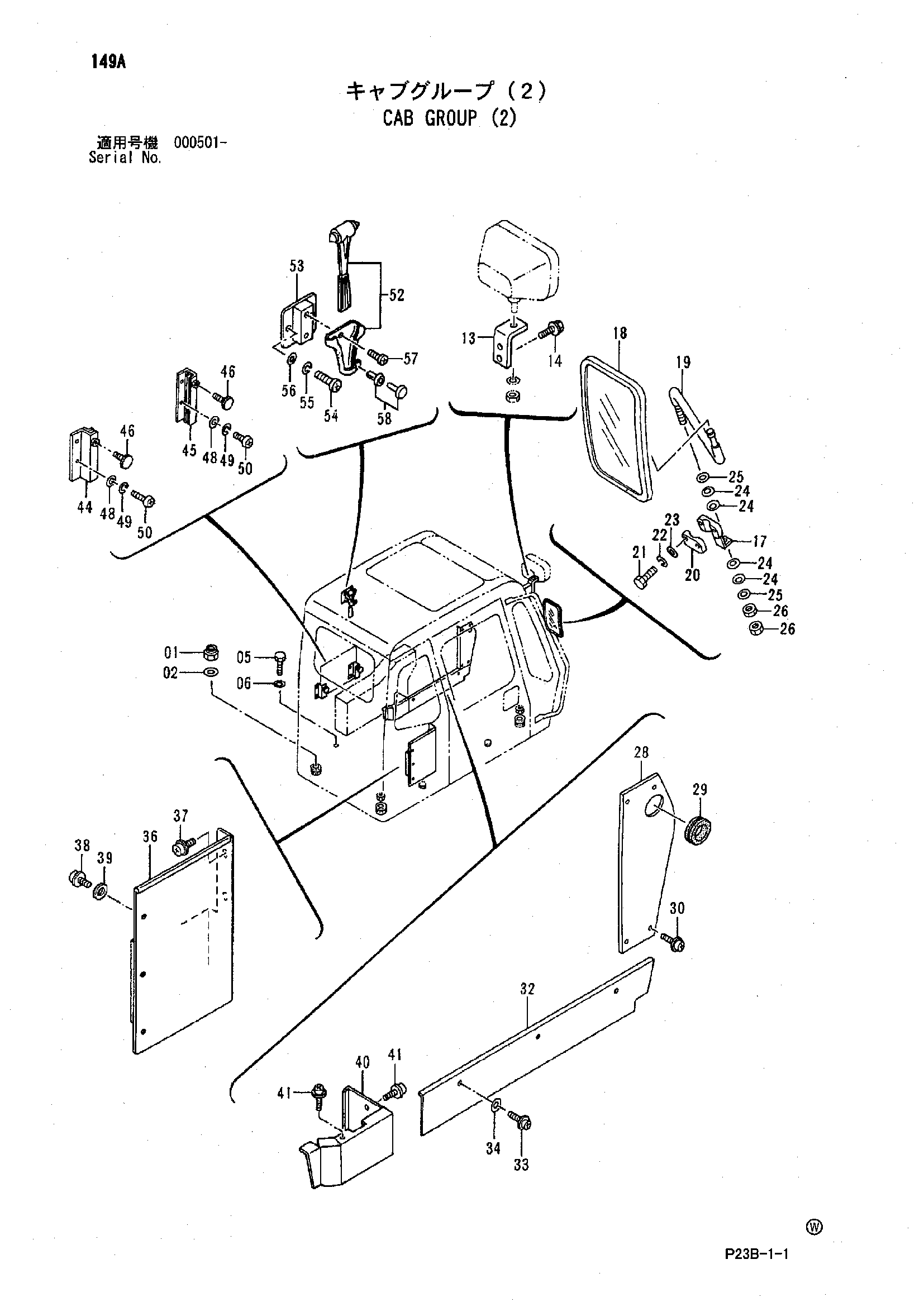

Заводская схема «Кабина группа (2)» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4423699 | Гайка | 4 |
| 02 | J222016 | Шайба | 4 |
| 05 | J901030 | Болт | 5 |
| 06 | J222010 | Шайба | 5 |
| 13 | 4315925 | Стойка | 1 |
| 14 | J260820 | Болт с шайбой | 2 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Шайба | 1 |
| 17 | 9746220 | Кронштейн | 1 |
| 18 | 4165676 | Зеркало | 1 |
| 19 | 4365713 | Стойка | 1 |
| 20 | 4201441 | Хомут | 1 |
| 21 | J900845 | Болт | 2 |
| 22 | J251008 | Пружинная шайба | 2 |
| 23 | J250008 | Плоская шайба | 2 |
| 24 | 4172172 | Тарельчатая пружина | 4 |
| 25 | A590112 | Плоская шайба | 2 |
| 26 | J950012 | Гайка | 2 |
| 28 | 8060083 | Крышка | 1 |
| 29 | 4339745 | Резиновая втулка | 1 |
| 30 | J680620 | Винт с шайбой | 4 |
| 32 | 3070248 | Крышка | 1 |
| 33 | J450616 | Винт с шайбой | 3 |
| 34 | A590106 | Плоская шайба | 3 |
| 36 | 2038444 | Поккет | 1 |
| 37 | J680616 | Винт с шайбой | 2 |
| 38 | J670616 | Винт с шайбой | 3 |
| 39 | 4144838 | Шайба | 3 |
| 40 | 8063957 | Крышка | 1 |
| 41 | J460616 | Винт с шайбой | 2 |
| 44 | 8061140 | Кронштейн | 1 |
| 45 | 8061141 | Кронштейн | 1 |
| 46 | 4342026 | Ручка | 2 |
| 48 | A590108 | Плоская шайба | 4 |
| 49 | A590908 | Пружинная шайба | 4 |
| 50 | M430816 | Винт | 4 |
| 52 | 4355016 | Молоток | 1 |
| 53 | 9745483 | Кронштейн | 1 |
| 54 | J850814 | Винт | 2 |
| 55 | J251008 | Пружинная шайба | 2 |
| 56 | J250008 | Плоская шайба | 2 |
| 57 | J650310 | Винт | 2 |
| 58 | 4355015 | Заклёпка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
