Гидромотор плунжер — HITACHI SCX400T

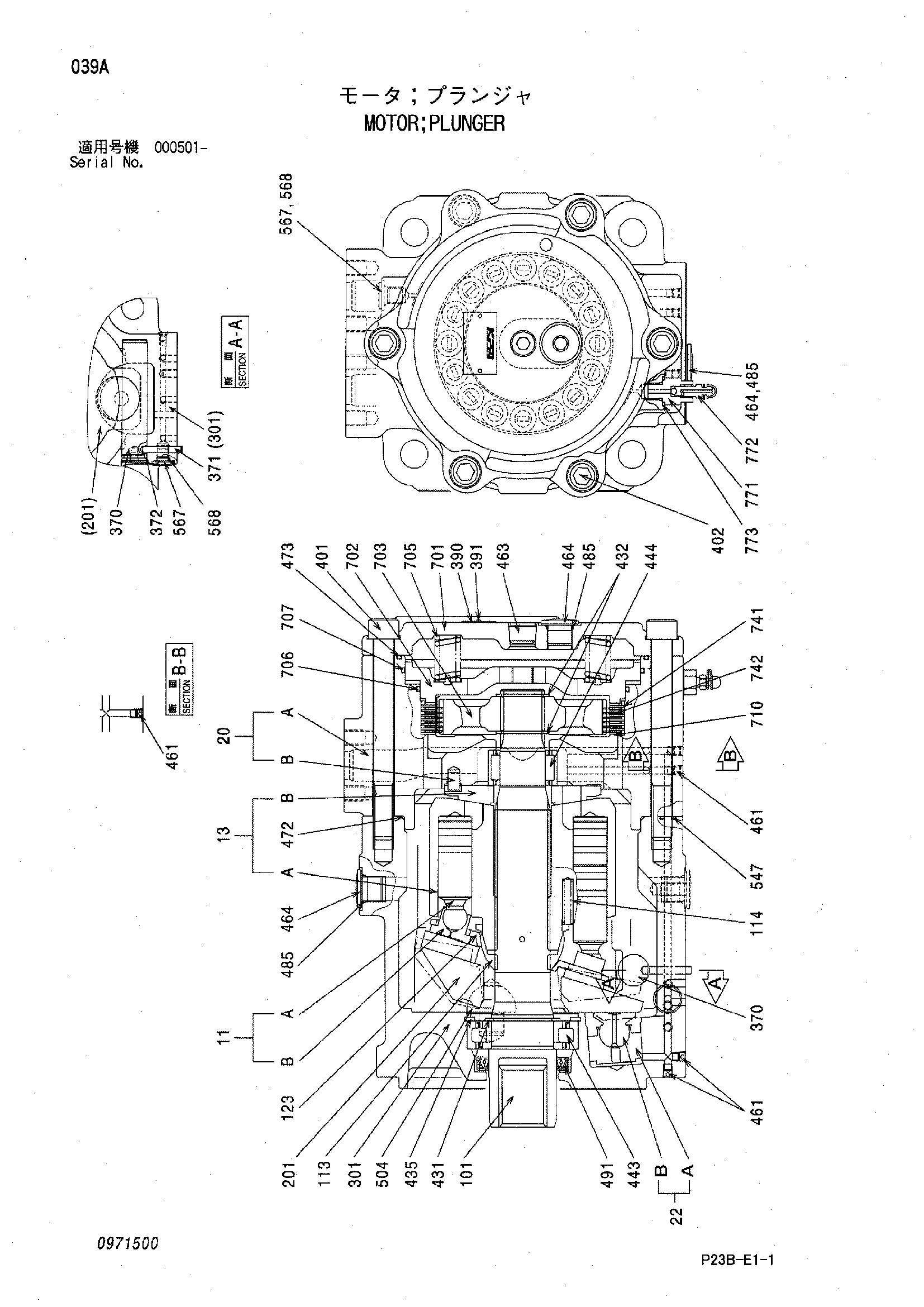

Заводская схема «Гидромотор плунжер» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4641746 | Гидромотор плунжер | 1 | |
| 11 | 0971501 | Поршень в сборе | 1 |
| 13 | 0971502 | Гидроцилиндр. в сборе | 1 |
| 20 | 0971503 | Крышка клапан в сборе | 1 |
| 22 | 0971504 | Поршень в сборе | 1 |
| 101 | 0971505 | Вал | 1 |
| 113 | 0971506 | Фиксатор | 1 |
| 114 | 0451016 | Пружина | 9 |
| 123 | 0971507 | Пластина | 1 |
| 201 | 0971508 | Пластина | 1 |
| 301 | 0971509 | Корпус | 1 |
| 370 | 0971510 | Ограничитель | 1 |
| 371 | 0971511 | Палец | 1 |
| 372 | 985099 | Уплотнительное кольцо | 1 |
| 390 | 0931501 | Пластина | 1 |
| 391 | 0625509 | Палец | 2 |
| 401 | 0971512 | Болт с внутренним шестигранником | 4 |
| 402 | 0694713 | Болт с внутренним шестигранником | 2 |
| 431 | 991345 | Стопорное кольцо | 1 |
| 432 | 991342 | Стопорное кольцо | 2 |
| 435 | 959501 | Стопорное кольцо | 1 |
| 443 | 0971513 | Роликовый подшипник | 1 |
| 444 | 0971514 | Роликовый подшипник | 1 |
| 461 | 0263019 | Пробка | 18 |
| 463 | 0177544 | Пробка | 1 |
| 464 | 0719101 | Пробка | 3 |
| 472 | 0365330 | Уплотнительное кольцо | 1 |
| 473 | 0365330 | Уплотнительное кольцо | 1 |
| 485 | 4506418 | Уплотнительное кольцо | 3 |
| 491 | 0971515 | Масляное уплотнение | 1 |
| 504 | 0971516 | Шарик | 2 |
| 547 | 4506320 | Уплотнительное кольцо | 4 |
| 567 | 0629404 | Пробка | 2 |
| 568 | 957366 | Уплотнительное кольцо | 2 |
| 701 | 0971517 | Крышка тормоз | 1 |
| 702 | 0971518 | Поршень | 1 |
| 703 | 0971519 | Муфта | 1 |
| 705 | 0747307 | Пружина тормоз | 16 |
| 706 | 0353321 | Уплотнительное кольцо | 1 |
| 707 | 0365330 | Уплотнительное кольцо | 1 |
| 710 | 0971520 | Регулировочная шайба | 1 |
| 741 | 0788817 | Пластина | 7 |
| 742 | 0788816 | Пластина фрикционный | 6 |
| 771 | 0901006 | Сиденье клапан | 1 |
| 772 | 0125434 | Пробка | 1 |
| 773 | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
