Правый стойка (передний) — HITACHI SCX400T

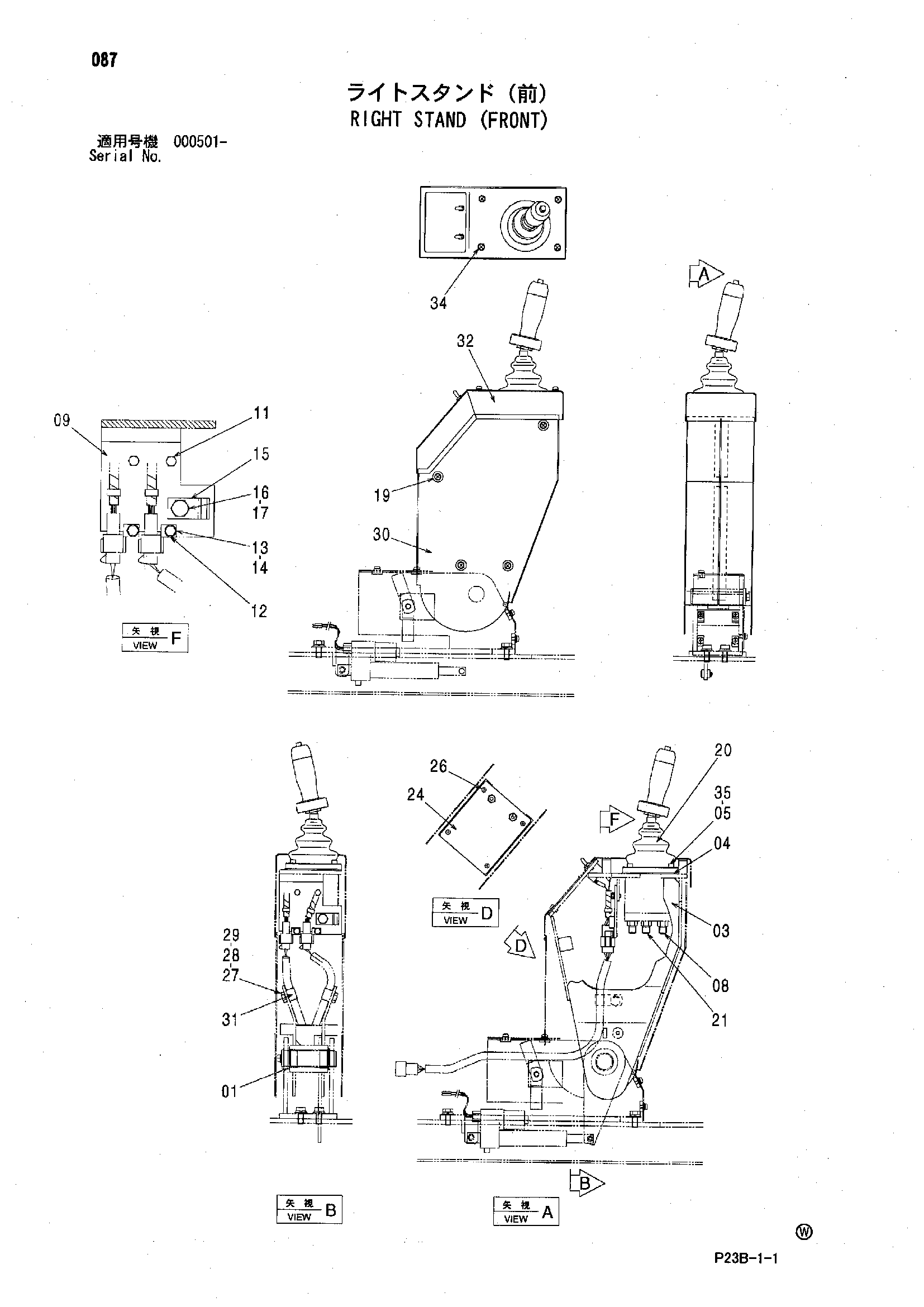

Заводская схема «Правый стойка (передний)» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4310199 | Втулка | 2 |
| 03 | 6022500 | Стойка | 1 |
| 04 | 4177186 | Пластина резиновый | 1 |
| 05 | M340620 | Болт с внутренним шестигранником | 4 |
| 08 | 4346499 | Фильтр | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4357850 | Пластина | 1 |
| 11 | J260614 | Болт с шайбой | 2 |
| 11A | J900614 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 12 | 4252767 | Кронштейн | 2 |
| 13 | J900610 | Болт | 2 |
| 14 | A590906 | Пружинная шайба | 2 |
| 15 | 4190276 | Зажим | 1 |
| 16 | J901016 | Болт | 1 |
| 17 | A590910 | Пружинная шайба | 1 |
| 19 | J680625 | Винт с шайбой | 8 |
| 20 | 9254683 | Рычаг управления | 1 |
| 21 | 4200466 | Адаптер | 5 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 7048812 | Панель управление | 1 |
| 26 | J680512 | Винт с шайбой | 4 |
| 27 | J901016 | Болт | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
| 29 | J950010 | Гайка | 2 |
| 30 | 7045752 | Крышка | 1 |
| 31 | 4190275 | Зажим | 2 |
| 32 | 2051175 | Крышка | 1 |
| 34 | J680616 | Винт с шайбой | 4 |
| 35 | A590906 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
