Детали пола — HITACHI SCX400T

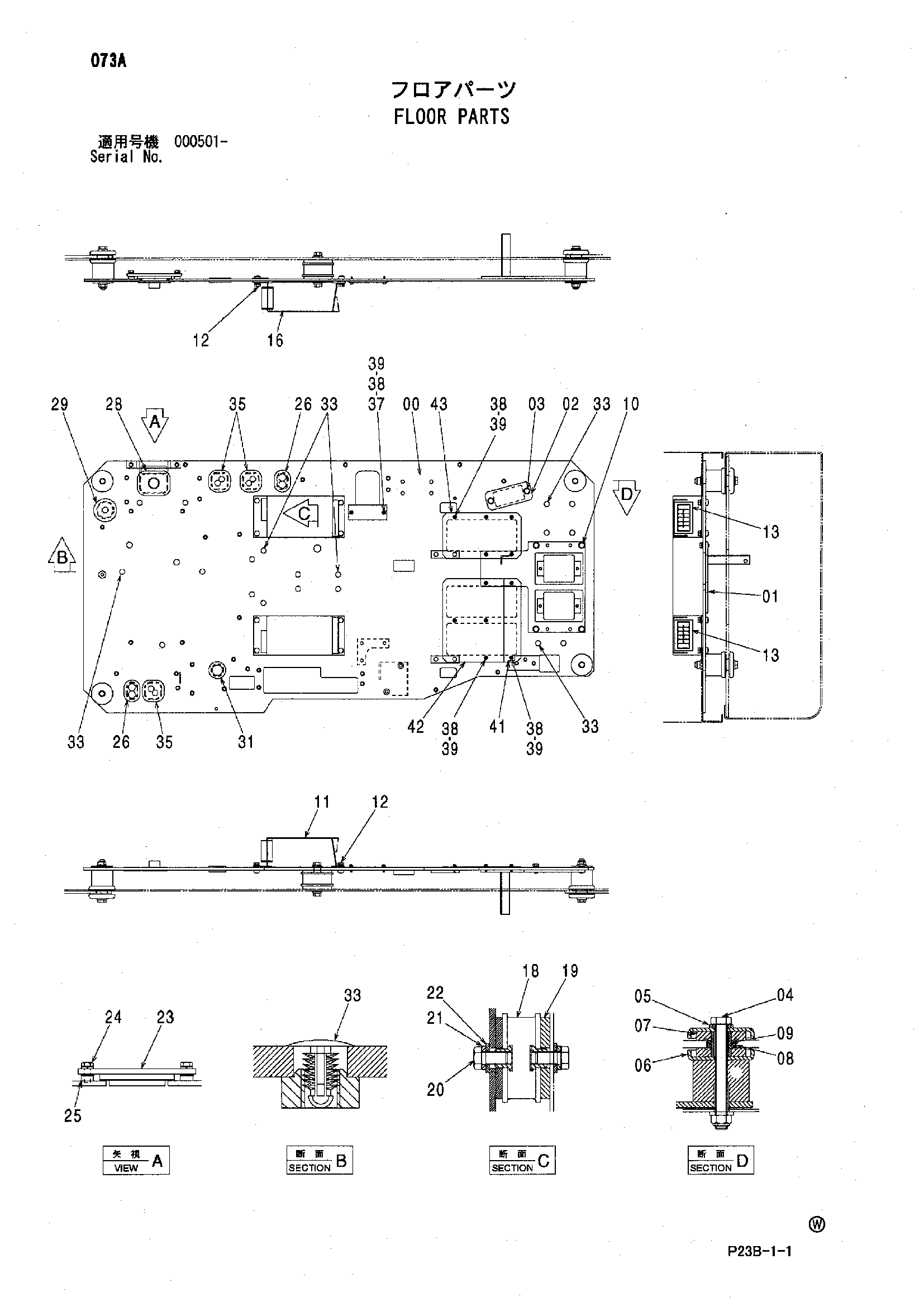

Заводская схема «Детали пола» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019253 | Пластина | 1 |
| 01 | 7038590 | Кронштейн | 1 |
| 02 | 4438469 | Крышка | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4317646 | Болт | 4 |
| 05 | J222016 | Шайба | 4 |
| 06 | 4203878 | Ограничитель | 8 |
| 07 | 4203877 | Резиновая прокладка | 8 |
| 08 | 4200085 | Резиновая прокладка | 4 |
| 09 | 4217092 | Проставка | 4 |
| 10 | J271025 | Болт с шайбой | 4 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 7028275 | Короб | 1 |
| 12 | J271030 | Болт с шайбой | 8 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4259639 | Решётка | 2 |
| 16 | 7028274 | Короб | 1 |
| 18 | 4147007 | Резиновая прокладка | 2 |
| 19 | 4331685 | Проставка | 2 |
| 20 | J241635 | Болт | 4 |
| 21 | A590916 | Пружинная шайба | 4 |
| 22 | 4087197 | Шайба | 4 |
| 23 | 9751002 | Пластина | 1 |
| 24 | J271025 | Болт с шайбой | 2 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | A590110 | Плоская шайба | 2 |
| 26 | 4276794 | Резиновая втулка | 2 |
| 28 | 4276792 | Резиновая втулка | 1 |
| 29 | 4201929 | Резиновая втулка | 1 |
| 31 | 4203587 | Резиновая втулка | 1 |
| 33 | 4280359 | Зажим | 19 |
| 35 | 4205082 | Резиновая втулка | 3 |
| 37 | 4357801 | Крышка | 1 |
| 38 | J450620 | Винт с шайбой | 13 |
| 39 | A590106 | Плоская шайба | 13 |
| 41 | 4408046 | Крышка | 1 |
| 42 | 4639644 | Крышка | 1 |
| 43 | 4392484 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
