Передний лебёдка трубопроводы — HITACHI SCX400T

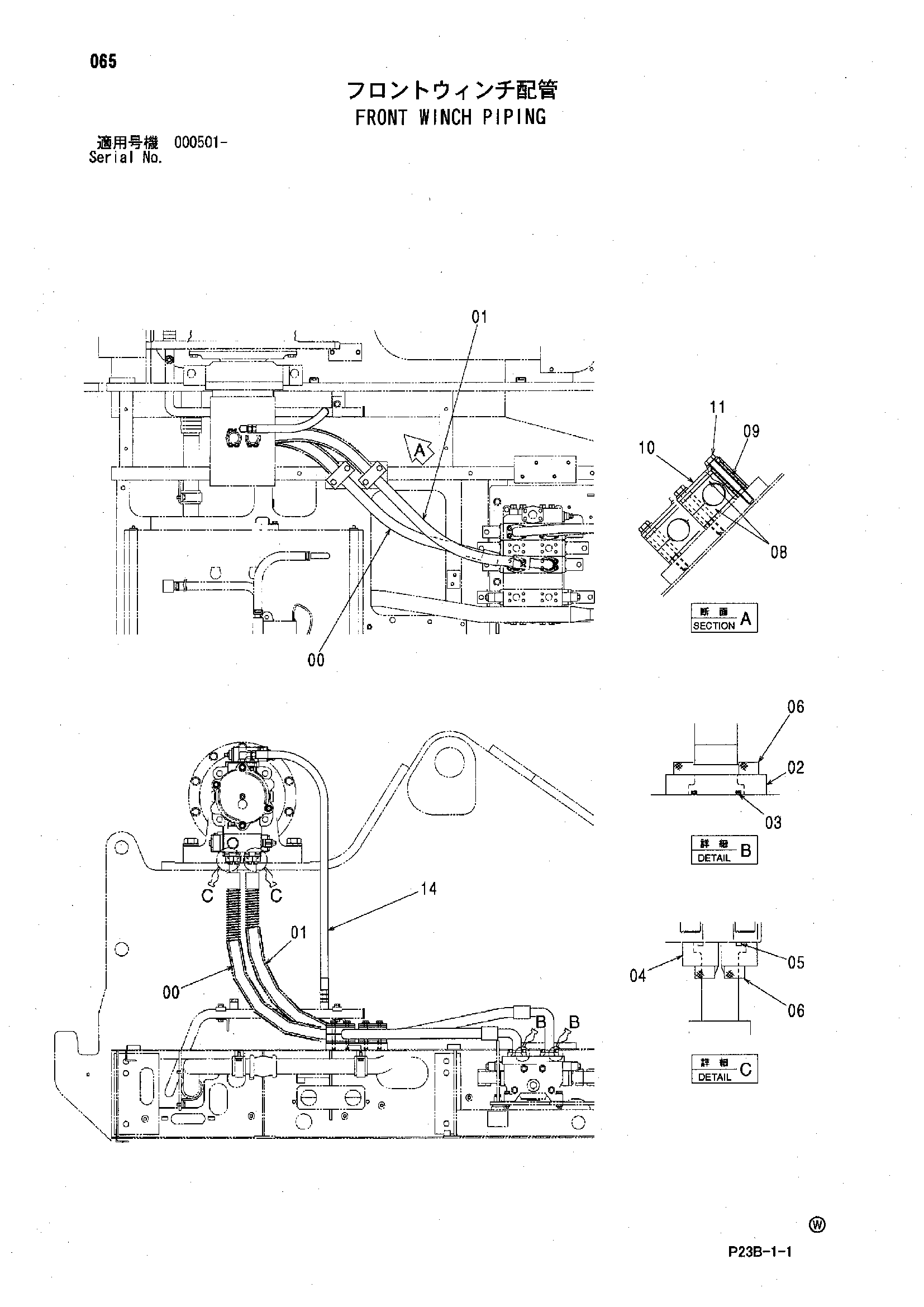

Заводская схема «Передний лебёдка трубопроводы» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4643416 | Шланг | 1 |
| 01 | 4643417 | Шланг | 1 |
| 02 | 962453 | Разъёмный фланец | 4 |
| 03 | 966993 | Уплотнительное кольцо | 2 |
| 04 | 4506459 | Разъёмный фланец | 4 |
| 05 | 971489 | Уплотнительное кольцо | 2 |
| 06 | M341030 | Болт с внутренним шестигранником | 16 |
| 08 | 4349621 | Хомут шланга | 4 |
| 09 | 4349648 | Проставка | 4 |
| 10 | 4341803 | Пластина | 2 |
| 11 | J271200 | Болт с шайбой | 4 |
| 11A | J901200 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 14 | 4305014 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
