Гидрораспределитель трубопроводы (2) — HITACHI SCX400T

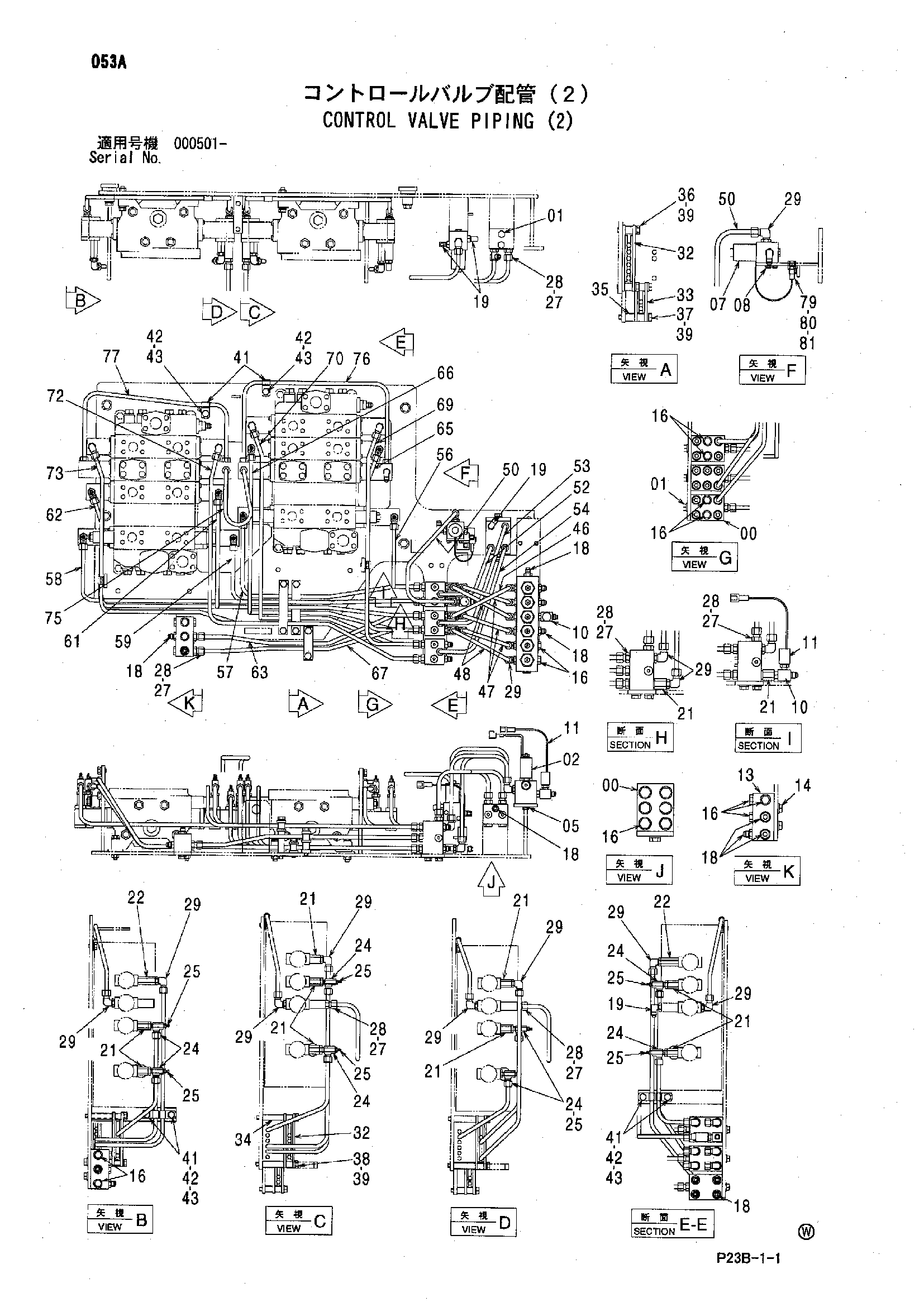

Заводская схема «Гидрораспределитель трубопроводы (2)» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4314477 | Челночный клапан | 4 |
| 01 | J271025 | Болт с шайбой | 8 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4645533 | Электромагнитный клапан | 1 |
| 05 | J260820 | Болт с шайбой | 2 |
| 05A | J900820 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | 4302289 | Электромагнитный клапан | 1 |
| 08 | J260616 | Болт с шайбой | 2 |
| 08A | J900616 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 10 | 4338768 | Тройник | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4286171 | Датчик давления | 2 |
| 13 | 3064716 | Коллектор | 1 |
| 14 | J281025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 16 | A885002 | Пробка | 17 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852123 | Адаптер | 12 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852323 | Угловой штуцер | 4 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4202564 | Адаптер | 13 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4342964 | Переходник | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4350029 | Штуцер трубки | 8 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4346128 | Штуцер | 8 |
| 27 | 4317623 | Штуцер трубки | 24 |
| 28 | 964255 | Уплотнительное кольцо | 24 |
| 29 | 4317622 | Штуцер трубки | 22 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 9764939 | Хомут | 4 |
| 33 | 9764940 | Хомут | 2 |
| 34 | 4313965 | Проставка | 2 |
| 35 | 4138915 | Проставка | 2 |
| 36 | J901045 | Болт | 2 |
| 37 | J901070 | Болт | 2 |
| 38 | J901002 | Болт | 2 |
| 39 | A590910 | Пружинная шайба | 6 |
| 41 | 4190261 | Зажим | 6 |
| 42 | J901020 | Болт | 6 |
| 43 | A590910 | Пружинная шайба | 6 |
| 46 | 4642027 | Трубка | 1 |
| 47 | 4642028 | Трубка | 3 |
| 48 | 4642029 | Трубка | 2 |
| 50 | 3106212 | Трубка | 1 |
| 52 | 4642031 | Трубка | 1 |
| 53 | 4642032 | Трубка | 1 |
| 54 | 4642033 | Трубка | 1 |
| 56 | 3106213 | Трубка | 1 |
| 57 | 3106214 | Трубка | 1 |
| 58 | 3106215 | Трубка | 1 |
| 59 | 3106216 | Трубка | 1 |
| 61 | 3106217 | Трубка | 1 |
| 62 | 3106218 | Трубка | 1 |
| 63 | 3106219 | Трубка | 1 |
| 65 | 3106220 | Трубка | 1 |
| 66 | 3106221 | Трубка | 1 |
| 67 | 3106222 | Трубка | 1 |
| 69 | 3106223 | Трубка | 1 |
| 70 | 3106224 | Трубка | 1 |
| 72 | 3106225 | Трубка | 1 |
| 73 | 3106226 | Трубка | 1 |
| 75 | 4642034 | Трубка | 1 |
| 76 | 4642035 | Трубка | 1 |
| 77 | 4642036 | Трубка | 1 |
| 79 | 4252767 | Кронштейн | 1 |
| 80 | J900610 | Болт | 1 |
| 81 | A590906 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
