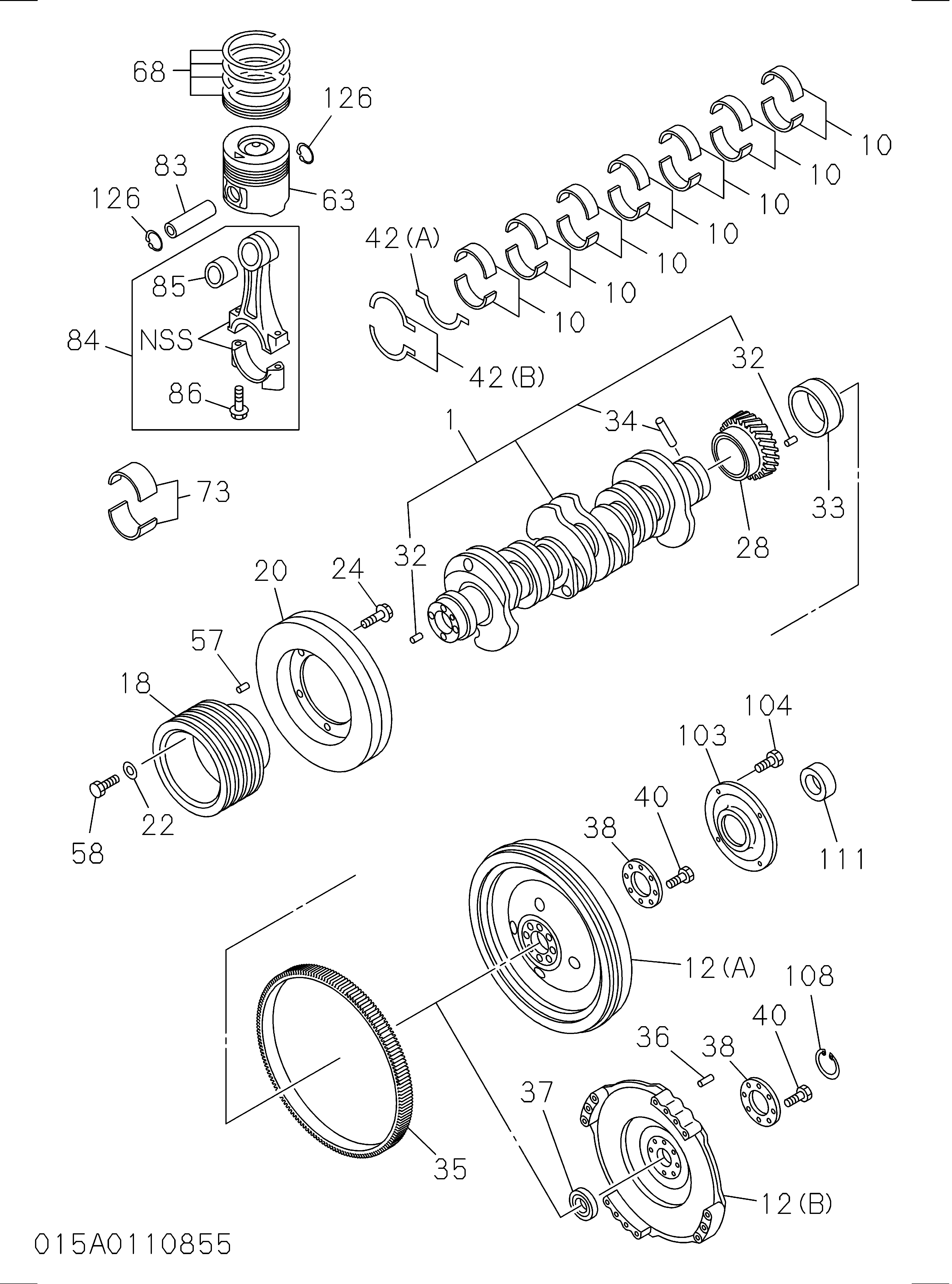

015: Коленчатый вал, поршни и маховик — HITACHI SCX400T
Заводская схема «015: Коленчатый вал, поршни и маховик» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8943967374 | Коленчатый вал | 1 |
| 001 | 8976030040 | Коленчатый вал | 1 |
| 010 | 8943915140 | Металлический комплект коленчатый вал, стандарт | 7 |
| 010 | 8943915150 | Металлический комплект коленчатый вал, стандарт | 7 |
| 010 | 8943915160 | Металлический комплект коленчатый вал, стандарт | 7 |
| 010 | 8973720761 | Металлический комплект коленчатый вал, стандарт | 7 |
| 010 | 8973720771 | Металлический комплект коленчатый вал, стандарт | 7 |
| 010 | 8973720781 | Металлический комплект коленчатый вал, стандарт | 7 |
| 012(A) | 1123313732 | Маховик | 1 |
| 018 | 1123714582 | Шкив CR/вал | 1 |
| 020 | 8943943547 | Дампер CR/вал | 1 |
| 022 | 9098519350 | Пластина шкив | 4 |
| 024 | 0281810160 | Болт дампер | 6 |
| 024 | 0281510160 | Болт дампер | 6 |
| 028 | 8943943424 | Шестерня CR/вал | 1 |
| 032 | 9081508160 | Палец маховик | 2 |
| 034 | 9098786260 | Палец шестерня сеттинг | 1 |
| 035 | 8943919530 | Шестерня кольцо | 1 |
| 038 | 8943974961 | Шайба маховик | 1 |
| 040 | 8943930702 | Болт маховик | 8 |
| 042(A) | 8943992770 | Шайба упорный, CR/вал | 1 |
| 042(A) | 8973865480 | Шайба упорный, CR/вал | 1 |
| 042(B) | 8943992830 | Шайба упорный, CR/вал | 2 |
| 042(B) | 8973865490 | Шайба упорный, CR/вал | 2 |
| 057 | 8943911560 | Палец шкив | 1 |
| 058 | 9910666000 | Болт CR/вал шкив | 4 |
| 058 | 0109566000 | Болт CR/вал шкив | 4 |
| 063 | 1121119760 | Поршень | 6 |
| 068 | 8943915024 | Кольцо комплект поршень, стандарт | 6 |
| 073 | 8943957571 | Металлический комплект конн шток, стандарт | 6 |
| 073 | 8971311861 | Металлический комплект конн шток, стандарт | 6 |
| 073 | 8980642810 | Металлический комплект конн шток, стандарт | 6 |
| 073 | 8980642820 | Металлический комплект конн шток, стандарт | 6 |
| 073 | 8976163580 | Металлический комплект конн шток, стандарт | 6 |
| 073 | 8976163590 | Металлический комплект конн шток, стандарт | 6 |
| 083 | 8943967311 | Палец поршень | 6 |
| 084 | 8943917911 | Шток в сборе конн | 6 |
| 084 | 8943996612 | Шток в сборе конн | 6 |
| 084 | 8980184252 | Шток в сборе конн | 6 |
| 085 | 8943917940 | Втулка коннрод | 6 |
| 085 | 8943946130 | Втулка коннрод | 6 |
| 085 | 8943917941 | Втулка коннрод | 6 |
| 086 | 1122350350 | Болт коннрод | 12 |
| 086 | 8980911410 | Болт коннрод | 12 |
| 126 | 1095870811 | Кольцо стопорный, поршень палец | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
