Двигатель платформа — HITACHI SCX400T

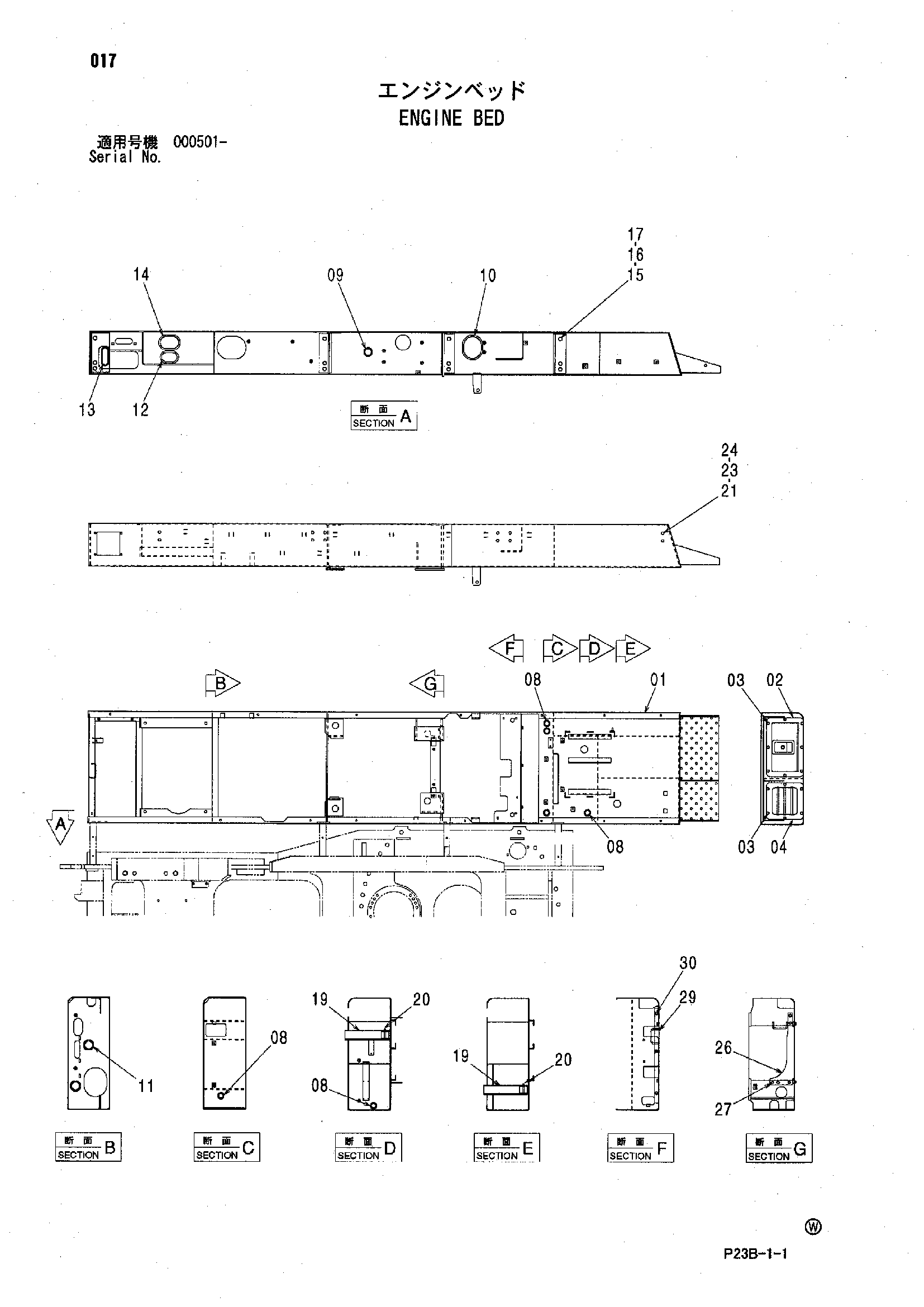

Заводская схема «Двигатель платформа» для HITACHI SCX400T. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5010170 | Платформа двигатель | 1 |
| 02 | 8071306 | Крышка | 1 |
| 03 | J271020 | Болт с шайбой | 14 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 8066129 | Крышка | 1 |
| 08 | 4184582 | Резиновая втулка | 6 |
| 09 | 4207839 | Резиновая втулка | 1 |
| 10 | 4345078 | Резиновая прокладка | 1 |
| 11 | 4087462 | Резиновая втулка | 2 |
| 12 | 4345079 | Резиновая прокладка | 1 |
| 13 | 4213560 | Резиновая втулка | 1 |
| 14 | 4370408 | Резиновая прокладка | 1 |
| 15 | J901645 | Болт | 12 |
| 16 | A590116 | Плоская шайба | 12 |
| 17 | A590916 | Пружинная шайба | 12 |
| 19 | 4382546 | Виниловый шланг | 2 |
| 20 | 4504491 | Хомут шланга | 2 |
| 21 | J901225 | Болт | 12 |
| 23 | A590912 | Пружинная шайба | 12 |
| 24 | J950012 | Гайка | 12 |
| 26 | 8088767 | Пластина | 1 |
| 27 | J271045 | Болт с шайбой | 7 |
| 27A | J901045 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 8088772 | Пластина | 1 |
| 30 | J271035 | Болт с шайбой | 3 |
| 30A | J901035 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX400T и серийный номер машины. Это снижает риск заказа детали другого исполнения.
